אנליזה תרמית דיפרנציאלית (DTA) היא טכניקה תרמו-אנליטית מרכזית המאפשרת לאפיין חומרים על ידי מדידת ההפרש בין טמפרטורת הדגם לבין טמפרטורת חומר ייחוס אינרטי, כאשר שניהם מחוממים או מקוררים באותו פרופיל תרמי.
השיטה מבוססת על העובדה שבמהלך מעבר פאזה או תגובה כימית חומר מסוים סופג או משחרר אנרגיה. השינוי באנרגיה יוצר הפרש טמפרטורה בין הדגם לחומר הייחוס, והבדל זה הוא הבסיס לזיהוי אירועים תרמיים ולניתוח יציבות והתנהגות חומרים.
המאמר שלפניכם מספק סקירה מקיפה, מקצועית וברורה של עקרונות הפעולה, מבנה המכשור, היישומים וההיבטים המעבדתיים של DTA.
עקרון הפעולה
ההיגיון הבסיסי
ב-DTA מודדים את הפרש הטמפרטורה ΔT (טמפרטורת הדגם פחות טמפרטורת הייחוס) בזמן ששניהם נמצאים בתוך תנור בעל תכנית חימום זהה. כאשר החומר עובר תהליך כמו התכה, התגבשות, פירוק או חמצון, הוא סופג או משחרר חום. חומר הייחוס אינו מגיב ולכן נוצר הפרש טמפרטורות שניתן למדוד.
הגרף המתקבל הוא עקומת ΔT ביחס לטמפרטורה או לזמן, ובה מופיעים פיקים המעידים על תהליכים אנדותרמיים או אקסותרמיים.
למה נוצר הפרש הטמפרטורה
כאשר החומר סופג חום, לדוגמה בעת התכה, חלק מהאנרגיה משמש לשינוי פאזה במקום להעלות את הטמפרטורה. לכן הדגם מתחמם לאט יותר מהייחוס ונוצרת סטייה אנדותרמית.
כאשר החומר משחרר חום, לדוגמה בעת התגבשות או חמצון, הוא מתחמם מהר יותר מהייחוס ומתקבלת סטייה אקסותרמית.
פרמטרים מרכזיים בעקומה
- טמפרטורת התחלה של האירוע
- טמפרטורת שיא
- טמפרטורת סיום
- כיוון הפיק (אקסותרמי או אנדותרמי)
- איכות קו הבסיס
DTA מספקת מידע איכותי או חצי-כמותי. לקבלת אנתלפיות מדויקות משתמשים ב-DSC.
מכשור והתקנה
רכיבי המערכת
מערכת DTA טיפוסית כוללת:
- תנור מתוכנת לטמפרטורה גבוהה
- מחזיק כפול לדגם ולייחוס
- זוג תרמוקפלים או תרמוקפל דיפרנציאלי
- גביעים (crucibles) לדגימות
- בקרת אטמוספרה (אינרטי, חמצוני או ואקום)
- תוכנה לרישום וניתוח נתונים
מכשירי DTA אנליזה טרמית מתקדמים מסוגלים לעבוד בוואקום גבוה ובטווחי טמפרטורה קיצוניים.

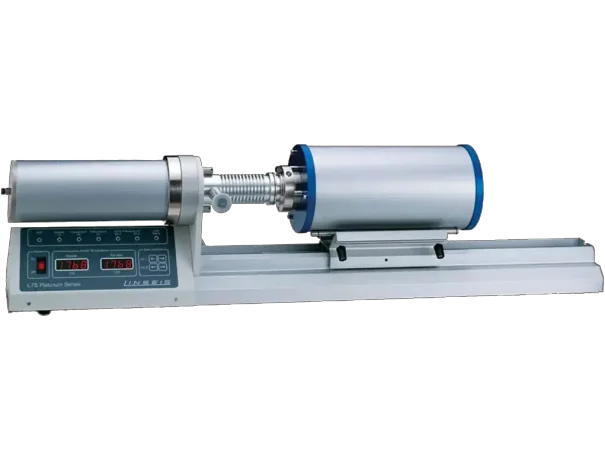

דוגמה למכשור מודרני
מכשירים עדכניים מאפשרים מדידה בין כ-150 מינוס לכ-2400 מעלות צלזיוס.
הם מציעים חיישנים מודולריים ואפשרות לחיבור FTIR או ספקטרומטר מסות לניתוח גזים נפלטים.
האפשרות לעבוד בטמפרטורות גבוהות ובסביבות שונות משווה ל-DTA יתרון משמעותי על פני DSC.
שיקולים בהרצה
- קצב החימום משפיע על רזולוציית האירועים
- חומר הייחוס חייב להיות אינרטי לחלוטין
- האטמוספרה קובעת אילו תגובות עשויות להתרחש
- חומר הגביע משפיע על הולכת החום והתאמתו הכימית
- כיול טמפרטורה וקו בסיס הכרחי לדיוק
- יציבות קו הבסיס קובעת את רגישות המדידה
יכולות ומגבלות
יתרונות
- מתאים לטמפרטורות נמוכות וגבוהות במיוחד
- מאפשר זיהוי מעברי פאזה שונים
- כלי יעיל לסקר מהיר של חומרים
- יציב יותר ממערכות DSC בטמפרטורות גבוהות
- מתאים למתכות, פולימרים, קרמיקה, זכוכית, מינרלים, תרופות ועוד
- מתאים לעבודה בוואקום או באטמוספרות שונות
מגבלות
- פחות כמותי מ-DSC
- רגיש לסטיות בקו הבסיס
- תהליכים חופפים עשויים להיות קשים להפרדה
- החום הנמדד אינו ישיר
- התוצאה מושפעת מסוג הגביע, מהתנור ומהסימטריה התרמית
- פירוק המשחרר גזים מצריך שילוב עם TGA או FTIR
טכניקות משלימות
- DSC למדידת חום מדויקת
- TGA למדידת שינויים במשקל
- שילוב משולב DTA TGA מספק תמונה תרמית וכימית מלאה
יישומים תעשייתיים ומדעיים
מדע חומרים ומתכות
DTA משמשת לקביעת נקודות התכה, התגבשות, תרכובות מוצקות ושינויים מבניים במתכות, סגסוגות וקרמיקה.
יכולתה לפעול בטמפרטורות קיצוניות הופכת אותה למתאימה למחקר חומרים מתקדמים.
פולימרים, קרמיקה וזכוכית
DTA מזהה טמפרטורת מעבר זכוכיתי, התכה, התגבשות ופירוק.
בתעשיית הקרמיקה היא מסייעת בניתוח סינטור, יציבות תרמית והתפתחות פאזות.
תרופות, כימיקלים ומזון
בין השימושים:
- זיהוי פולימורפים
- הערכת טוהר של חומרים פעילים
- בדיקות יציבות ופירוק
- התאמת חומרי עזר בתרופות
- ניתוח התכה והתגבשות בחומרי גלם במזון
חומרים לבניה ואדריכלות
DTA מכשירי מנתחת הידרציה, התייבשות, התפרקות פחמתים ושינויים תרמיים במינרלים, מלט, חרסיות וחומרי בידוד.
בטיחות תהליכית וסביבה
השיטה מזהה אירועים אקסותרמיים מסוכנים, תהליכי פירוק ומצבי סיכון תרמיים.
בגיאולוגיה וארכיאולוגיה היא מסייעת בזיהוי מינרלים וגילוי תהליכים היסטוריים.
למה לבחור ב-DTA
- מצטיינת בטווחי טמפרטורה קיצוניים
- אידאלית לסקירה מהירה
- מתאימה כאשר אין צורך בנתוני אנתלפיה מדויקים
- גמישה מאוד ביחס לסוגי חומרים
הנחיות שימוש מעשיות
הכנת דגימות
- להשתמש בדגימות קטנות ומפוזרות היטב
- לוודא התאמה בין גבי הדגם והייחוס
- לבחור גביעים עמידים וכימית מתאימים
- להבטיח מגע תרמי איכותי
בניית תוכנית החימום
- התאמת קצב החימום לרזולוציה הרצויה
- בחירת טווח טמפרטורות שיכסה את כל האירועים
- שימוש באטמוספרה מתאימה
- כיול תקופתי חובה
פירוש התוצאות
- זיהוי תחילת אירוע, שיא וסיום
- הבחנה בין פיקים אקסותרמיים ואנדותרמיים
- בדיקה מדוקדקת של קו הבסיס
- זיהוי אירועים חופפים
- ביצוע השוואות בין דגמים, אצוות או פורמולציות
תקנים והנחיות
מכשירי DTA איכותיים עומדים בתקנים כגון: ASTM C351, ASTM D3417, ASTM E793, DIN 51004, ISO 10837.
יש לתעד סוג גביע, קצב חימום, אטמוספרה, מסה וכיול.
חידושים ומגמות
- מערכות מודולריות בטווח טמפרטורה רחב מאוד
- שילוב DTA עם FTIR או MS לניתוח גזים נפלטים
- DTA בלחצים גבוהים למחקר תרמודינמי מתקדם
- שימוש ב-DTA לאפיון חומרים למערכות אנרגיה, מניעת חימום יתר וקתליזטורים
- עלייה בשימוש בשיטה עבור סוללות, חומרים קרמיים ושכבות דקות
