מיקרוסקופ ביולוגי (Biological Microscope) הוא מכשיר אופטי המשמש להגדלה ולבחינה של תאים, רקמות, מיקרואורגניזמים ומבנים ביולוגיים שאינם ניתנים לצפייה מפורטת בעין בלתי מזוינת. מיקרוסקופים ביולוגיים משמשים במעבדות מחקר, במוסדות אקדמיים, במעבדות רפואיות, בתעשיית התרופות, בביוטכנולוגיה ובבקרת איכות.
מיקרוסקופים ביולוגיים מודרניים משלבים מערכות אופטיות מדויקות, עדשות אובייקטיב, תאורה מבוקרת ומנגנוני מיקוד. חלק מהמערכות כוללות גם מצלמות דיגיטליות, תוכנות לניתוח תמונה, אפשרויות מדידה ומערכות אוטומציה.
קיימים סוגים שונים של מיקרוסקופים ביולוגיים, ובהם מיקרוסקופים זקופים, מיקרוסקופים הפוכים, מיקרוסקופים עם ניגודיות מופע ומערכות פלואורסצנציה. כל סוג מתאים לדגימות וליישומים שונים.
בחירת מיקרוסקופ ביולוגי אינה נקבעת רק לפי ההגדלה המרבית. יש להתחשב בסוג הדגימה, בשיטת התצפית, בכושר ההפרדה האופטי, באיכות האובייקטיבים, במערכת התאורה ובאפשרויות הצילום והמדידה.
מדריך זה מסביר כיצד לבחור מיקרוסקופ ביולוגי מתאים, מהם ההבדלים בין סוגי המיקרוסקופים, אילו שיטות הדמיה קיימות ומה חשוב לבדוק לפני רכישת מערכת למעבדה.
מהו מיקרוסקופ ביולוגי ואיך הוא פועל?
מיקרוסקופ ביולוגי הוא מערכת אופטית המאפשרת לצפות במבנים ביולוגיים זעירים באמצעות הגדלת התמונה הנוצרת על ידי מערכת עדשות.
במיקרוסקופ אור ביולוגי רגיל, מקור תאורה מאיר את הדגימה, והאור העובר דרכה או נפלט ממנה נאסף באמצעות עדשת האובייקטיב.
התמונה המוגדלת מועברת לעיניות הצפייה או למצלמה דיגיטלית.
הרכיבים המרכזיים במיקרוסקופ ביולוגי כוללים:
- עדשות אובייקטיב: קובעות את ההגדלה הראשונית ומשפיעות על כושר ההפרדה.
- עיניות: מאפשרות צפייה בתמונה המוגדלת במיקרוסקופים בעלי מערכת צפייה אופטית.
- מקור תאורה: מספק את האור הדרוש לצפייה בדגימה.
- קונדנסור: מרכז את התאורה ומסייע לשלוט בתנאי ההארה.
- שולחן דגימה: מחזיק את זכוכית הנושא או את כלי התרבית.
- מערכת מיקוד: מאפשרת לכוון את המרחק בין האובייקטיב לדגימה לקבלת תמונה חדה.
- מצלמה דיגיטלית: קיימת בדגמים מסוימים ומאפשרת צילום, תיעוד וניתוח תמונות.
במערכות מחקר מתקדמות ניתן לשלב גם מערכות פלואורסצנציה, בקרת טמפרטורה, מנועים ותוכנות לניתוח תמונות.
לאילו שימושים מתאימים מיקרוסקופים ביולוגיים?
מיקרוסקופים ביולוגיים משמשים לבדיקת דגימות במגוון תחומי מחקר, רפואה ותעשייה.
מיקרוסקופים ביולוגיים למעבדות רפואיות וקליניות
במעבדות רפואיות משתמשים במיקרוסקופים ביולוגיים לצפייה בתאים, ברקמות ובמיקרואורגניזמים.
יישומים נפוצים כוללים:
- בדיקות המטולוגיות: בחינת צורתם ומאפייניהם של תאי דם.
- ציטולוגיה: בדיקת תאים בודדים במשטחים ובדגימות נוזלים.
- היסטולוגיה: בחינת חתכי רקמה צבועים.
- מיקרוביולוגיה: בדיקת חיידקים ומיקרואורגניזמים באמצעות שיטות הכנה וצביעה מתאימות.
- פתולוגיה: בחינת מאפיינים מורפולוגיים של רקמות ותאים.
- בדיקות שתן ומשקעים: זיהוי תאים, גבישים וחלקיקים בדגימות.
ביישומים קליניים יש לבחור במיקרוסקופ המתאים לשיטת הבדיקה ולדרישות המעבדה.
מיקרוסקופים למחקר ביולוגי ומדעי החיים
במעבדות מחקר משתמשים במיקרוסקופים ביולוגיים לחקר מבנה התא, פעילותו ותהליכים ביולוגיים שונים.
בין היישומים:
ביולוגיה תאית: בחינת מבנה התא, חלוקת תאים, תנועת תאים ושינויים מורפולוגיים.
ביולוגיה מולקולרית: מחקר של תהליכים תאיים ומעקב אחר סמנים מולקולריים באמצעות שיטות הדמיה מתאימות.
נוירוביולוגיה: בחינת מבנים עצביים, אקסונים ודנדריטים, ומעקב אחר תהליכים תאיים.
ביולוגיה התפתחותית: תצפית בהתפתחות עוברים, חלוקת תאים ותהליכי התמיינות.
מחקר גנטי: בחינת שינויים תאיים הקשורים לפעילות גנטית, לעיתים בשילוב סמנים פלואורסצנטיים.
מיקרוסקופים לתעשיית התרופות והביוטכנולוגיה
בתעשיית התרופות והביוטכנולוגיה משמשת מיקרוסקופיה ביולוגית למחקר, לפיתוח ולבקרת איכות.
היישומים כוללים:
- מעקב אחר תגובת תאים לחומרים פעילים.
- בדיקות רעילות תאית.
- בחינת תהליכי מוות תאי.
- ניטור תרביות תאים.
- הערכת שינויים במבנה התא.
- בדיקת השפעת חומרים ביולוגיים על תאים.
- ניתוח תמונות במחקר ופיתוח תרופות.
מערכות אוטומטיות מתקדמות יכולות להשתלב בתהליכי סריקה של מספר רב של דגימות ובניתוח תמונה כמותי.
מיקרוסקופים להנדסת רקמות וביו-חומרים
בתחום הנדסת הרקמות משתמשים במיקרוסקופים לצפייה בתאים הגדלים על גבי מצעים וחומרים שונים.
מיקרוסקופים ביולוגיים מסייעים בבדיקת צמיחת תאים, התמיינות, היצמדות למשטחים וארגון תאי.
במערכות מתקדמות ניתן לבצע גם תצפיות על אורגנואידים וספרואידים, שהם מבנים ביולוגיים תלת-ממדיים המשמשים במחקר.
אילו סוגים של מיקרוסקופים ביולוגיים קיימים?
מיקרוסקופים ביולוגיים נבדלים זה מזה בתצורה האופטית, בשיטת התאורה, במיקום האובייקטיבים וביכולות ההדמיה.
הבחירה בין המערכות תלויה בעיקר בסוג הדגימות ובמטרות העבודה.

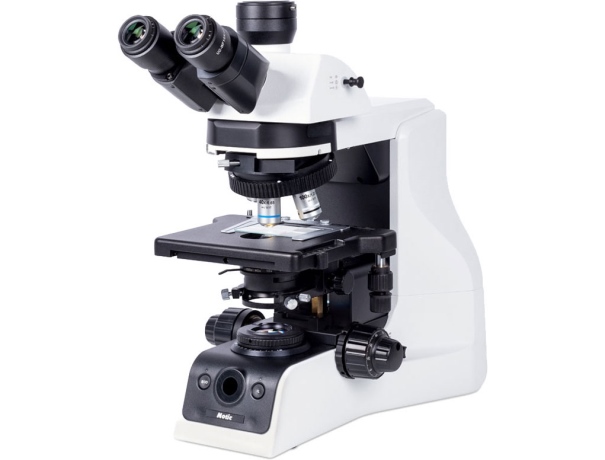

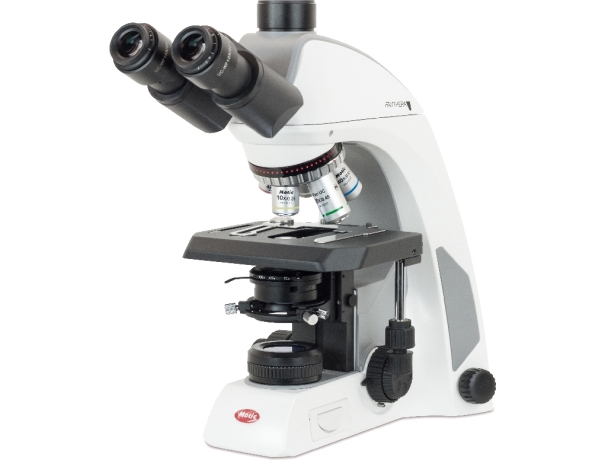

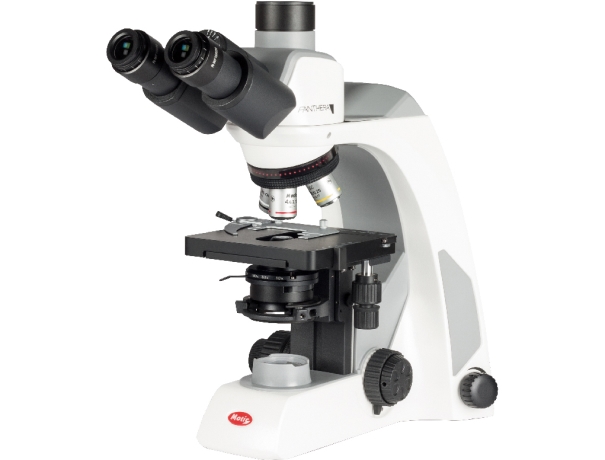

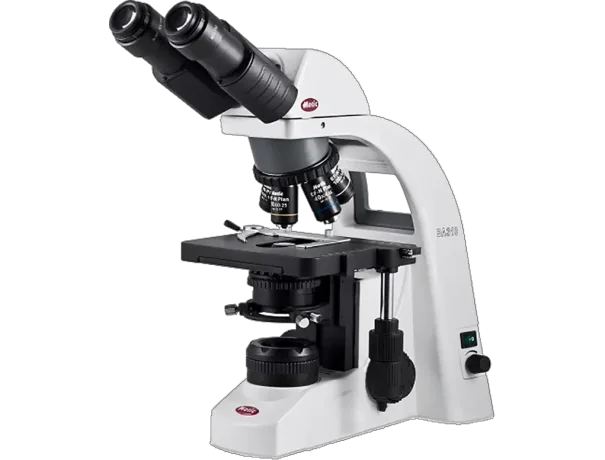

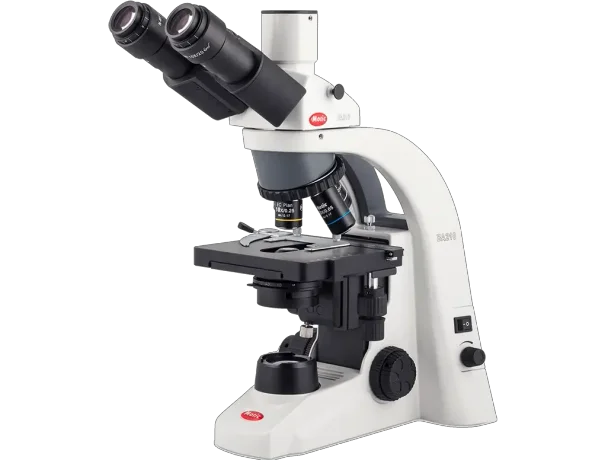

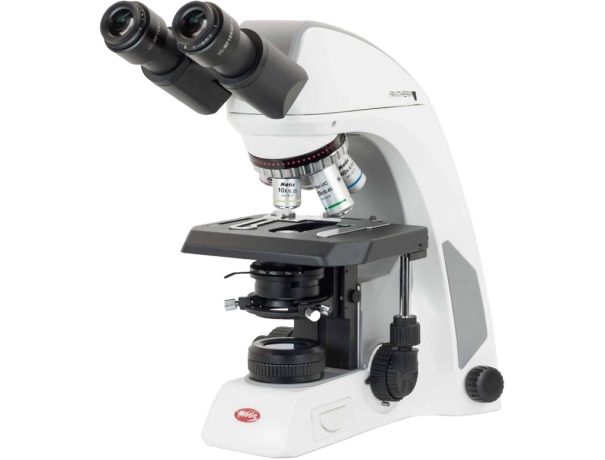

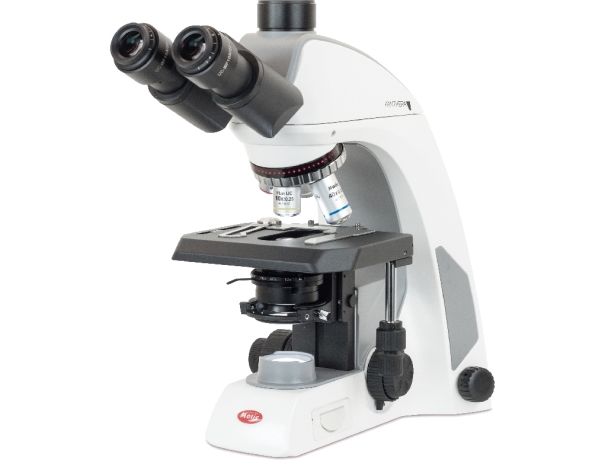

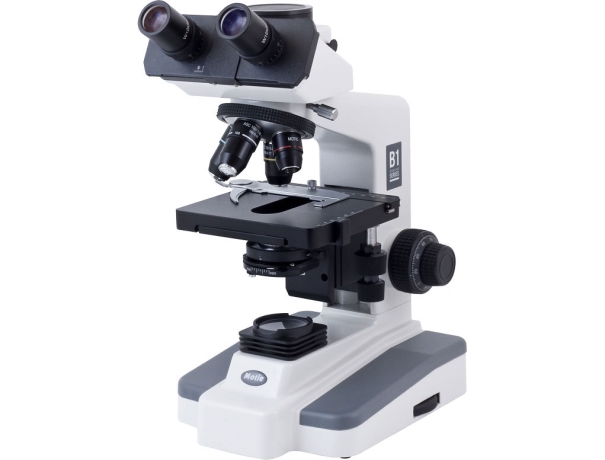

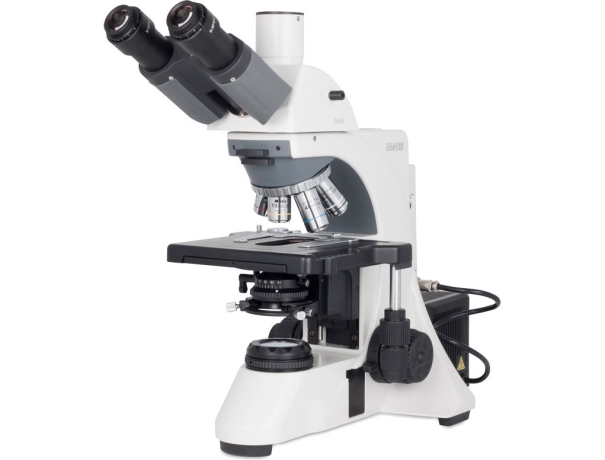

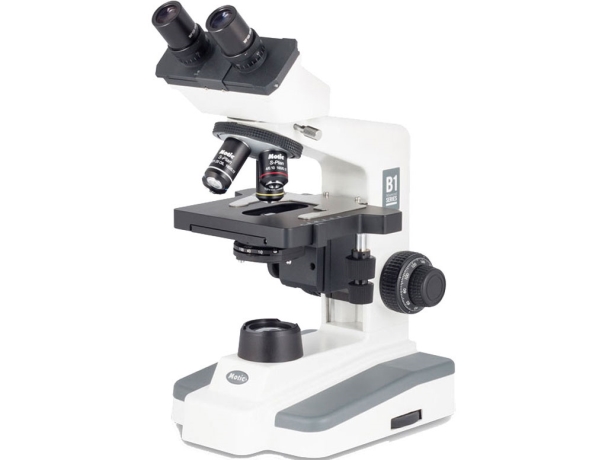

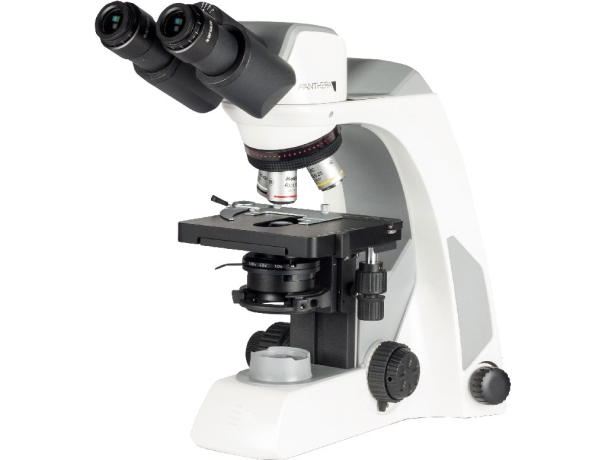

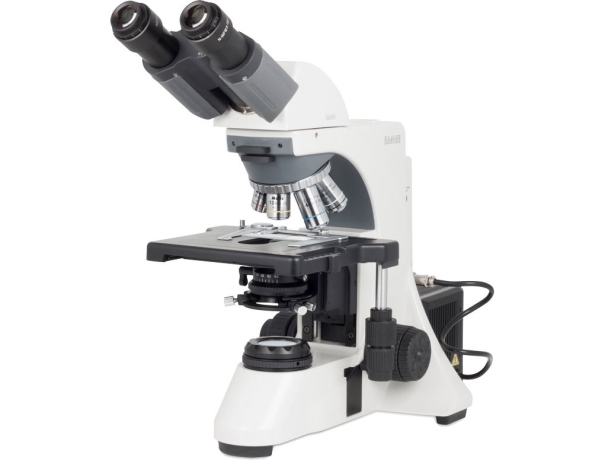

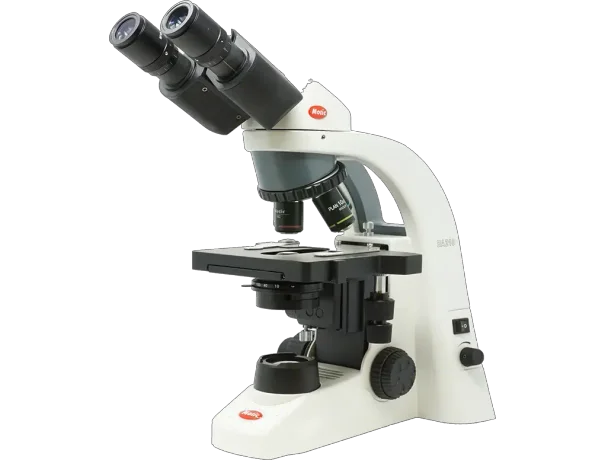

מיקרוסקופ ביולוגי זקוף (Upright Microscope)
מיקרוסקופ זקוף הוא תצורה נפוצה במעבדות ביולוגיות, רפואיות ובמוסדות לימוד.
במערכת זו האובייקטיבים ממוקמים מעל הדגימה, והצפייה מתבצעת מלמעלה.
המיקרוסקופ מתאים במיוחד לבדיקת דגימות המונחות על זכוכיות נושא.
שימושים נפוצים:
- בדיקת משטחי דם.
- בחינת חתכי רקמה.
- בדיקות ציטולוגיות.
- צפייה במיקרואורגניזמים.
- בדיקות ביולוגיות שגרתיות.
- הוראה והדרכה במעבדות.
מיקרוסקופ זקוף מתאים במיוחד כאשר הדגימה מוכנה על זכוכית נושא ואינה דורשת גישה מכנית משמעותית מלמעלה במהלך הבדיקה.
מיקרוסקופ ביולוגי הפוך (Inverted Microscope)
במיקרוסקופ הפוך האובייקטיבים ממוקמים מתחת לדגימה ופונים כלפי מעלה.
תצורה זו מאפשרת לצפות בתאים הנמצאים בתחתית כלי תרבית שקוף.
המיקרוסקופ מתאים במיוחד לעבודה עם תרביות תאים חיים.
שימושים נפוצים:
- בדיקת תרביות תאים.
- מעקב אחר צמיחת תאים.
- בחינת חלוקה תאית.
- צפייה בתאים בצלחות פטרי.
- עבודה עם בקבוקי תרבית.
- תצפיות בצלחות מרובות באריות.
- ניסויים הדורשים גישה לדגימה מלמעלה.
מיקרוסקופים הפוכים מאפשרים שילוב של מערכות אינקובציה, בקרת טמפרטורה ואביזרים לניסויים בתאים חיים.
מה ההבדל בין מיקרוסקופ זקוף למיקרוסקופ הפוך?
ההבדל המרכזי הוא מיקום מערכת העדשות ביחס לדגימה.
| מאפיין | מיקרוסקופ זקוף | מיקרוסקופ הפוך |
|---|
| מיקום האובייקטיב | מעל הדגימה | מתחת לדגימה |
| סוג דגימה אופייני | זכוכיות נושא וחתכי רקמה | תרביות תאים בכלים שקופים |
| שימוש מרכזי | היסטולוגיה, המטולוגיה ובדיקות שגרתיות | תרביות תאים ומחקר תאים חיים |
| גישה לדגימה | בעיקר מהצד ומעל השולחן | גישה פתוחה יחסית מלמעלה |
| שילוב אינקובציה | אפשרי בהתאם לתצורה | נפוץ במיוחד |
| התאמה לצלחות תרבית | מוגבלת בהתאם למבנה המערכת | גבוהה |
איזה מיקרוסקופ עדיף?
לבדיקת זכוכיות נושא, משטחי דם וחתכי רקמה, מיקרוסקופ זקוף הוא בדרך כלל הבחירה המתאימה.
לעבודה שוטפת עם תרביות תאים בצלחות ובבקבוקי תרבית, מיקרוסקופ הפוך יהיה לרוב נוח ומתאים יותר.
אילו שיטות תאורה והדמיה קיימות במיקרוסקופים ביולוגיים?
שיטת ההדמיה משפיעה על סוג הפרטים שניתן לראות ועל הניגודיות בין מבנים שונים בדגימה.
מיקרוסקופ שדה אור (Brightfield Microscope)
מיקרוסקופיית שדה אור היא אחת משיטות התצפית הנפוצות ביותר במעבדות ביולוגיות.
האור עובר דרך הדגימה, וההבדלים בבליעת האור יוצרים את התמונה.
השיטה מתאימה במיוחד לדגימות צבועות, כגון חתכי רקמה ומשטחי דם.
כאשר עובדים עם תאים חיים שקופים שאינם צבועים, הניגודיות עשויה להיות נמוכה ולכן ייתכן שיהיה צורך בשיטת הדמיה אחרת.
מיקרוסקופ ניגודיות מופע (Phase Contrast Microscope)
מיקרוסקופ ניגודיות מופע מאפשר לצפות בתאים שקופים ללא צורך בצביעה.
השיטה ממירה הבדלים במופע האור העובר דרך הדגימה להבדלי בהירות הנראים בתמונה.
היא מתאימה במיוחד ל:
- תצפית בתרביות תאים חיים.
- מעקב אחר חלוקת תאים.
- בדיקת צורת תאים.
- זיהוי שינויים מורפולוגיים.
- בחינת תאים שאינם צבועים.
יתרון משמעותי של השיטה הוא האפשרות לצפות בתאים חיים ללא צורך בצביעה העלולה להשפיע על התנהגותם.
מיקרוסקופ שדה אפל (Darkfield Microscope)
במיקרוסקופיית שדה אפל, האור הישיר נחסם ורק האור המפוזר על ידי הדגימה מגיע לעדשה.
כתוצאה מכך הדגימה נראית בהירה על רקע כהה.
השיטה משמשת בין היתר לצפייה בחלקיקים קטנים, במבנים בעלי ניגודיות נמוכה ובמיקרואורגניזמים מסוימים.
מיקרוסקופ DIC
מיקרוסקופיית Differential Interference Contrast משתמשת במערכות אופטיות המבוססות על התאבכות אור ליצירת ניגודיות גבוהה.
השיטה מאפשרת להציג מאפיינים מבניים של דגימות שקופות תוך יצירת אפקט המדמה תבליט.
היא מתאימה למחקר של תאים חיים ולבחינת מבנים ביולוגיים עדינים.
חשוב להבחין בין התמונה בעלת מראה התבליט לבין מדידה תלת-ממדית אמיתית. מיקרוסקופיית DIC אינה מפיקה כשלעצמה מפת גבהים כמותית.
מיקרוסקופ פלואורסצנציה (Fluorescence Microscope)
מיקרוסקופ פלואורסצנציה משתמש בעירור של מולקולות פלואורסצנטיות לצורך זיהוי מבנים ביולוגיים מסוימים.
המערכת מאירה את הדגימה באורך גל מתאים וקולטת את האור הנפלט מהסמנים הפלואורסצנטיים.
שיטה זו משמשת למחקר של:
- חלבונים.
- אברונים תאיים.
- מבנים תוך-תאיים.
- תהליכים מולקולריים.
- פעילות תאים.
- סמנים ביולוגיים שונים.
מיקרוסקופיית פלואורסצנציה מאפשרת לבצע הדמיה ממוקדת של רכיבים המסומנים בסמנים מתאימים, ובמערכות מסוימות ניתן לשלב מספר סמנים באותה דגימה.
מיקרוסקופ קונפוקאלי (Confocal Microscope)
מיקרוסקופיה קונפוקאלית מאפשרת לצמצם את השפעת האור המגיע מאזורים שאינם נמצאים במישור הפוקוס.
באמצעות סריקה אופטית ניתן לקבל תמונות משכבות שונות של הדגימה.
השיטה מתאימה במיוחד למחקר של מבנים ביולוגיים עבים, אורגנואידים ורקמות.
מערכות קונפוקאליות מתקדמות מאפשרות גם שחזור תלת-ממדי של מבנים ביולוגיים.
כיצד בוחרים מיקרוסקופ ביולוגי למעבדה?
לפני רכישת מיקרוסקופ ביולוגי חשוב להגדיר את סוג הדגימות ואת מטרות הבדיקה.
הפרמטרים המרכזיים הם:
- סוג המיקרוסקופ.
- טווח ההגדלה.
- איכות האובייקטיבים.
- כושר ההפרדה האופטי.
- סוג התאורה.
- שיטת הניגודיות.
- אפשרויות צילום ותיעוד.
- נוחות העבודה.
- אפשרויות הרחבה עתידיות.
איזו הגדלה נדרשת במיקרוסקופ ביולוגי?
ההגדלה הכוללת במיקרוסקופ אופטי בעל עיניות מחושבת על ידי הכפלת הגדלת האובייקטיב בהגדלת העינית.
לדוגמה:
| הגדלת אובייקטיב | הגדלת עינית | הגדלה כוללת |
|---|
| 4X | 10X | 40X |
| 10X | 10X | 100X |
| 20X | 10X | 200X |
| 40X | 10X | 400X |
| 100X | 10X | 1000X |
הטווח המתאים תלוי בסוג הדגימה ובפרטים שיש לבדוק.
להגדלות נמוכות יש יתרון כאשר נדרש שדה ראייה רחב, בעוד שהגדלות גבוהות מאפשרות בחינה של פרטים קטנים יותר, בכפוף לכושר ההפרדה של מערכת העדשות.
חשוב: הגדלה של 1000X אינה מבטיחה בהכרח איכות תמונה טובה יותר מהגדלה נמוכה. יש לבחון גם את איכות האובייקטיב ואת המפתח הנומרי שלו.
מהו מפתח נומרי (Numerical Aperture)?
המפתח הנומרי, או NA, הוא פרמטר אופטי המשפיע על יכולת העדשה לאסוף אור ולהפריד בין פרטים קטנים.
ככל שהמפתח הנומרי גבוה יותר, ניתן בדרך כלל להשיג כושר הפרדה טוב יותר.
עם זאת, מפתח נומרי גבוה עשוי לגרום לעומק שדה קטן יותר ולדרוש מרחק עבודה קצר יותר.
לכן, יש לבחור את האובייקטיב בהתאם לשילוב בין רזולוציה, עומק שדה ומרחק עבודה.
מהו כושר הפרדה במיקרוסקופ ביולוגי?
כושר הפרדה הוא היכולת להבחין בין שתי נקודות סמוכות כפרטים נפרדים.
הוא מושפע בעיקר מהמפתח הנומרי של העדשה ומאורך הגל של האור.
במיקרוסקופיית אור רגילה קיימת מגבלת הפרדה הנובעת מתופעת הדיפרקציה.
מערכות מתקדמות מסוג Super-Resolution Microscopy משתמשות בשיטות מיוחדות המאפשרות להתגבר על חלק מהמגבלות של מיקרוסקופיה אופטית קלאסית.
מהו מרחק עבודה במיקרוסקופ ביולוגי?
מרחק עבודה הוא המרחק בין חזית האובייקטיב לבין הדגימה כאשר התמונה ממוקדת.
אובייקטיבים בעלי הגדלה גבוהה ומפתח נומרי גבוה מאופיינים לעיתים במרחקי עבודה קצרים.
בעת בחירת המיקרוסקופ יש להתחשב בעובי כלי הדגימה, בזכוכית הכיסוי ובמבנה המערכת.

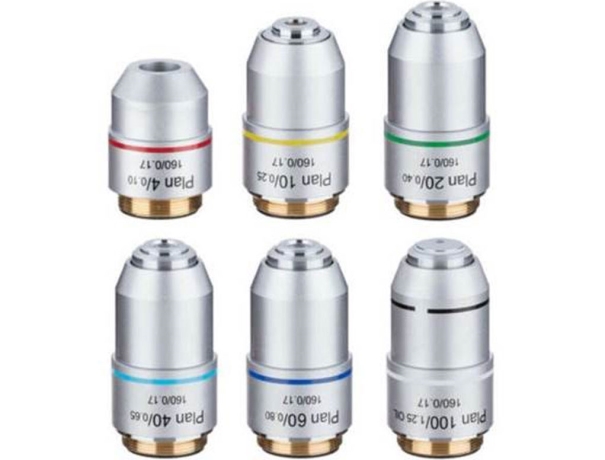

מהם סוגי האובייקטיבים במיקרוסקופים ביולוגיים?
איכות האובייקטיבים משפיעה במידה רבה על חדות התמונה, תיקון עיוותים אופטיים ויכולת ההפרדה.
אובייקטיבים אכרומטיים (Achromatic Objectives)
אובייקטיבים אכרומטיים מתוכננים לצמצם סטיות צבע באורכי גל מסוימים.
הם נפוצים במיקרוסקופים המיועדים להוראה, לבדיקות מעבדה שגרתיות ולמיקרוסקופיית שדה אור.
אובייקטיבים פלואוריטיים (Fluorite Objectives)
אובייקטיבים מסוג Fluorite, המכונים לעיתים Semi-Apochromatic, מציעים תיקון אופטי משופר בהשוואה לאובייקטיבים אכרומטיים בסיסיים.
הם עשויים להתאים למחקר ביולוגי, להדמיה דיגיטלית וליישומי פלואורסצנציה, בהתאם לדגם.
אובייקטיבים אפוכרומטיים (Apochromatic Objectives)
אובייקטיבים אפוכרומטיים מספקים תיקון מתקדם של סטיות צבע ואברציות אופטיות.
הם משמשים במערכות מחקר מתקדמות שבהן נדרשת איכות תמונה גבוהה, לרבות מיקרוסקופיית פלואורסצנציה וקונפוקלית.
מה ההבדל בין אובייקטיב יבש לאובייקטיב עם שמן שיקוע?
באובייקטיב יבש קיים אוויר בין העדשה לבין זכוכית הכיסוי.
באובייקטיב שמן משתמשים בשמן שיקוע מתאים כדי לצמצם הבדלי שבירה ולאפשר מפתח נומרי גבוה יותר.
שמן שיקוע נפוץ במיוחד באובייקטיבים בעלי הגדלה של 100X המשמשים בבדיקות מיקרוסקופיות מסוימות.
עם זאת, לא כל אובייקטיב 100X מחייב שמן, ואין להשתמש בשמן שיקוע כאשר האובייקטיב אינו מיועד לכך.
מה חשוב לדעת על תאורה במיקרוסקופ ביולוגי?
מערכת התאורה משפיעה על אחידות התמונה, הניגודיות ויכולת ההבחנה בפרטים.
תאורת LED במיקרוסקופים ביולוגיים
תאורת LED נפוצה במיקרוסקופים ביולוגיים מודרניים בזכות מספר יתרונות:
- אורך חיים ארוך.
- צריכת אנרגיה נמוכה יחסית.
- יציבות תאורה טובה.
- אפשרות לשליטה בעוצמה.
- פליטת חום נמוכה יחסית למקורות תאורה מסוימים.
- הפעלה וכיבוי מהירים.
מערכת תאורה איכותית מסייעת להשגת תמונה אחידה וברורה.
מהי תאורת קלר (Köhler Illumination)?
תאורת קלר היא שיטת כיוון תאורה המשמשת במיקרוסקופיית אור.
מטרתה ליצור תאורה אחידה בשדה הראייה ולצמצם אור בלתי רצוי העלול לפגוע בניגודיות.
השיטה מבוססת על כיוון מתאים של מקור התאורה, הקונדנסור והצמצמים.
תאורת קלר חשובה במיוחד כאשר נדרשת איכות תמונה עקבית לצילום, למחקר ולמדידות.
מה חשוב לבדוק במיקרוסקופ ביולוגי לצפייה בתאים חיים?
צפייה בתאים חיים מציבה דרישות שונות מצפייה בדגימות מקובעות.
תאים חיים עשויים להיות רגישים לשינויי טמפרטורה, תנאי גזים, תאורה חזקה ושינויים בסביבת הגידול.
לכן, כאשר מבצעים ניסויים ממושכים יש לשקול שימוש במערכות בקרת סביבה.
בקרת טמפרטורה וגזים
מערכות מחקר מתקדמות עשויות לכלול תאי אינקובציה המאפשרים שליטה בטמפרטורה, בריכוז CO₂, בחמצן ובלחות.
שמירה על תנאים סביבתיים יציבים מאפשרת לבצע תצפיות ממושכות תוך צמצום השפעת תנאי הסביבה על הדגימה.
מהי מיקרוסקופיית Time-Lapse?
Time-Lapse Microscopy היא שיטת צילום שבה המערכת מצלמת את אותה דגימה במרווחי זמן קבועים.
באמצעות השיטה ניתן לעקוב אחר תהליכים כגון:
- חלוקת תאים.
- נדידת תאים.
- צמיחה תאית.
- שינויים מורפולוגיים.
- תגובות של תאים לחומרים שונים.
לצילום ממושך יש חשיבות ליציבות המכנית והתרמית של המערכת ולשמירה על תנאים המתאימים לתאים חיים.
כיצד מונעים נזקי תאורה בתאים חיים?
חשיפה ממושכת לאור, במיוחד בשיטות פלואורסצנציה, עלולה להשפיע על תאים חיים.
שתי תופעות חשובות הן:
Photobleaching: ירידה בעוצמת האות הפלואורסצנטי בעקבות פגיעה במולקולות הפלואורסצנטיות.
Phototoxicity: נזק ביולוגי לתאים הנגרם מחשיפה לאור ומתהליכים פוטוכימיים.
ניתן לצמצם את הסיכון באמצעות התאמת עוצמת התאורה, קיצור זמני החשיפה ושימוש בחיישנים רגישים.
אילו מצלמות וחיישנים משמשים במיקרוסקופיה ביולוגית?
מיקרוסקופים ביולוגיים מסוימים כוללים יציאה למצלמה דיגיטלית או מצלמה מובנית.
במערכות מחקר מתקדמות משתמשים בחיישנים בעלי רגישות גבוהה לצורך צילום דגימות בעלות אות חלש.
מצלמות CMOS ו-sCMOS
חיישני CMOS משמשים במצלמות מיקרוסקופיה דיגיטליות.
מצלמות sCMOS, המיועדות ליישומים מדעיים, מתוכננות לספק שילוב של רגישות גבוהה, רעש קריאה נמוך וקצב צילום מתאים למחקר מתקדם.
הן נפוצות ביישומי פלואורסצנציה, צילום תאים חיים ותיעוד תהליכים דינמיים.
מצלמות EMCCD
מצלמות EMCCD כוללות מנגנון הגברה אלקטרונית המאפשר לזהות אותות אור חלשים במיוחד.
הן משמשות ביישומי הדמיה רגישים, לרבות מחקר פלואורסצנטי בתנאי תאורה חלשה.
מה חשוב לבדוק בבחירת מצלמה למיקרוסקופ?
יש להתחשב בנתונים הבאים:
- רזולוציית החיישן.
- גודל הפיקסלים.
- רגישות לאור.
- רעש קריאה.
- טווח דינמי.
- קצב צילום.
- התאמה אופטית למיקרוסקופ.
- תאימות לתוכנת הצילום והניתוח.
בחירת המצלמה צריכה להתבסס על דרישות ההדמיה ולא רק על מספר המגה-פיקסלים.
האם ניתן לבצע מדידות באמצעות מיקרוסקופ ביולוגי?
כן. מיקרוסקופים ביולוגיים המצוידים במצלמה ובתוכנת מדידה מתאימה יכולים לשמש למדידות של מאפיינים ביולוגיים.
לדוגמה:
- מדידת גודל תאים.
- מדידת קוטר גרעיני תאים.
- חישוב שטחים.
- מדידת מרחקים בין מבנים.
- ספירת תאים באמצעות תוכנות ניתוח מתאימות.
- מעקב אחר שינויים בגודל ובצורה של תאים.
מדוע חשוב לכייל מיקרוסקופ ביולוגי?
תוכנת המדידה ממירה מרחקים הנמדדים בפיקסלים למידות פיזיות, כגון מיקרומטרים.
כדי לבצע המרה מדויקת נדרש כיול מתאים למערכת האופטית.
כיול מרחבי מתבצע בדרך כלל באמצעות מיקרומטר במה או מדיד ייחוס מתאים בעל מרווחים ידועים.
יש להתאים את מקדם הכיול לכל אובייקטיב ולתצורת העבודה הרלוונטית.
אילו תקנים רלוונטיים למיקרוסקופים ביולוגיים?
מיקרוסקופים ביולוגיים המשמשים במחקר ובתעשייה עשויים להיות כפופים לדרישות איכות, בטיחות ותיעוד, בהתאם ליישום.
בין התחומים הרלוונטיים:
תקני אופטיקה: תקנים המגדירים מאפיינים של רכיבים אופטיים, סימון אובייקטיבים וממשקים מכניים.
תקני בטיחות לייזר: מערכות המשלבות מקורות לייזר עשויות להיות כפופות לדרישות תקן IEC 60825-1.
שלמות נתונים: במעבדות הפועלות בסביבה מפוקחת נדרש לעיתים תיעוד של נתוני הדמיה, הגדרות צילום ושינויים שבוצעו במערכת.
תיקוף מערכות ממוחשבות: ביישומים מסוימים בתעשיית התרופות והביוטכנולוגיה מבוצעים תהליכי IQ, OQ ו-PQ בהתאם לדרישות האיכות והרגולציה הרלוונטיות.
חשוב להבחין בין תקנים החלים על ציוד מסוים לבין דרישות החלות על המעבדה או על תהליך הבדיקה.
כיצד מתחזקים מיקרוסקופ ביולוגי?
תחזוקה נכונה מסייעת לשמור על איכות התמונה ועל תקינות הרכיבים האופטיים והמכניים.
פעולות תחזוקה מומלצות כוללות:
- ניקוי עדשות באמצעות חומרי ניקוי המתאימים לאופטיקה.
- הסרת שאריות שמן שיקוע לאחר שימוש.
- שמירה על ניקיון שולחן הדגימה.
- הגנה על המערכת מפני אבק.
- בדיקת תקינות מנגנוני המיקוד.
- בדיקה תקופתית של מערכת התאורה.
- אימות כיול כאשר מבצעים מדידות.
- בדיקת תקינות מצלמות ומערכות ממונעות, אם קיימות.
יש לבצע ניקוי ותחזוקה בהתאם להוראות יצרן המיקרוסקופ והאובייקטיבים.
מה חשוב לבדוק לפני רכישת מיקרוסקופ ביולוגי למעבדה?
בחירת מיקרוסקופ ביולוגי צריכה להתבסס על סוג הדגימות, תדירות העבודה והיישומים הנדרשים.
| פרמטר | מה חשוב לבדוק? |
|---|
| סוג המיקרוסקופ | זקוף או הפוך |
| סוג הדגימות | משטחי דם, רקמות, מיקרואורגניזמים או תרביות תאים |
| טווח הגדלה | אילו הגדלות נדרשות לבדיקה? |
| איכות אובייקטיבים | אכרומטיים, פלואוריטיים או אפוכרומטיים |
| שיטת הדמיה | שדה אור, ניגודיות מופע, שדה אפל או פלואורסצנציה |
| מערכת תאורה | סוג מקור האור ואפשרויות בקרת התאורה |
| מבנה אופטי | התאמה לדרישות המחקר והדגימות |
| צילום דיגיטלי | אפשרות לחיבור מצלמה ותוכנת צילום |
| מדידות | תוכנה, כיול וכלי ניתוח תמונה |
| ארגונומיה | נוחות צפייה, כיוון עיניות ותפעול |
| אוטומציה | שולחן ממונע, מיקוד אוטומטי או סריקה |
| אפשרויות הרחבה | התאמה לאביזרים ולשיטות הדמיה נוספות |
מומלץ לבחון את התאמת המיקרוסקופ באמצעות דגימות אופייניות לעבודה במעבדה, במיוחד כאשר מדובר ביישומים מחקריים מתקדמים.
שאלות ותשובות נפוצות על מיקרוסקופים ביולוגיים
מהו מיקרוסקופ ביולוגי?
מיקרוסקופ ביולוגי הוא מכשיר אופטי המיועד לצפייה מוגדלת בתאים, רקמות, מיקרואורגניזמים ומבנים ביולוגיים. הוא משמש במעבדות מחקר, במעבדות רפואיות, בתעשיית התרופות ובמוסדות אקדמיים.
מה ההבדל בין מיקרוסקופ ביולוגי למיקרוסקופ סטריאוסקופי?
מיקרוסקופ ביולוגי משמש בדרך כלל לצפייה בדגימות דקות באמצעות הגדלות גבוהות יחסית. מיקרוסקופ סטריאוסקופי מספק צפייה בעלת תחושת עומק ומתאים במיוחד לבדיקת עצמים גדולים יחסית, דגימות תלת-ממדיות ופעולות הדורשות מרחק עבודה גדול.
מה ההבדל בין מיקרוסקופ ביולוגי זקוף למיקרוסקופ הפוך?
במיקרוסקופ זקוף האובייקטיבים ממוקמים מעל הדגימה, והוא מתאים במיוחד לזכוכיות נושא ולחתכי רקמה. במיקרוסקופ הפוך האובייקטיבים ממוקמים מתחת לדגימה, ולכן הוא מתאים במיוחד לצפייה בתרביות תאים בכלים שקופים.
איזה מיקרוסקופ מתאים לבדיקת תאי דם?
לבדיקת משטחי דם משתמשים בדרך כלל במיקרוסקופ ביולוגי זקוף בעל תאורת שדה אור ואובייקטיבים המתאימים לבדיקות המטולוגיות. לצורך בחינה מפורטת של מורפולוגיית תאי הדם משתמשים לעיתים באובייקטיב 100X עם שמן שיקוע.
איזה מיקרוסקופ מתאים לתרביות תאים?
מיקרוסקופ הפוך הוא בדרך כלל הבחירה המתאימה לתרביות תאים הגדלות בצלחות ובבקבוקי תרבית. כאשר נדרשת צפייה בתאים חיים ללא צביעה, ניתן להשתמש במערכת ניגודיות מופע.
האם ניתן לראות חיידקים במיקרוסקופ ביולוגי?
כן. ניתן לצפות בחיידקים באמצעות מיקרוסקופ ביולוגי בעל אופטיקה מתאימה, ולעיתים באמצעות צביעה ושימוש באובייקטיב בעל הגדלה גבוהה ושמן שיקוע. סוגי החיידקים והבדיקה קובעים את שיטת ההדמיה הנדרשת.
האם הגדלה של 1000X מספיקה למעבדה ביולוגית?
הגדלה של 1000X מתאימה לבדיקות ביולוגיות מסוימות, אך אינה נדרשת בכל יישום. איכות התמונה וכושר ההפרדה תלויים גם באובייקטיב, במפתח הנומרי, בתאורה ובהכנת הדגימה.
מהו מיקרוסקופ ניגודיות מופע?
מיקרוסקופ ניגודיות מופע הוא מערכת אופטית המשפרת את הנראות של תאים שקופים באמצעות המרת הבדלי מופע להבדלי בהירות. השיטה נפוצה במיוחד במחקר תרביות תאים חיים שאינם צבועים.
מהו מיקרוסקופ פלואורסצנציה?
מיקרוסקופ פלואורסצנציה משתמש באור עירור ובסמנים פלואורסצנטיים כדי לזהות מבנים ומולקולות מסוימים בדגימות ביולוגיות. הוא משמש למחקר תאים, חלבונים, אברונים ותהליכים מולקולריים.
מה ההבדל בין מיקרוסקופ ביולוגי למיקרוסקופ דיגיטלי?
מיקרוסקופ ביולוגי מוגדר בעיקר לפי סוג היישומים והדגימות שהוא מיועד לבדוק. מיקרוסקופ דיגיטלי מוגדר לפי השימוש במצלמה ובתצוגה דיגיטלית. מיקרוסקופ ביולוגי יכול לכלול גם מערכת צילום דיגיטלית.
האם ניתן לחבר מצלמה למיקרוסקופ ביולוגי?
כן, מיקרוסקופים ביולוגיים רבים מאפשרים חיבור מצלמה באמצעות יציאת צילום מתאימה או מתאם אופטי. אפשרויות החיבור תלויות במבנה המיקרוסקופ ובדגם.
האם ניתן לבצע מדידות באמצעות מיקרוסקופ ביולוגי?
כן. באמצעות מערכת צילום ותוכנת מדידה מתאימה ניתן למדוד גדלים, מרחקים ושטחים של מבנים ביולוגיים. לצורך מדידות מדויקות נדרש כיול מתאים.
האם ניתן לצפות בתאים חיים במיקרוסקופ ביולוגי?
כן. ניתן לצפות בתאים חיים באמצעות מערכות מתאימות, במיוחד מיקרוסקופים הפוכים. לצורך תצפיות ממושכות ניתן לשלב בקרת טמפרטורה, CO₂ ותנאי סביבה נוספים.
מהו ההבדל בין אובייקטיב אכרומטי לאפוכרומטי?
אובייקטיב אכרומטי מספק תיקון בסיסי של סטיות צבע ומתאים ליישומים שגרתיים. אובייקטיב אפוכרומטי כולל תיקון אופטי מתקדם יותר ומתאים ליישומים המחייבים איכות תמונה גבוהה במיוחד.
האם כל מיקרוסקופ ביולוגי מתאים לפלואורסצנציה?
לא. מיקרוסקופיית פלואורסצנציה מחייבת מערכת תאורה ומסננים אופטיים מתאימים. לא כל מיקרוסקופ ביולוגי כולל את הרכיבים הדרושים, ולא כל דגם ניתן לשדרוג לפלואורסצנציה.
מיקרוסקופים ביולוגיים למעבדות מחקר, רפואה ותעשייה
מיקרוסקופים ביולוגיים מהווים ציוד מרכזי במעבדות העוסקות במדעי החיים, במיקרוביולוגיה, בהמטולוגיה, בהיסטולוגיה, בביוטכנולוגיה ובמחקר תאי.
המערכות זמינות במגוון תצורות, החל ממיקרוסקופים זקופים לבדיקות שגרתיות ועד למיקרוסקופים הפוכים ולמערכות מחקר מתקדמות.
בעת בחירת מיקרוסקופ ביולוגי חשוב להתייחס לסוג הדגימות, לשיטות ההדמיה, לאיכות האובייקטיבים ולדרישות התיעוד והמדידה.
בחירה נכונה של מיקרוסקופ ביולוגי מאפשרת להתאים את יכולות ההגדלה, ההפרדה וההדמיה לצורכי המעבדה ולשפר את יעילות העבודה ואת איכות התצפיות. אמ.אר.סי מספקים מגוון רחב של מיקרוסקופים ביולוגיים
