מדידת מפלס נוזלים היא לב הפעולה בתעשיות רבות – החל מניהול מאגרי מים, דרך ייצור מזון ותרופות, ועד לניהול דלקים וחומרים כימיים. מדידה לא מדויקת עלולה לגרום לבזבוז חומרי גלם, נזק לציוד ואף לסיכונים בטיחותיים.
האתגרים במדידת מפלס נוזלים במיכלים
למרות שזה נשמע פשוט, מדידת גובה נוזל כוללת אתגרים כמו:
- שינויים בצפיפות הנוזל
- טמפרטורות קיצוניות
- תנודות במיכלים פתוחים
- קצף, בועות או משקעים
סקירה כללית של סוגי מדידת מפלס
קיימות מספר טכנולוגיות:
- מדידה מכנית (מצופים, משקולות)
- מדידה אולטרסונית/רדיומטרית
- חיישנים קיבוליים או לחץ הידרוסטטי

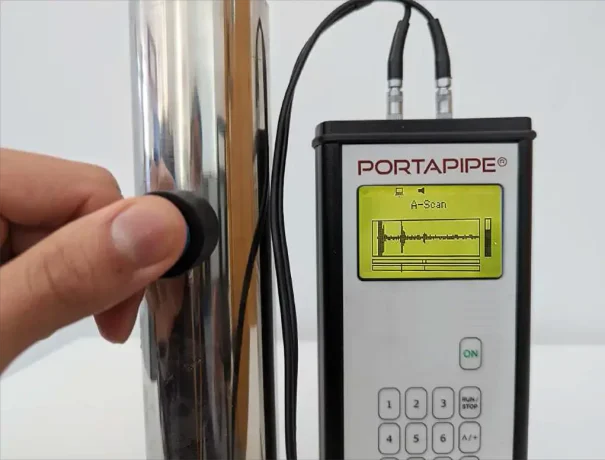

מד מפלס נוזלים בצנרת – איך זה עובד
טכנולוגיות למדידת מפלס בתוך צנרת
מדידה בצנרת לרוב נעשית באמצעות חיישני לחץ או מד זרימה המחשב את הגובה על פי הפרשי לחץ.
שימושים נפוצים בתעשייה
- קווי ייצור של משקאות
- מערכות קירור
- הובלת דלקים

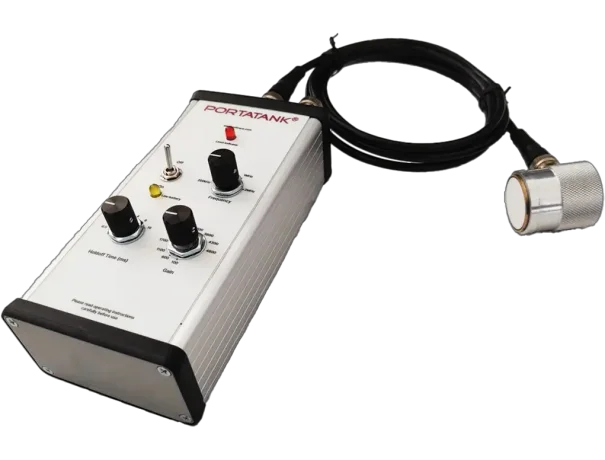

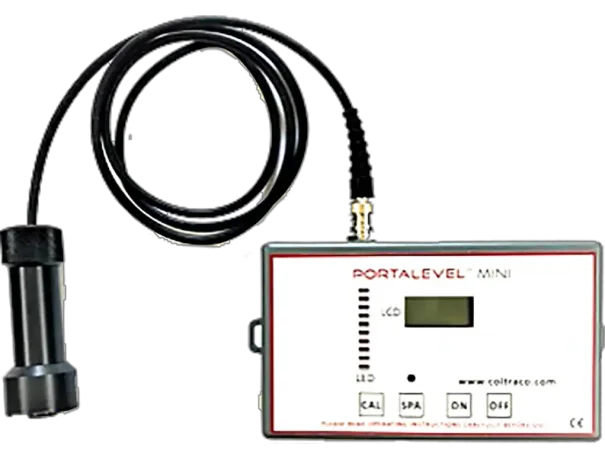

מד מפלס אולטרסוני לנוזלים במיכל
עקרון הפעולה
החיישן משדר גלי קול בתדר גבוה, והם מוחזרים מהמפלס. זמן החזרה מתורגם לגובה מדויק.
יתרונות
- ללא מגע פיזי עם הנוזל
- תחזוקה מינימלית
- מתאים לנוזלים מסוכנים

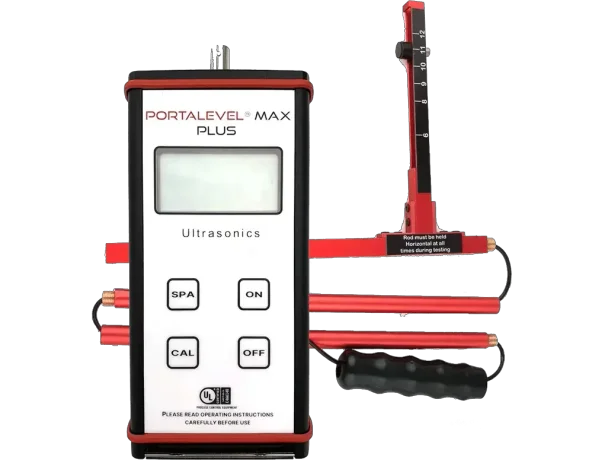

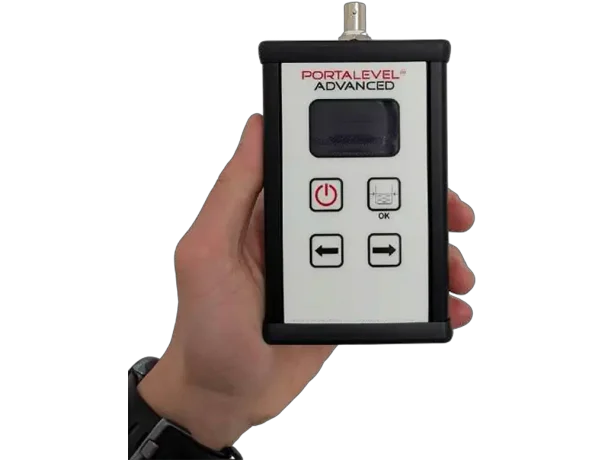

מד מפלס נוזלים מדויק בסביבות ימיות
האתגרים
מים מלוחים, תנודות הגלים, ושינויי טמפרטורה חדים מציבים דרישות מיוחדות.
חומרי מבנה
נירוסטה 316L, טיטניום וציפויים מיוחדים למניעת קורוזיה.
פתרונות טכנולוגיים
- מדידה באמצעות חיישנים לחץ-דיפרנציאליים
- מערכות אולטרסוניות עמידות במים מלוחים
השוואה בין שלושת השיטות
| טכנולוגיה | יתרונות | חסרונות | יישומים |
| בצנרת | דיוק גבוה, קל לשילוב | מוגבל לצנרת סגורה | מזון, כימיקלים |
| אולטרסוני | ללא מגע, בטוח | רגיש לקצף | מים, חומרים מסוכנים |
| ימי | עמידות גבוהה | עלות גבוהה | נמלים, תחנות כוח ימיות |

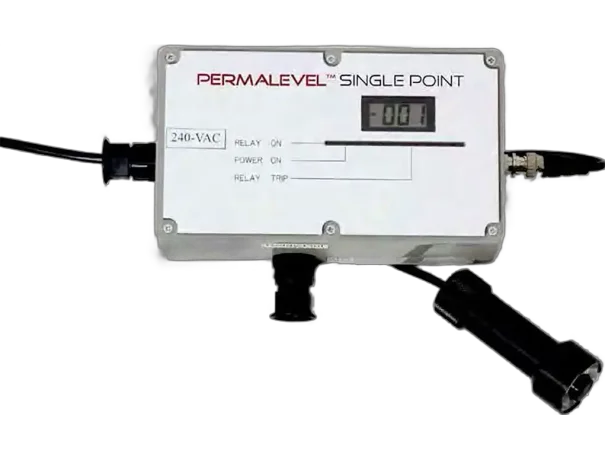

מדידה רציפה מול מדידה נקודתית
מדידה רציפה מתאימה לתהליכים קריטיים, בעוד שמדידה נקודתית טובה למערכות פשוטות או בקרה על סף מינימום/מקסימום.
תקני איכות ובטיחות למדידי מפלס
- ATEX – למערכות בסביבות נפיצות
- IP68 – עמידות במים
- ISO 9001 – בקרת איכות
תחזוקה וכיול – איך לשמור על דיוק
- בדיקת חיישנים כל 6–12 חודשים
- ניקוי לכלוך ואבנית
- עדכון תוכנה בבקרים
מה זה מד מפלס נוזלים מדויק בסביבות ימיות
מד מפלס נוזלים מדויק בסביבות ימיות הוא מכשיר שתפקידו למדוד את גובה/כמות הנוזל (בדרך כלל מים – מתוקים או מלוחים) במכלים, מאגרים, בורות או אזורי אחסון נוזלים, בתנאים שבהם קיימים אתגרים מיוחדים של סביבה ימית – כמו מליחות גבוהה, לחות קיצונית, טמפרטורות משתנות ורטט.
כדי לעבוד בים או בסביבת חוף, המד נדרש להיות עמיד בפני קורוזיה ולשמור על דיוק גם כאשר יש תנודות במים (גלים), שינויים בטמפרטורה, או הצטברות מלח.
מה זה מד מפלס נוזלים בצנרת
מד מפלס נוזלים בצנרת הוא חיישן או מערכת מדידה שמטרתה לזהות ולנטר את גובה/כמות הנוזל בתוך צינור – בדרך כלל כחלק ממערכת תעשייתית, מערכות מים, דלקים, כימיקלים, או תהליכי ייצור.
בניגוד למד מפלס במיכלים פתוחים, כאן הנוזל זורם בתוך צינור סגור, והמד צריך להתמודד עם זרימה, לחץ ולעיתים גם טמפרטורות קיצוניות.
