שייקרים-המסלול של שייקר אורביטלי

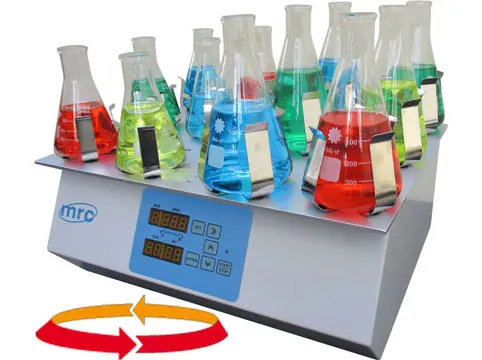

המסלול של שייקר אורביטלי – כלומר, הנתיב המעגלי שהפלטפורמה מבצעת בזמן הניעור – משפיע באופן משמעותי על התנהגות תרביות תאים ורקמות צמחים, במיוחד על העברת חמצן, מאמץ גזירה (Shear Stress) ואחידות הערבוב.
להלן הסבר מפורט:

"Orbit" (מסלול הניעור) מהו

ה־Orbit (נקרא גם משרעת או Stroke) הוא הקוטר של הנתיב המעגלי שבו הפלטפורמה של השייקר נעה. נמדד לרוב במילימטרים (למשל 3 מ"מ, 19 מ"מ, 25 מ"מ או 50 מ"מ).

• Orbit קטן = מסלול קצר → ערבוב עדין.
• Orbit גדול = מסלול רחב → ערבוב חזק ותנועה רבה יותר של הנוזל.

כיצד המסלול משפיע על תרביות תאים ורקמות צמחים

A. העברת חמצן וערבוב

Orbit גדול (25–50 מ"מ):

• מגביר טורבולנציה והעברת חמצן.
• מועיל לתאים צמחיים הגדלים במהירות או צורכים חמצן רב.
• מפחית שקיעה של אגרגטים תאיים.
• משפר את פיזור חומרי המזון במצע.

Orbit קטן (3–10 מ"מ):

• יוצר זרימה למינרית עדינה עם מאמץ גזירה מינימלי.
• מתאים לתאים עדינים או לתרחיפים עדינים של רקמות, שבהם תנועה חזקה עלולה לגרום נזק מכני.
• קצב הערבוב איטי יותר, דבר העלול ליצור גרדיאנטים של חמצן או חומרים מזינים בתרביות צפופות.

כלל אצבע:
→ Orbit גדול = העברת חמצן גבוהה (kLa) אך גזירה גבוהה.
→ Orbit קטן = גזירה נמוכה אך אספקת חמצן מוגבלת יותר.

B. מאמץ גזירה ושלמות התאים

תאי צמחים גדולים ושבירים יותר מתאים מיקרוביאליים.

• Orbit גדול מדי במהירות גבוהה עלול לפגוע בדפנות התאים ובממברנות עקב כוחות גזירה או התנגשות עם דפנות הבקבוק.
• Orbit קטן מספק תנועה חלקה יותר שמפחיתה נזק – אידיאלי לתרביות קלוס או תרחיפים הזקוקים לניעור עדין לאורך זמן.

C. התנהגות אגרגטים ותרחיפים

• Orbit גדול שומר תאים כבדים או אגרגטים במצב תלוי (suspension).
• Orbit קטן עלול לאפשר התגבשות או שקיעה בתחתית, מה שגורם לצמיחה לא אחידה.
• בחירת ה־Orbit תלויה במטרה – האם לעודד אגרגציה (למחקרי התמיינות) או לשמור על תרחיף אחיד של תאים (למחקרי גדילה).

D. התאדות המצע ויצירת גלים

• ב־Orbit גדול נוצרים גלים והתזות על פני הנוזל, דבר המגביר התאדות – לא רצוי לתרביות ארוכות טווח.
• Orbit קטן שומר על פני נוזל יציבים ומפחית התאדות.

3. אינטראקציה עם מהירות הניעור (RPM)

ה־Orbit והמהירות פועלים יחד — לא ה־Orbit לבדו הוא שקובע, אלא השילוב ביניהם, שקובע את הכוח הצנטריפוגלי היחסי (RCF) שהנוזל חווה.

עוצמת הערבוב ∝ Orbit × (RPM)²

לכן, כדי להשיג את אותה רמת ערבוב:

• Orbit גדול דורש מהירות נמוכה יותר.
• Orbit קטן דורש מהירות גבוהה יותר.

4. טווחים טיפוסיים בתרביות תאי צמחים

5. דוגמה מעשית

לדוגמה, תרביות תאי טבק BY-2 (קו תאים צמחי מודל) מגודלות לרוב ב־120 rpm על שייקר עם Orbit של 25 מ"מ — שילוב שמאזן בין חמצון נמוך לגזירה מתונה.
אם ה־Orbit יופחת ל־10 מ"מ, יהיה צורך להעלות את המהירות לכ־200 rpm כדי לשמור על ערבוב דומה, אך זה עלול לגרום להתחממות יתר של התרבית או להיווצרות קצף.

6. טבלת סיכום
