חיישן רדר למדידת מהירות זרימת מים ללא מגע

מדידת מהירות מים ללא מגע, על פני השטח ללא צורך
בהתקנה בתוך המים,
חיישן רדאר פשוט וקומפקטי זה,
עם ממשק SDI-12 משולב,
מספק נתונים גם בזמן שיטפונות או רמות גבוהות של משקעים תלויים במים.
בהתקנתו מעל המים, החיישן נשאר מוגן מפני עליית מפלס המים או מפני פסולת צפה.

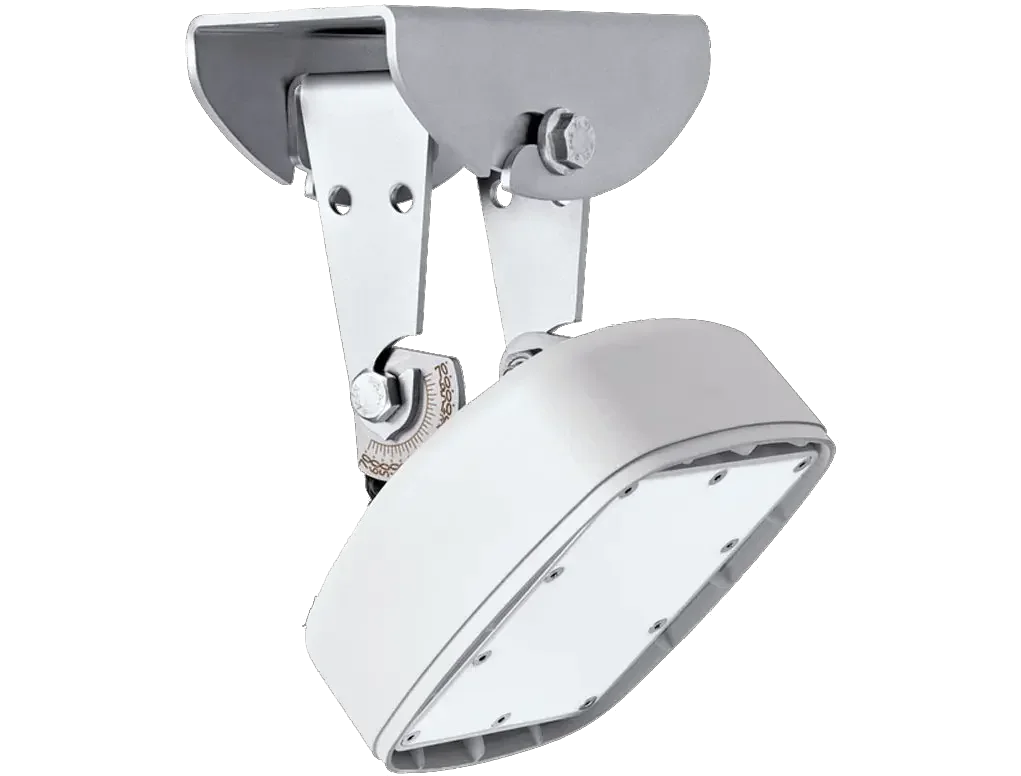

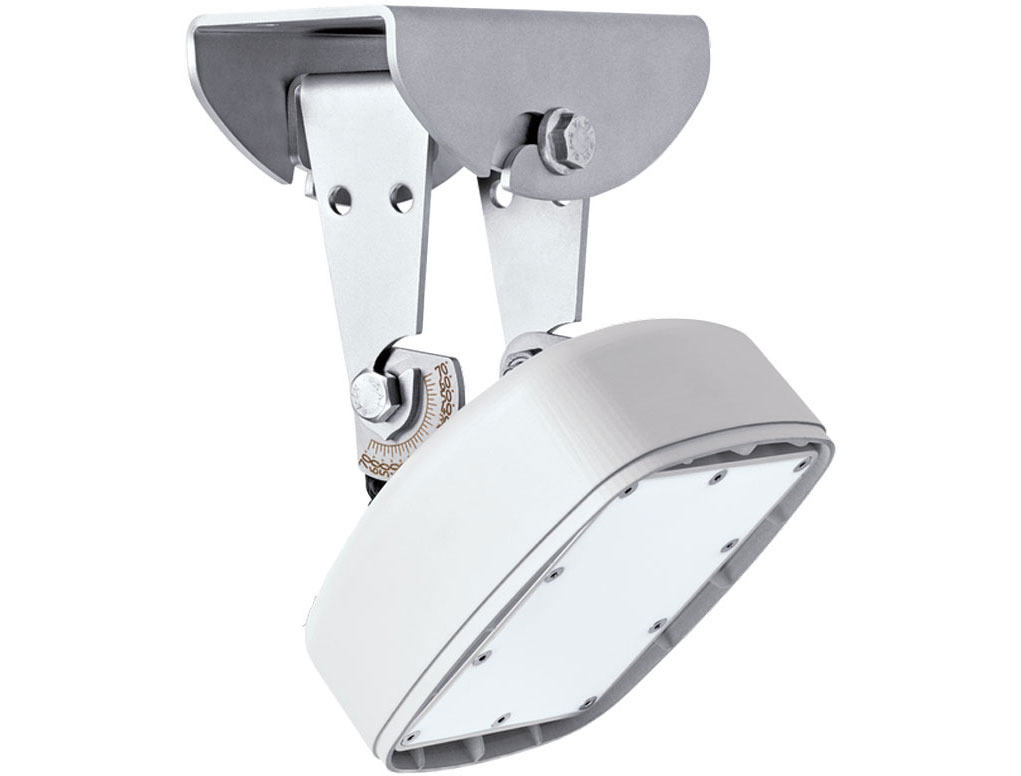

ה-OTT SVR 100 מציע עיצוב התקנה אולטרה-קומפקטי עם זווית נטייה גמישה,
המאפשרת התקנה אנכית או אופקית תוך שמירה על איכות מדידה ופרמטרים של מדד רעידות.
החיישן מאפשר למומחים כמו הידרולוגים ומנהלי תוכניות לזהות נתונים המושפעים מתנועת החיישן (לדוגמה, על ידי רוח או תנועה),
באמצעות מטא-נתונים הנאספים מחיישני רעידות ונטייה משולבים.
החיישן משתלב בקלות עם מערכות חדשות או קיימות באמצעות SDI-12 או SDI-12 (על RS-485),
והוא גם תואם לתוכנת OTT Prodis 2 המשמשת לכיול מערכות.
Accuracy+/- 2% of measured value (0.26 … 13.12 ft/s) (0.08 m/s … 4 m/s)
+/- 2.5% of measured value (13.12 … 39.37 ft/s) (4 m/s … 12 m/s)
Beam Angle12° Azimuth
24° Elevation
Cable LengthSDI-12 / RS-232: max. 65 m (9,600 Baud)
RS-485: max. 500 m (9,600 Baud)
Dimensions5.3 x 4.5 x 3.2 in (134.5 x 114.5 x 80 mm) without mounting bracket
InterfaceRS-232, RS-485, SDI-12
IP RatingIP68
Lower Limit of Detection (LOD)3.3 ... 164 ft (1 … 50 m)
MaterialHousing: ASA and Aluminum
Radom: TFM PTFE
Mounting: 1.4301 (V2A)
Measurement distanceDistance to water: 1.64 … 82 ft (0.5 … 25 m)
Measuring Range0.08 … 15 m/s (0.26 … 49.12 ft/s)
Operating Frequency24 GHz (K-band)
Operating Temperature Range-40° … +185° F (-40° … +85° C)
Operating voltage9 ... 27 VDC
Power ConsumptionActive typ. < 90 mA @ 12 VDC
Standby: < 7.5 mA @ 12 VDC
Max. current: < 175 mA
Power Supply9 - 27 VDC
ProtocolSDI-12
MODBUS
Range0.26 … 49.12 ft/s (0.08 … 15 m/s)
RangeRotation Range of Swivel Mount –
Lateral axis: ±90°
Longitudinal axis: ± 15°
Resolution0.0003 ft (0.1 mm/s)
WeightWeight without mounting support: 1.81 lbs (820 g)
Weight with mounting support: 3.37 lbs (1530 g)
