טכניקות למדידת טמפרטורה של שטח

יש להבדיל בין מדידה קבועה שבה יש לחבר את חיישן הטמפרטורה לשטח בצורה קבועה  לבין מדידה

רגעית שבה מודדים את טמפרטורת השטח עם גשש נייד ברגע מסויים.

מדידת טמפרטורה קבועה של רכיבים אלקטרוניים קטנים.

כדי שמדידת הטמפרטורה תהיה טובה יש ליצור מגע טוב בין הטרמוקופל-חיישן הטמפרטורה לבין הרכיב.

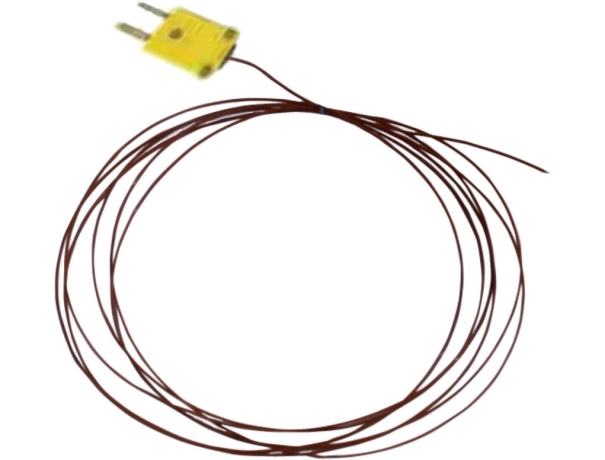

הדרך הטובה ביותר היא מדידה על ידי חוט טרמוקופל גמיש דק.את גולת הריתוך שבקצה הטרמוקופל

יש לשטח בעזרת פטיש כדי לייצר מגע טוב בין נקודת המדידה(הריתוך-הקצה החם)לבין הרכיב.

את הקצה השטוח יש להדביק לרכיב.

ככל שחוט הטרמוקופל דק יותר מהירות התגובה לשינוי טמפרטורה תהיה מהירה יותר.

לרכיבים קטנים עדיף להשתמש בחוטי טרמוקופל בעובי 30 גייג' מסוג T עם בידוד טפלון

שמתאימים לטווח טמפרטורה עד 200 צלזיוס.
לטמפרטורות גבוהות יותר עדיף טרמוקופל מסוג Kעם בידוד סיבי זכוכית שמתאימים לטווח טמפרטורה עד 500 מעלות צלזיוס.

מדידת טמפרטורה קבועה של משטחי מתכת וחלקי מתכת.

הדרך הטובה ביותר היא להשתמש בחוט טרמוקופל גמיש ולנעול את הקצה החם של הטרמוקופל באמצעות בורג למשטח הנמדד

כדי ליצור מגע טוב בין החיישן לבין משטח המדידה.

במכלולים,מנועים ניתן לרתך את הטרמוקופל לטבעות הידוק או שייבות שייתפסו על המכלול או המנוע,

ולנצל את התבריגים הקיימים על המכלול או המנוע כדי לנעול את הטבעות והשייבות למכלול או למנוע.

מדידת טמפרטורה קבועה של משטחי מתכת וחלקי מתכת.

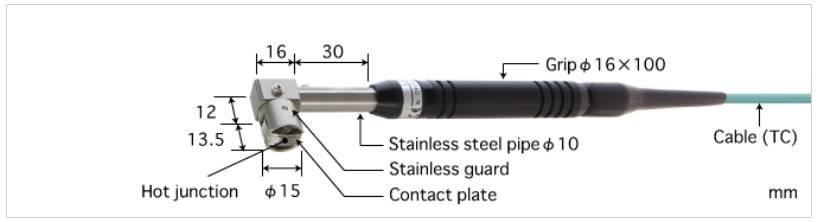

יש להשתמש בגשש טרמוקופל נייד שבקצהו רדיד קפיצי בעל עובי דק,

ובכך במגע בין החיישן לבין המשטח נוצר שטח מגע גדול ככל האפשר

כדי שהמדידה תהיה מדידה אמיתית של משטח הטמפרטורה.

במגע הראשוני בין גשש השטח שהוא במצב קר(בטמפרטורת החדר)

לבין המשטח החם עלול להיווצר אי דיוק במדידה כי הגשש הקר מקרר את האזור החם.

כדי להתגבר על כך,יש לחמם תחילה את הגשש על ידי הנחתו על משטח הבדיקה

ורק לאחר 2-3 שניות לאחר שהתחמם ,לבצע את הבדיקה בנקודה המבוקשת.

אסור לגרור את החיישן על פני משטח המדידה,מכיוון שהרדיד בקצהו דק,גרירה תגרום להרס שלו.

למשטחים נעים יש להשתמש בחיישני שטח עם גלגלים וכן במכשירי מדידה נוספים
