טנסיומטר בייעול ניקוי וציפוי מעגלים מודפסים

שימוש בטנסיומטר לאופטימזציה של ניקוי וציפוי לוחות אלקטרוניים בשיטות כימיות על פני השטח
בייצור של לוחות אלקטרוניים


בייצור מעגלים מודפסים אלקטרוניים, מתקיימים מגעים וממשקים רגישים בין נוזלים לכרטיס בקטעי תהליכים שונים ובמרחב מוגבל ביותר, למשל בעת יצירת מגע עם ההלחמה ועם חומרי דבק או ציפוי.
ניתן לקבוע את איכות הניקוי ההכנה על ידי מדידת זווית המגע. שיטות כימיות משטחיות עוזרות גם לייעל את ההרטבה וההדבקה בשלב ציפוי.

מדידות זווית מגע לבדיקת ניקיון מלא

נדרש ניקוי אינטנסיבי בין התחנות הרבות בייצור המעגלים המודפסים, החל מציפוי חומר הנשא בנחושת דרך תחריט ואכלוס ועד לציפוי הסופי.
זה מבטיח את ההרטבה וההידבקות בין המשטחים הבאים במגע זה עם זה.
בדרך כלל נעשה שימוש בתמיסות מימיות של חומרים פעילי שטח, המסירים שאריות הידרופוביות מטרידות כגון שטף באמצעות ריסוס או טבילה.
מכשירי מדידת זווית המגע של KRUSS בודקים אם שלב הניקוי הצליח. למשטחים המנוקים בצורה הומוגנית יש את אותה זווית מגע בכל מקום; אזורים עם שאריות הידרופוביות בדרך כלל מציגים ערך גבוה משמעותית.

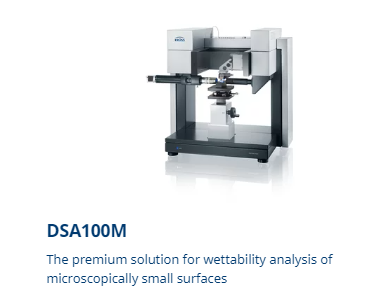

שיטת המדידה Top View של KRUSS אף נותנת גישה לאזורים בין רכיבים באמצע המעגל המודפס. שזה יהיה בלתי אפשרי למדוד עם שיטות המדידה הקלאסיות עם עדשות אופטיות.

טנסיומטריה להבטחת איכות של פתרונות ניקוי

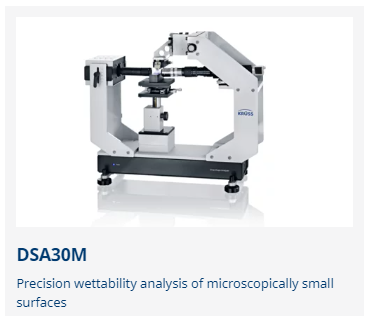

הטנסיומטרים של KRUSS מסייעים בהבטחת איכות חומרים פעילי שטח המשמשים לניקוי לוחות מעגלים מודפסים.

התוצאה של מדידת מתח פני השטח מאפשרת להעריך את מידת ההרטבה על ידי תמיסת חומרי השטח.

יעילות החומר הפעיל נמדדת באמצעות ריכוז המיצל הקריטי (CMC), אותו ניתן למדוד על פני טווח ריכוזים רחב עם  טנסיומטר.

בנוסף, טנסיומטרי לחץ הבועות של KRUSS בודקים את תכולת חומרי השטח הנוכחיים של המנקה על סמך מתח הפנים הדינמי. כמות זו תואמת את הריכוז גם כאשר תכולת פעילי השטח גבוהה, ומאפשרת לבצע בדיקה אמינה.

ניתן לבצע בדיקה מהירה גם ישירות באתר באמצעות ציוד המדידה הנייד של KRUSS



מדידת זווית מגע לציפוי סופי מוצלח

על מנת להגן על המעגל המודפס המוגמר מפני השפעות סביבתיות כגון רטט, פגיעה או לחות ולכן להבטיח את הפונקציונליות לאורך תקופה ארוכה, הרכיבים מכוסים בתרכובת.

 כמו גם הרטבה טובה, כוח הדבקה גבוה ומתח משטח נמוך בין הרכיב לתרכובת השתילה נחוצים ליציבות הציפוי.

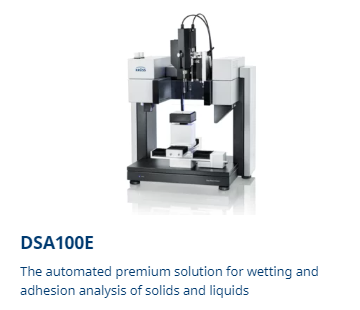

מכשירי מדידת זווית המגע שלנו מודדים את הכמויות הללו על ידי מדידת אנרגיית פני השטח והקוטביות של הרכיבים.



ציפויים סופר הידרופוביים הופכים חשובים יותר ויותר, למשל בייצור טלפונים סלולריים. כאן, מעגלים מודפסים שהושלמו כבר מסופקים לפעמים עם ציפויים סופר הידרופוביים על מנת שסמארטפון עדיין יהיה תקין גם לאחר טבילה מלאה במים. ניתן לקבוע את האופי דוחה המים של ציפויים כאלה על ידי מדידת זווית המגע עם מים.
