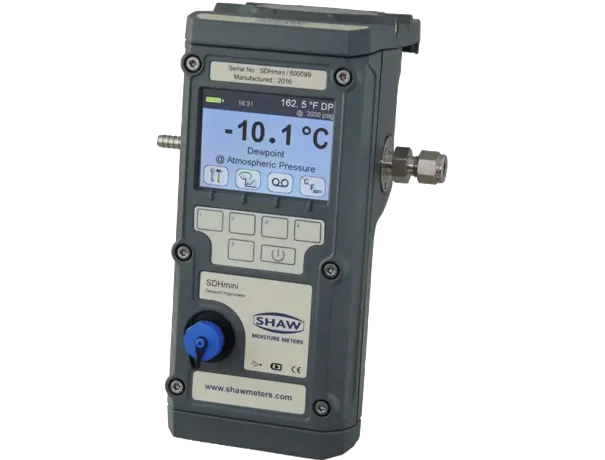

מד נקודת טל הוא מכשיר מדידה מדויק המשמש למדידת תכולת הלחות בגזים באמצעות קביעת טמפרטורת נקודת הטל - הטמפרטורה שבה אדי המים מתעבים לנוזל. הוא חיוני בתחומים כמו מערכות אוויר דחוס, עיבוד גז טבעי, ייצור חשמל, תעשיית התרופות וניטור סביבתי.
המדריך שלפניך מסביר בפירוט כיצד פועלים מדי נקודת טל, אילו טכנולוגיות מדידה קיימות, מה מאפייני הביצועים, כיצד מתבצע כיול, ומה נדרש לתחזוקה שוטפת.
כיצד מד נקודת טל קובע את תכולת הלחות בגזים?
המכשיר מודד את טמפרטורת נקודת הטל - הטמפרטורה שבה הגז רווי באדי מים ומתחילה התעבות.
שלבי הפעולה:
- כניסת דגימת גז: חלק קטן מהגז מוזרם לתא המדידה.
- אינטראקציה עם החיישן: החיישן מגיב לשינויים בלחות דרך תכונות פיזיות או אופטיות.
- המרה לאות חשמלי: השינוי מומר לאות חשמלי פרופורציונלי ללחץ אדי המים.
- חישוב: המכשיר מחשב את טמפרטורת נקודת הטל ולעיתים ממיר אותה לערכים של ppm (חלקיקים למיליון) או אחוזי לחות יחסית (%RH).
מה ההבדל בין טמפרטורת נקודת טל ללחות יחסית?
- נקודת טל: מדד מוחלט של תכולת אדי המים בגז, שאינו תלוי בטמפרטורה.
- לחות יחסית (RH): היחס בין לחץ אדי המים בפועל לבין הלחץ ברוויה בטמפרטורה נתונה.
לדוגמה: בטמפרטורה של 25°C ולחות יחסית של 50%, נקודת הטל היא כ-13°C. כאשר הטמפרטורה יורדת ל-13°C, מתחילה התעבות. נקודת הטל מציינת את כמות הלחות בפועל, בעוד שה-RH משתנה בהתאם לטמפרטורה.
אילו טכנולוגיות נפוצות למדידת נקודת טל (מראה מקוררת, קיבולית, פולימרית וכו’)?
- מראה מקוררת (אופטית): מדידת ההתעבות על פני מראה.
- קיבולית: מבוססת על שכבה היגרוסקופית ששינוי הקיבול שלה תלוי בלחות.
- פולימרית (התנגדותית/אימפדנס): מזהה שינוי מוליכות כתוצאה מספיגת מולקולות מים.
- תחמוצת אלומיניום / שכבה דקה: מודדת התנגדות על פני שכבת תחמוצת רגישה ללחות.
- מיקרו-מאזן גביש קוורץ (QCM): מזהה שינוי מסה על גביש קוורץ בעת ספיחת לחות.
כל טכנולוגיה מתאימה לטווחי מדידה שונים ולתנאים סביבתיים שונים.
כיצד פועל מד מראה מקוררת (Chilled Mirror)?
המכשיר מקרר בהדרגה מראה מלוטשת עד שמופיעה התעבות:
- דגימת גז זורמת על פני מראה מלוטשת.
- המראה מקוררת באמצעות גופי קירור תרמואלקטריים (Peltier).
- כאשר נוצרת שכבת עיבוי, חיישן אופטי מזהה שינוי בעוצמת האור המוחזר.
- הטמפרטורה באותו רגע נרשמת כטמפרטורת נקודת הטל.
יתרונות:
- דיוק גבוה (±0.1°C)
- עקיבות לתקנים בינלאומיים (ISO/IEC 17025)
- מתאים במיוחד למעבדות כיול ומכוני מחקר
מהו טווח המדידה האופייני של מדי נקודת טל?
| סוג חיישן | טווח מדידה טיפוסי |
| מראה מקוררת | -40°C עד +100°C |
| תחמוצת אלומיניום | -100°C עד +20°C |
| קיבולית | -80°C עד +60°C |
| פולימרית | -40°C עד +60°C |
ביישומים של גזים יבשים במיוחד (כמו ייצור מוליכים למחצה או חנקן טהור), נדרש טווח נמוך מ--80°C.
דיוק וחזרתיות מדידה
- דיוק: ±0.2°C (מראה מקוררת), ±2°C (קיבולית/פולימרית).
- חזרתיות: ±0.1°C עד ±0.5°C בהתאם לחיישן ולתנאי העבודה.
זמן תגובה
- מהיר: פחות מ-10 שניות (קיבולית/פולימרית).
- בינוני: 30-60 שניות (תחמוצת אלומיניום).
- איטי: עד 2 דקות (מראה מקוררת).
זרימת גז יציבה וטמפרטורה מתונה משפרות את זמן התגובה.
גורמים המשפיעים על דיוק המדידה
- לחץ: ככל שהלחץ גבוה יותר, נקודת הטל עולה. יש מדי לחץ עם פיצוי אוטומטי.
- טמפרטורה: שינוי פתאומי יגרום לסטייה או לעיבוי מיותר.
- זיהום: שמן, אבק או פחמימנים פוגעים בחיישן.
- קצב זרימה: זרימה חלשה גורמת לאי-שיווי משקל; חזקה מדי מקררת את החיישן.
רזולוציה טיפוסית של מדי נקודת טל מודרניים
- רזולוציה: 0.1°C או 0.01°C
- רזולוציה מקבילה בלחות: 1-10 ppmv
דגמים מתקדמים עם עיבוד אותות דיגיטלי מסוגלים לזהות שינויים תת-מעלתיים.
כל כמה זמן יש לכייל מד נקודת טל?
בדרך כלל אחת לשנה. במעבדות כיול או יישומים תעשייתיים מדויקים - כל חצי שנה.
שיטות כיול נפוצות:
- כיול דו-נקודתי: שתי נקודות ייחוס (למשל -40°C ו-0°C).
- תמיסות מלחים רוויות: לחות יחסית ידועה (פתרון זול אך מוגבל).
- כיול תקני ראשי: באמצעות מד מראה מקוררת בעל עקיבות ISO/IEC 17025.
- מערכות גזים דינמיות: ערבוב מדויק של גזים יבשים ולחים.
האם ניתן לכייל בשטח?
- מדי נקודה טל ניידים: לרוב ניתן לבצע כיול במקום עם מקור לחות ייחוס.
- מכשירים מדעיים מדויקים: נדרש כיול במעבדה בתנאים מבוקרים.
דגמים מודרניים מאפשרים גם התאמת כיול דרך תוכנה או חיבור USB.
סימני סטייה או זיהום של החיישן:
- קריאות איטיות או לא יציבות
- ערכים גבוהים קבועים
- פערים במדידות חוזרות
- רעש באות היציאה
הגורמים: שמן, אבק, גזים קורוזיביים, חלקיקים.
תחזוקה לשמירה על יציבות ארוכת טווח:
- שטיפה בגז יבש ונקי לפני ואחרי כל מדידה.
- התקנת מסננים קוויים (0.1 מיקרון).
- בדיקה תקופתית מול מכשיר ייחוס.
- הגנה על החיישן מנוזלים וגזים קורוזיביים.
- אחסון במקום יבש מתחת ל-40°C.
חיישן מתוחזק היטב יכול לפעול 5-10 שנים.
4. טבלת סיכום
| פרמטר | ערך טיפוסי | הערות |
| טווח מדידה | -100°C עד +20°C | תלוי בטכנולוגיית החיישן |
| דיוק | ±0.2°C עד ±2°C | המראה המקוררת מדויקת ביותר |
| חזרתיות | ±0.1°C | בתנאים יציבים |
| זמן תגובה | 10-60 שניות | תלוי בזרימה ובחיישן |
| מרווח כיול | 6-12 חודשים | לפי תקן ISO/IEC 17025 |
| רזולוציה | 0.01°C או 1 ppmv | במכשירים מתקדמים |
| שימושים עיקריים | אוויר דחוס, גז טבעי, מעבדות | |
5. תחומי שימוש
- מערכות אוויר דחוס: מניעת עיבוי בצנרת.
- עיבוד גז טבעי: עמידה במפרטי תכולת מים.
- ייצור תרופות: שמירה על תנאי לחות מבוקרים.
- תעשיות תעופה וביטחון: בקרת סביבה ובדיקות ציוד אוויוניקה.
- ייצור מוליכים למחצה: ניטור גזים יבשים במיוחד.
