מד עומק דיגיטלי ומד עומק ורניר: מדריך שאלות ותשובות טכני מלא

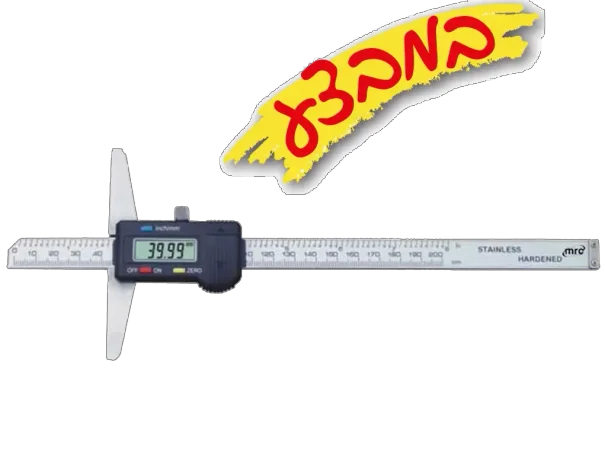

מדי עומק דיגיטליים

1. מהו טווח המדידה והרזולוציה של מד עומק דיגיטלי?
מדי עומק דיגיטליים מודדים לרוב בטווחים של 0–150 מ"מ, 0–300 מ"מ או 0–600 מ"מ. הרזולוציה נעה בין 0.01 מ"מ ל-0.001 מ"מ, בהתאם לדיוק הדגם והמעגל האלקטרוני. דגמים תעשייתיים מתקדמים מגיעים לרזולוציה עדינה של ‎0.0005‎ מ"מ (‎0.5‎ מיקרון).

2. כיצד מד עומק דיגיטלי שונה ממד עומק ורניר או מד שעון?
מד עומק דיגיטלי מציג קריאה אלקטרונית ישירה ללא צורך בפרשנות של סרגל. הוא מבטל טעויות פרלקסה וקריאה ידנית, תומך ביציאות נתונים ובהמרת אינץ'/מ"מ, ומייעל מהירות ומעקב.

3. מהי סבילות הדיוק של מדי עומק דיגיטליים סטנדרטיים?
דיוק טיפוסי: ‎±0.02‎ מ"מ עד ‎±0.03‎ מ"מ בדגמי ‎150‎ מ"מ. בדגמים גדולים יותר (‎300–600‎ מ"מ) הסבילות עשויה להגיע ל-‎±0.05‎ מ"מ. הדיוק תלוי בקו הישרות של הקורה, ברזולוציית החיישן ובכיול.

4. כיצד מתבצעת כיול אפס במד עומק דיגיטלי?
מניחים את הבסיס על משטח ישר ומדויק ולוחצים על כפתור ZERO. פעולה זו מגדירה את האפס האבסולוטי. בדגמים רבים יש גם אפס יחסי למדידת הבדלים בין משטחים.

5. מאילו חומרים עשויים הבסיס והקורה?
החומרים הנפוצים הם פלדת אל-חלד ופלדת כלים מוקשית. הבסיס מושחז ומלוטש לשטיחות גבוהה. דגמים קלי-משקל עשויים מסגסוגת אלומיניום עם ציפוי מגן.

6. האם המד הדיגיטלי תומך בהמרת יחידות אינץ'/מ"מ?
כן. לרוב הדגמים יש כפתור להחלפה מיידית בין אינץ' למ"מ, מה שמאפשר שימוש בינלאומי.

7. כיצד משפיעה טמפרטורה על הקריאות הדיגיטליות?
התרחבות תרמית של הקורה או הבסיס משנה את הערכים הנמדדים. טווח הפעולה הוא לרוב ‎10–40‎ מעלות צלזיוס. סטייה של מעלה אחת עלולה לגרום לשגיאה של ‎1‎ מיקרון לכל ‎100‎ מ"מ.

8. איזה סוג סוללה בשימוש ומה אורך חיי הסוללה?
רוב המדים משתמשים בסוללות כפתור ‎1.5‎ וולט מסוג ‎SR44‎ או ‎LR44‎. חיי הסוללה הם ‎6–12‎ חודשים. דגמים מקצועיים משתמשים בסוללת ‎CR2032‎ ללחיי פעולה ארוכים יותר.

9. האם ניתן לחבר מדי עומק דיגיטליים למערכות פלט נתונים?
כן. דגמים רבים כוללים חיבורי ‎RS232‎, ‎USB‎ או ‎SPC‎ להעברת נתונים בזמן אמת ולתיעוד איכות. חלקם משתמשים בקישוריות ‎Bluetooth‎ או ‎RF‎ אלחוטית.

10. כל כמה זמן יש לכייל מד עומק דיגיטלי?
מומלץ פעם בשנה או לאחר ‎1000‎ מדידות. בסביבות עבודה תחת תקני ‎ISO 9001‎ או ‎ISO/IEC 17025‎ יש לפעול לפי תוכנית כיול מוסמכת.

11. מהם דירוגי ‎IP‎ הטיפוסיים להגנה מאבק ומים?
דגמים תעשייתיים עומדים בתקן ‎IP54‎ (עמיד להתזות) או ‎IP67‎ (אטום למים). דגמי ‎IP67‎ מתאימים לסביבות לחות או עם נוזלי קירור.

12. כיצד מבטיחים מגע שטוח ויציב של הבסיס בעת מדידה?
יש לבדוק לפני שימוש שאין קוצים או לכלוך בבסיס, לנקות במטלית ללא סיבים וחומר ניקוי מתאים, ולהבטיח מגע מלא עם משטח הייחוס.

13. מה ההבדל בין מד עומק דיגיטלי רגיל למיקרומטר עומק אלקטרוני?
מד עומק דיגיטלי משתמש בסקלה ליניארית (150–600 מ"מ), בעוד שמיקרומטר עומק משתמש בבורג מיקרומטר לסיבוב עדין יותר (0.001 מ"מ). מיקרומטרים מתאימים במיוחד לחריצים או חורים צרים.

14. האם מדי עומק דיגיטליים ניתנים להתחקות לפי תקן ‎ISO/IEC 17025‎?
כן. דגמים מוסמכים מסופקים עם תעודת כיול לפי תקנים בינלאומיים ‎(ISO/IEC 17025‎, ‎NIST‎, ‎UKAS‎), הכוללת אי-ודאות מדידה ותוצאות בדיקה.

15. כיצד מטפלים בקריאות דיגיטליות לא יציבות או משתנות?
גורמים אפשריים:
• לכלוך על הסקלה – לנקות את הקורה והחיישן.
• סוללה חלשה – להחליף מיד.
• שדות מגנטיים חזקים – להרחיק מקור הפרעה.
• ברגים רופפים בבסיס – להדק.
אם התקלה נמשכת, יש לכייל מחדש בעזרת בלוקי כיול.

מדי עומק ורניר

1. מהי חלוקת הסקלה המינימלית (Least Count)?
במדדים מטריים: ‎0.02‎ מ"מ, ובגרסה אינצ'ית: ‎0.001‎ אינץ' (≈‎0.0254‎ מ"מ). דגמים מדויקים מגיעים ל-‎0.01‎ מ"מ.

2. כיצד לקרוא נכון מדידה ממד ורניר?
ממקמים את אפס הורניר מול הסקלה הראשית, קוראים את הערך שלפני האפס, ואז את הקו שבו חפיפה מלאה בין שני הסולמות. סכום הערכים הוא עומק המדידה.

3. מה הבדל הדיוק בין דגמים מטריים לאינצ'יים?
הדגמים המטריים (‎0.02‎ מ"מ) מעט מדויקים יותר מהאינצ'יים (‎0.001‎ אינץ'), אך בבדיקה וכיול תקינים הדיוק שקול.

4. כיצד שומרים על אפס ודיוק בקריאה ללא טעות פרלקסה?
יש לוודא מבט ניצב לסקלה. לבדוק התאמה בין סימוני האפס בעת סגירת הלסתות, ואם יש סטייה – לכוון את לוח הורניר או בורג הכיוון.

5. מהם טווחי המדידה הסטנדרטיים?
0–150 מ"מ, 0–300 מ"מ, 0–600 מ"מ. דגמים מיוחדים מגיעים עד 1000 מ"מ למדידת עומקים גדולים.

6. כיצד בודקים את שטיחות הבסיס?
מניחים את הבסיס על פלטת גרניט ובודקים בעזרת מד פערים או זכוכית אופטית. הסטייה המרבית המותרת: ‎0.005‎ מ"מ.

7. מאילו חומרים עשויים הסולמות והבסיסים?
פלדת אל-חלד עמידה לקורוזיה. הסקלה חרוטה ומצופה כרום לשיפור ניגודיות. בסיס עשוי פלדה מוקשית או מצופה קרביד לעמידות.

8. כל כמה זמן יש לכייל מד עומק ורניר?
פעם ב-12 חודשים או מוקדם יותר בשימוש אינטנסיבי. אימות באמצעות בלוקי כיול בדרגת דיוק ‎0‎ מבטיח דיוק מתמשך.

9. מהן ההמלצות לניקוי ואחסון?
לאחר כל שימוש: לנגב בבד משומן, להימנע מממסים, לשמור בקופסה מרופדת במקום יבש.

10. כיצד שחיקה בלסת הנעה משפיעה על הדיוק?
שחיקה יוצרת רווחים ואובדן מגע אחיד. יש לבדוק חופש תנועה, להחליף חלקים שחוקים. טעות אפשרית עד ‎±0.03‎ מ"מ.

11. מה תפקיד בורג הכיוון בדגמים מדויקים?
מאפשר תנועה עדינה ומבוקרת של הסרגל ומעלה את החזרתיות במדידות מדויקות.

12. האם ניתן להשתמש במד ורניר למדידת חריצים פנימיים?
כן, בעזרת לסתות צרות או קצוות מחודדים ניתן למדוד עומקים של חריצים ושקעים, אם כי הגישה מוגבלת לעומת מיקרומטר עומק.

13. אילו תקנים חלים על מדי עומק ורניר?
• ‎DIN 862‎ – מדדי ורניר ועומק
• ‎ISO 13385-1‎ – דרישות דיוק למיקרומטרים וקליפרים
• ‎JIS B 7507‎ – תקן יפני מקביל

14. כיצד מאמתים דיוק באמצעות בלוקי כיול?
מציבים בלוקים בגובה ידוע ומודדים את העומק בפועל. ההפרש מצביע על סטייה לצורך התאמה בכיול.

15. אילו גורמים סביבתיים משפיעים ביותר על המדידה?
טמפרטורה ולחות. תנאים מיטביים: ‎20‎±1°C ו-‎45–55‎% לחות יחסית. יש להימנע מאור שמש ישיר ומשבי רוח בזמן מדידה.
