זרימה בנוזלים

מדי זרימה הם כלים המשמשים לניטור כמות/קצב זרימה/ספיקה ,עבור נפח או מסה, של אדים, גז, נוזל,
העוברים דרך צינורות ,תעלות וכ"ו , בסוגים רבים של יישומים.

מדידת זרימה הינה אחד התהליכים החשובים ביותר בתעשייה.מים, דלקים, גז טבעי, תמיסות כימיות, קיטור (אדים) ועוד הם חלק מהזורמים הנמדדים לצרכים שונים.

מדי זרימה לספיקה: מודדים את נפח כמות/מסת הנוזלים/גזים הזורמת בתוכם לפרק זמן (100 ליטר לדקה, למשל).
מדי זרימה כמותיים: מודדים את הכמות הכוללת בליטר של נוזל/גז שעבר בהם (כגון 100 ליטר).

למרות שישנם סוגים רבים של חיישני מד זרימה הפועלים בדרכים שונות, לכולם מטרה מוגדרת אחת והיא מתן דוח קצב/כמות הזרימה המדויק ביותר בהתבסס על היישום. הנתונים שהתקבלו יכולים להיות מיועדים למחקר כללי, בקרת תהליכים או עיבוד.

משתמשים במדי זרימה גם כאמצעי בקרה לתקינות מערכות ההולכה של הנוזלים/גזים.
המדידה מאפשרת גם בדיקת חלוקת צריכה בין צרכנים לקוחות, בדיקת תקינות ציוד (כגון משאבות) ,
בדיקת תקינות מערכת ההולכה כגון : נזילות, פריצות (פיצוצים) , תקינות פנים הצינורות , וכן אמצעי פיקוד שליטה בתהליכים מבוקרים במערכות תעשייתיות (מיהול , מינון, וכ"ו)

לרוב מדי הזרימה יש שלושה חלקים: המכשיר העיקרי, מתמר ומשדר.

תפקידו של המתמר הוא לחוש את הנוזל העובר במכשיר הראשי.
האות גולמי מהמתמר מומר לנתונים שמישים על ידי המשדר.
מד זרימה עשוי לכלול מכשיר פיזי אחד או כמה יחידות משולבות המהוות את יחד מד הזרימה.

השלבים העיקריים לבחירת מדי זרימה:

האם דרושים נתוני זרימה יהיו רציפים או מסתכמים ?
האם המידע שנמסר יועבר למרחק או רק לקריאה מקומית ?
האם דרוש שהמידע ישודר דיגיטלית או אנלוגית ?,
האם דרוש לשתף המידע עם מערכות/תוכנות/יחידות אחרות ?
ומה תהיה תדירות עדכון הנתונים הדרושה והמקסימלית ?
התאמה למערכת הצנרת אשר הנוזלים/גז עוברים דרכה.
טווחי הלחץ, מוליכות, טמפרטורה, צפיפות , צמיגות של הנוזלים/גז – הצפויים להימדד.
טוב לדעת אם צפויים שינויים פתאומיים בטמפרטורה ו/או בלחץ .

סוגים של מדי זרימה:

קיימים מעל לעשרה סוגי מדי זרימה שונים. חלק מהמדים משמשים למדידת נוזלים בלבד, חלק לנוזלים ואוויר/גזים, חלק למדידת צינורות בלבד, וחלק בתעלות בלבד וחלקם משמשים בכל הסוגים.
סוגי מדי הזרימה הנפוצים בצינורות :
מדים מסוג הפרש לחץ,
מדים מהירותיים,
מדים אלקטרומגנטיים,

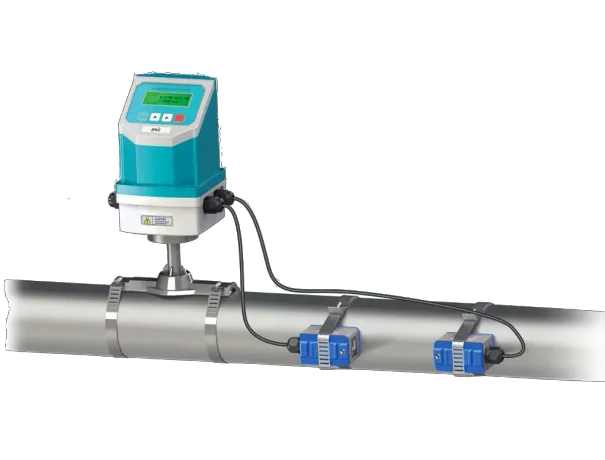

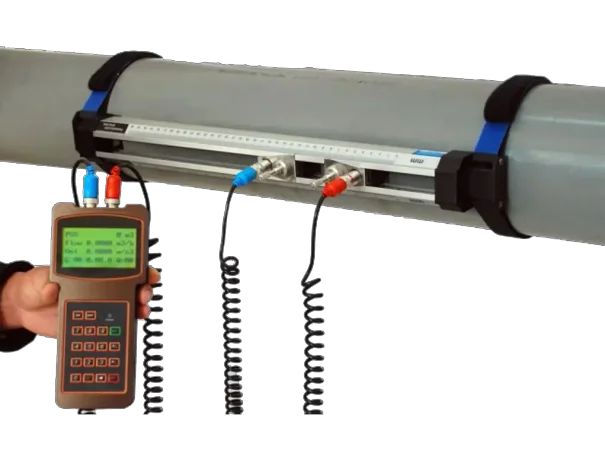

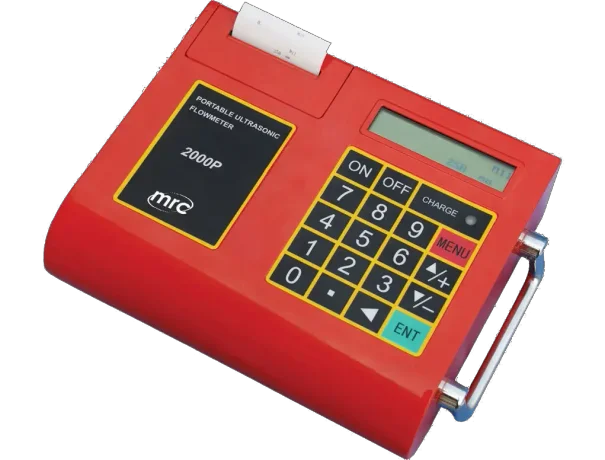

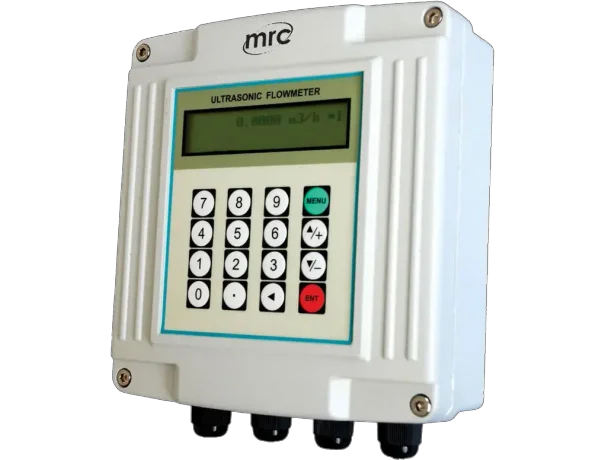

מדים אולטראסוניים,
מדים נפחיים.
לכל מהסוגים הנ"ל של המדים יתרונות וחסרונות . יש לבחור את המתאים על פי היישום.

דרישות כלליות ממד זרימה:

דיוק מתאים לדרישות,
תחום מדידה רחב ,
נוחות קריאת המדידה,
תלות מזערית של המדידה בשינויי לחץ, טמפ’ וכו,
נוחות באחזקה,
עמידות ואמינות לאורך זמן,
הפסדי עומד מזעריים,
אפשרות קריאה מרחוק ושילוב במערכות בקרה,
משקל וגודל מתאימים .
