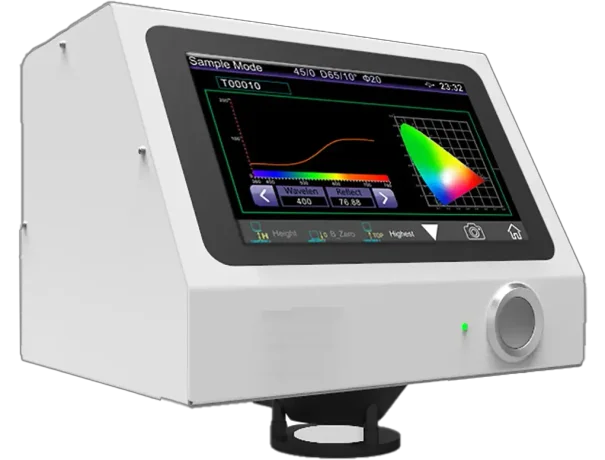

צבע-מהם ספקטרוקולורימטרים?

ספקטרוקולורימטר קיים משום שהראייה האנושית מצוינת בפרשנות, אך גרועה במדידה עקבית וחוזרת. העיניים מסתגלות. תאורת החדר משתנה. הרקע משתנה. אפילו מצב הרוח והעייפות משפיעים על התפיסה. אם אי פעם התווכחת עם מישהו האם מוצר הוא "קצת יותר חמים" או "טיפה ירקרק יותר", אתה כבר מכיר את הבעיה.

למה העיניים אינן מכשיר מדידה

מערכת הראייה מפצה כל הזמן. מעבר מאור שמש למשרד גורם למוח לבצע איזון לבן בתוך שניות. זה מדהים לצורכי הישרדות. זה סיוט לבקרת איכות.

העלות העסקית של "בערך מתאים"

הבדלי צבע קטנים יוצרים עלויות אמיתיות: עבודות תיקון, פסילות, אצוות שנדחות, עיכובי משלוח ופגיעה במותג. כאשר הלקוח צריך התאמת חלקים, למשל פנים רכב, מארזי אלקטרוניקה או אריזות קוסמטיקה, חוסר התאמה זעיר הופך לתלונה גדולה.
זו הסיבה שמדידת צבע עברה מבדיקה ויזואלית לסטנדרטים מבוססי מכשור.

אז מהו ספקטרוקולורימטר?

ספקטרוקולורימטר הוא מכשיר שמודד כיצד דגימה מחזירה אור, ולעיתים גם מעבירה אור, לאורך אורכי גל רבים, ואז ממיר את הנתונים הספקטרליים לערכי צבע כמו L*, a*, b* ו-Delta E בתנאי תאורה וצופה מוגדרים.
אפשר לחשוב עליו כך: במקום לנחש צבע, הוא קורא את "טביעת האור" של הדגימה.

ספקטרוקולורימטר לעומת ספקטרופוטומטר לעומת קולורימטר

• קולורימטר: מודד צבע באמצעות מסננים רחבים המדמים את רגישות העין האנושית. מהיר ופשוט, אך פחות מפורט. לרוב אינו יכול להסביר מדוע שתי דגימות תואמות באור אחד ונכשלות באור אחר.
• ספקטרופוטומטר: מודד את הספקטרום בפירוט. בתעשיות רבות משתמשים במונח זה באופן כללי למכשירים המפיקים החזר ספקטרלי.
• ספקטרוקולורימטר: מונח שמדגיש שהמכשיר מודד ספקטרום ומדווח ישירות ערכים קולורימטריים לצורכי בקרת צבע.

בפועל, מכשירים מודרניים רבים המשווקים כספקטרוקולורימטרים הם ספקטרופוטומטרים המותאמים במיוחד למדידת צבע וסבילות.

כיצד פועל ספקטרוקולורימטר

הרעיון הבסיסי: מאירים את הדגימה באור מבוקר, אוספים את האור החוזר, מפצלים אותו לאורכי גל, ואז מחשבים מספרים המייצגים צבע בתנאי צפייה סטנדרטיים.

מקור אור, אופטיקה וגאומטריית המדידה

בתוך המכשיר יש מקור אור יציב ומערך אופטי המגדיר כיצד האור פוגע בדגימה וכיצד נאסף האור המוחזר. ההגדרה הזו נקראת גאומטריה, והיא קריטית.

סריג עקיפה או פריזמה: פיצול האור כמו קשת

רכיב מרכזי הוא האלמנט שמפריד את האור לאורכי גל. אם ראית אור שמש מתפצל לקשת דרך פריזמה, ראית את העיקרון. בספקטרוקולורימטר, סריג עקיפה או לעיתים פריזמה מפרידים את האור המוחזר לרכיביו הספקטרליים כדי שהגלאי ימדוד עוצמה בכל תחום אורכי גל.

גלאי ועקומת ההחזר הספקטרלית

הגלאי קולט את האור המופרד ומפיק עקומת החזר ספקטרלית, בדרך כלל בתחום הנראה, לרוב סביב 400 עד 700 ננומטר ולעיתים רחב יותר.
העקומה הזו היא הבסיס. כל השאר, כמו Lab* ו-Delta E, מחושבים ממנה.

עקומת ההחזר הספקטרלית

מה זה, בשפה פשוטה

דמיין שאתה שואל את הדגימה: "כמה כחול אתה מחזיר? כמה ירוק? כמה אדום?" עקומת ההחזר הספקטרלית היא התשובה של הדגימה לאורך כל הספקטרום הנראה.
שתי דגימות יכולות להיראות דומות, אך להיות בעלות עקומות שונות. כאן צצות הבעיות האמיתיות.

למה היא חושפת בעיות "נסתרות"

זה היתרון הגדול על פני מכשירים פשוטים יותר. נתונים ספקטרליים יכולים להסביר:

• מדוע שתי דגימות תואמות תחת תאורה אחת ונכשלות תחת אחרת
• האם בוצעה החלפת פיגמנט
• האם שינוי בעובי ציפוי שינה את ההתנהגות האופטית
• האם קיימת פלואורסנציה או מלביני אור

ספקטרוקולורימטר לא רק אומר "ההבדל הוא Delta E 0.9". הוא יכול לעזור להבין למה.

מהספקטרום למספרים: מרחבי הצבע

נתונים ספקטרליים חזקים, אך קווי ייצור צריכים החלטות עובר או נכשל. לכן הספקטרום מומר לערכי צבע סטנדרטיים.

ערכי טריסטימולוס X, Y, Z

מערכת CIE הקלאסית ממירה החזר ספקטרלי לערכי טריסטימולוס X, Y, Z תחת מאיר ומודל צופה נבחרים. הם מייצגים כיצד צופה אנושי סטנדרטי היה תופס את הצבע.

CIELAB L*, a*, b*: סוס העבודה

CIELAB נמצא בשימוש נרחב משום שהוא אחיד תפיסתית יותר מאשר X, Y, Z.

• L*: בהירות, 0 שחור, 100 לבן
• a*: ציר ירוק עד אדום, שלילי ירוק, חיובי אדום
• b*: ציר כחול עד צהוב, שלילי כחול, חיובי צהוב

זה כמו מיפוי הצבע למרחב תלת ממדי שבו קל יותר לכמת הבדלים.

Delta E: עד כמה זה "שונה"?

Delta E הוא המרחק בין שני צבעים במרחב צבע. ערך נמוך יותר משמעו התאמה קרובה יותר.
אבל כאן המלכוד: "מקובל" תלוי בתעשייה, במוצר ובתנאי הצפייה. סף Delta E שמתאים לפלסטיק יצוק עשוי לא להתאים לאריזות קוסמטיקה יוקרתיות, ולהפך.

תקני תאורה וצפייה

ספקטרוקולורימטרים מאפשרים להגדיר את "כללי המשחק". בלי כללים, מספרי צבע חסרי משמעות.

מאירים סטנדרטיים: D65, A, F2 ולמה הם חשובים

• D65 מדמה אור יום ממוצע ומשמש רבות להתאמת צבע כללית.
• A מייצג תאורת ליבון או טונגסטן, חמה.
• F2 הוא מודל תאורה פלואורסצנטית המשמש לעיתים בסביבות קמעונאיות.

שינוי המאור יכול לשנות את ערכי הצבע המחושבים משום שהוא משנה את התפלגות העוצמה הספקטרלית של מקור האור בחישוב.

צופים סטנדרטיים: 2 מעלות מול 10 מעלות

• צופה 2 מעלות מייצג שדה ראייה קטן ונפוץ לדגימות קטנות או תקנים מסורתיים.
• צופה 10 מעלות מייצג שדה רחב יותר ומשקף טוב יותר תפיסה של אזורים גדולים.

אם שני צדדים משתמשים בהגדרות צופה שונות, הם יכולים לקבל מספרים שונים מאותה עקומה ספקטרלית.

יסודות גאומטריית המדידה

גאומטריה היא "זווית המצלמה" של מדידת הצבע. בחירה שגויה יכולה לתת מספרים עקביים אך לא תואמים למה שהלקוח רואה.

גאומטריית 45/0: ריאליזם רגיש למשטח

ב-45/0 האור פוגע בדגימה בזווית 45 מעלות והגלאי צופה ב-0 מעלות, או להפך.
הגאומטריה רגישה למרקם ולברק, ולעיתים קרובות מתאימה היטב להערכה ויזואלית של משטחים מודפסים ומצופים.

כדור אינטגרציה d/8: ממוצע ועקביות

ב-d/8 כדור אינטגרציה מספק תאורה מפוזרת והגלאי צופה ב-8 מעלות.
הגאומטריה ממוצעת את השפעות המשטח ומתאימה לפלסטיקים, אבקות וחומרים הדורשים מדידה אחידה יותר.

כאשר ברק ומרקם מסבכים הכל

משטחים מבריקים מוסיפים החזר מראה, ומשטחים מחוספסים מפזרים אור באופן לא צפוי. לכן קיים הנושא הבא.

SCI מול SCE

למה החזר מראה משנה את התמונה

החזר מראה הוא הרכיב המראה של האור המוחזר. הוא נושא מידע על ברק.

• SCI כולל החזר מראה ומפחית רגישות להבדלי ברק.
• SCE מוציא החזר מראה ומתאים יותר לתפיסה ויזואלית כאשר הברק משתנה.

בחירת SCI או SCE להחלטות עובר או נכשל

אם רוצים לשלוט בפיגמנט ולהתעלם מברק, SCI יכול להתאים. אם הלקוח רואה את הבדל הברק ואכפת לו ממנו, SCE לרוב עדיף.
בזרימות עבודה רבות מודדים את שניהם: SCI לבקרת חומר ו-SCE לבקרת מראה.

מדידה רב זוויתית

מתכתיים, פנינים ופיגמנטים אפקטיביים

גימורים אפקטיביים אינם "צבע אחד". הם משתנים עם הזווית עקב כיוון פתיתים, פיגמנטים מתאבכים ופיזור כיווני.
מדידה בזווית אחת עלולה לפספס את הסיפור.

למה זווית אחת לא מספיקה

ספקטרופוטומטרים רב זוויתיים מודדים החזר במספר זוויות צפייה יחסית לתאורה. כך ניתן לשלוט בפלופ, בנצנוץ ובשינוי המראה הכללי.
בתחומי ציפויי רכב, פלסטיקים מתכתיים או צבעי אפקט מיוחדים, רב זוויתי הוא לעיתים בלתי ניתן לויתור.

מדידות במגע מול ללא מגע

מתי מגע יוצר שגיאות

מכשירי מגע יכולים ללחוץ על דגימות רכות, לעוות משטחים או לאסוף מזהמים. הם גם מתקשים בציפויים רטובים.

מערכי שולחן ללא מגע ודגימות עדינות

ספקטרוקולורימטרים שולחניים ללא מגע מודדים בלי לגעת בדגימה, מה שמועיל עבור:

• צבע טרי
• פולימרים רכים
• טקסטילים עדינים
• דגימות עם משטחים לא אחידים

הם גם מפחיתים שונות בין מפעילים כאשר המערך יציב ומתוכנן היטב.

דיוק, חזרתיות ושחזוריות

חזרתיות מול שחזוריות

• חזרתיות: אותו מכשיר, אותו מפעיל, אותה דגימה, אותם תנאים. האם מתקבלת אותה תוצאה?
• שחזוריות: מכשירים, מפעילים או אתרים שונים. האם עדיין יש הסכמה?

כאשר מתאימים צבע בין ספקים, שחזוריות חשובה יותר מכל.

חימום, כיול והשפעות סביבתיות

טמפרטורה, לחות, אבק, הזדקנות מנורה ואפילו אור סביבתי תועה יכולים להשפיע על התוצאות. מכשירים טובים מצמצמים השפעות אלו, אך גם נוהלי עבודה נכונים חשובים.

כיול ואימות

אריח לבן, מלכודת שחורה ומה באמת עושה כיול

מכשירים רבים משתמשים בייחוס לבן מכויל ובייחוס שחור כדי לקבוע קו בסיס למדידה. כיול מיישר את קריאות המכשיר לערכי ייחוס ידועים.

בדיקות יומיות וסטייה ארוכת טווח

שגרת אימות יומית פשוטה מזהה בעיות מוקדם: אופטיקה מלוכלכת, אריחים פגומים, סטיית מנורה או טעות מפעיל. סטייה ארוכת טווח קיימת, במיוחד בסביבות עתירות תפוקה.

יישומים בעולם האמיתי

פלסטיקים ופולימרים

עקביות צבע בין אצוות שרף, חלקים יצוקים ותערובות עם תוכן ממוחזר היא אתגר מתמיד. ספקטרוקולורימטרים מסייעים לשמור על יציבות.

צבעים, ציפויים ודיו

לא רק התאמת דוגמית צבע. מדובר בבקרת אצוות, דיוק בגוון וניהול מראה בין מצעים שונים.

טקסטיל ועור

אצוות צביעה, תערובות סיבים ותהליכי גימור משנים צבע. מדידה מכשירית היא לעיתים הגישה היחידה בקנה מידה גדול.

נייר, אריזות והדפסה

לובן נייר, מלביני אור, צפיפות דיו ועקביות הדפסה כולם קשורים להתנהגות ספקטרלית. מדידה ספקטרלית שומרת על צבעי מותג יציבים.

מזון, קוסמטיקה ותרופות

צבע משמש לעיתים אינדיקטור איכות: השחמה, אחידות ערבוב, זהות אצווה, עקביות ציפוי. מכשירים מכמתים את מה שאחרת היה סובייקטיבי.

כיצד לבחור ספקטרוקולורימטר

למה להתאים: מוצר, תקן או ציפיית לקוח

התחל בדרישה האמיתית:

• התאמה לסטנדרט מאסטר
• התאמה למכשיר של הלקוח
• התאמה למה שאנשים רואים בחנות תחת תאורה מסוימת

אלו לא תמיד זהים.

מפרטים שחשובים ואלו שהם בעיקר שיווק

מפרטים שבדרך כלל חשובים:

• גאומטריה המתאימה לחומר ולזרימת העבודה
• יכולת SCI ו-SCE כאשר ברק רלוונטי
• אפשרויות קוטר מפתח לדגמים קטנים מול אזורים גדולים
• חזרתיות והסכמה בין מכשירים
• תוכנה טובה לסבילות ודיווח

רעש שיווקי כולל לעיתים הצהרות כלליות ללא תנאי מדידה ברורים. אם לא ברור כיצד נמדד המפרט, התייחס אליו כמספר ברושור.

טעויות רכישה נפוצות

• בחירת גאומטריה לפי מחיר ולא לפי יישום
• התעלמות מהגדרות מאיר וצופה של הלקוחות
• אי תכנון אסטרטגיית סבילות ואז ויכוחים על עובר או נכשל
• דילוג על הדרכה שמוביל לטיפול דגימות לא עקבי

שיטות עבודה מומלצות לתוצאות טובות יותר

הכנת דגימה ומיקום עקבי

נקה דגימות. שמור על כיוון עקבי. הימנע מטביעות אצבע ושריטות. לחומרים מחוספסים, מדוד מספר נקודות וחשב ממוצע במידת הצורך.

אסטרטגיית סבילות: אל תנחש את Delta E

קבע סבילות על בסיס:

• מחקרי קבילות ויזואלית
• דרישות לקוח
• סיכון מוצר, האם המראה קריטי
• יכולת התהליך

בחירה אקראית של גבול Delta E תוביל או לפסילת חלקים טובים או למשלוח חלקים גרועים.
