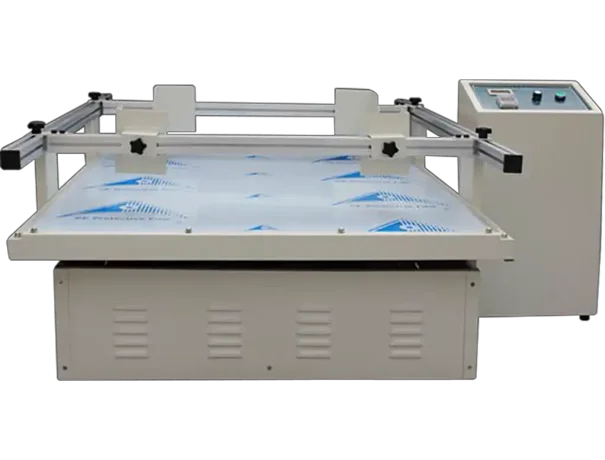

מרעד לשינוע, הידוע גם בשם שולחן הרעדה לסימולציה של שינוע, הוא מערכת בדיקה מתקדמת המאפשרת לדמות תנאי הובלה אמיתיים של מוצרים במהלך שינוע. באמצעות יצירת רעידות מבוקרות בתדרים ובעוצמות שונות, ניתן לבחון כיצד מוצרים, אריזות ורכיבים מגיבים לתנאים דינמיים של הובלה יבשתית, ימית ואווירית.
מערכות אלו מהוות כלי מרכזי בתעשיות רבות, במיוחד כאשר יש צורך להבטיח שלמות מוצר, עמידות אריזה ואמינות לאורך שרשרת האספקה.
למה חשוב לבצע סימולציית שינוע?
במהלך הובלה, מוצרים חשופים לרעידות, זעזועים, שינויי תאוצה ועומסים חוזרים. תנאים אלו עלולים לגרום לנזקים כגון:
- שברים במוצר
- התרופפות חלקים
- פגיעה באריזה
- ירידה באיכות המוצר
- כשל תפקודי
שימוש בשולחן הרעדה מאפשר לזהות בעיות מראש ולבצע התאמות הנדסיות עוד לפני שהמוצר מגיע ללקוח.
כיצד פועל שולחן הרעדה לשינוע?
שולחן הרעדה פועל באמצעות מנגנון מכני או אלקטרומגנטי שמייצר תנועות מחזוריות בתדרים שונים. המערכת יכולה לדמות מגוון רחב של תרחישי שינוע:
- רעידות אקראיות (Random Vibration)
- רעידות סינוסואידליות (Sine)
- זעזועים (Shock)
- פרופילי דרך (Road Simulation)
השליטה בפרמטרים כגון תדר, אמפליטודה וזמן מאפשרת התאמה מדויקת לדרישות תקן או לתנאי שימוש ספציפיים.
סוגי שולחנות הרעדה לסימולציית שינוע
שולחנות הרעדה אלקטרודינמיים
מערכות מתקדמות המאפשרות שליטה מדויקת בתדרים גבוהים, מתאימות לבדיקות מעבדה מתקדמות ולמוצרים רגישים.
שולחנות הרעדה מכניים
פתרון חסכוני ופשוט יותר, המתאים לבדיקות בסיסיות ולסימולציות כלליות של שינוע.
שולחנות הרעדה הידראוליים
מערכות עוצמתיות במיוחד, המיועדות למוצרים גדולים או כבדים, כגון ציוד תעשייתי.
יישומים עיקריים של מרעד לשינוע
תעשיית האלקטרוניקה
בדיקות עמידות של רכיבים עדינים כגון מעגלים מודפסים, חיישנים ומכשור מדידה.
תעשיית המזון והפארמה
בדיקת שלמות אריזות, בקבוקים ומיכלים במהלך הובלה.
תעשיית הרכב
סימולציה של תנאי דרך לבחינת רכיבים מכניים ואלקטרוניים.
לוגיסטיקה ואריזה
בדיקת יעילות פתרונות אריזה והגנה על מוצרים במהלך שינוע.
תקנים בינלאומיים לבדיקות שינוע
שימוש בשולחן הרעדה מתבצע לרוב בהתאם לתקנים בינלאומיים, כגון:
- ASTM D4169 – בדיקות שינוע לאריזות
- ISTA – תקני בדיקות אריזה
- ISO 2247 – בדיקות רעידות לאריזות
- MIL-STD-810 – בדיקות סביבתיות לציוד צבאי
עמידה בתקנים אלו מבטיחה שהמוצר מתאים לתנאי שוק גלובליים.
יתרונות השימוש בשולחן הרעדה
מניעת נזקים
בדיקות מוקדמות מאפשרות לזהות נקודות חולשה ולמנוע הפסדים כלכליים.
שיפור איכות המוצר
ניתוח תוצאות הבדיקה מאפשר לבצע שיפורים בתכנון המוצר והאריזה.
קיצור זמני פיתוח
ביצוע בדיקות במעבדה חוסך ניסויים יקרים בשטח.
התאמה לתקנים
הבטחת עמידה בדרישות רגולטוריות ושיווקיות.
פרמטרים חשובים בבחירת שולחן הרעדה
בעת בחירת מערכת מרעד לשינוע יש לקחת בחשבון מספר גורמים:
טווח תדרים
יש לבחור מערכת המתאימה לתדרים הרלוונטיים לתנאי השינוע.
עומס מקסימלי
יכולת נשיאה בהתאם למשקל המוצר או האריזה.
סוג הבדיקה
סינוס, אקראי, זעזועים או שילוב ביניהם.
גודל משטח
התאמה לגודל המוצר הנבדק.
מערכת בקרה
שליטה מדויקת בפרמטרים ויכולת תיעוד נתונים.
כיצד לבחור שולחן הרעדה מתאים?
בחירה נכונה של שולחן הרעדה תלויה במספר שאלות מרכזיות:
- מהו סוג המוצר הנבדק?
- מה משקלו וגודלו?
- אילו תנאי שינוע יש לדמות?
- האם יש צורך בעמידה בתקן מסוים?
- מהו התקציב?
התאמת המערכת לצרכים האמיתיים תבטיח תוצאות מדויקות ויעילות
