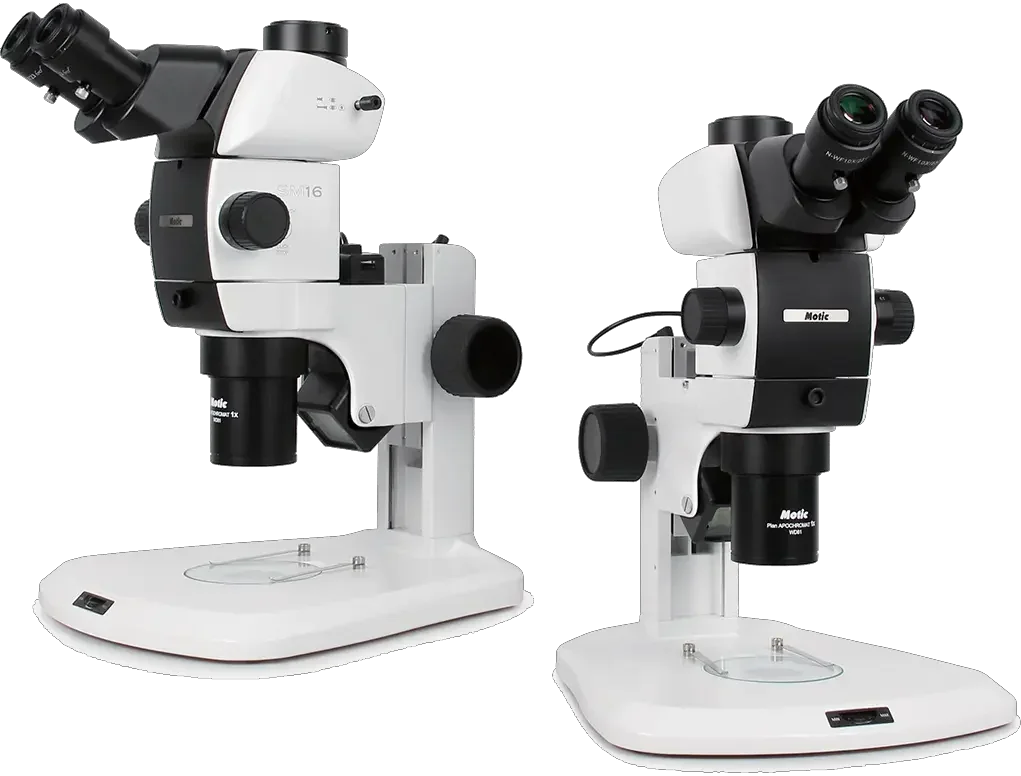

מק"ט העל החדש SMX מאגד תחתיו שלוש תתי-סדרות של מיקרוסקופים סטריאוסקופיים מתקדמים: SM7, SM12 ו-SM16
. סדרת ה-SMX תוכננה לספק פתרונות אופטיים מדויקים ואופטימליים למגוון רחב של סביבות מחקר וייצור, תוך שמירה על רמת ביצועים גבוהה ונוחות תפעולית
.
להלן פירוט המאפיינים הטכניים המשותפים וההבדלים המהותיים בין הדגמים:
מאפיינים טכניים משותפים לכל סדרת SMX
מערכת אופטית: כלל הדגמים מבוססים על מערכת אופטית מסוג Galileo (Parallel optical system) עם תיקון לאינסוף, המבטיחה שחזור תמונה נאמן למציאות ואיכות ניגודיות גבוהה
.
ארגונומיה וצפייה: ראש הצפייה מוטה בזווית של 30° לנוחות מרבית, עם טווח כוונון מרחק בין-אישוני של 55–75 מ"מ
. המערכת מגיעה בתצורת ראש בינוקולרי או טרינוקולרי, כאשר הראש הטרינוקולרי מאפשר חלוקת אור של 80/20 לצורך צילום ודימות דיגיטלי
.
עיניות ומיקוד: המערכות מצוידות בעיניות רחבות שדה UC/N-WF 10X/23 הכוללות כוונון דיופטר של ±5
. מנגנון המיקוד הגס כולל כוונון התנגדות ומהלך עבודה (Stroke) של 120 מ"מ
.
תאימות לאביזרים: כל דגמי ה-SMX תומכים במגוון רחב של עדשות אובייקטיביות (כגון Plan Achromat 1X/0.5X או APO 1X), אביזרי תאורת LED (אלכסונית, קואקסיאלית או טבעתית), ציוד לקיטוב ושדה אפל
.
הגנת ESD: המערכת כוללת הגנה מובנית מפני פריקה אלקטרוסטטית, העומדת בתקני UL ו-CL, דבר החיוני לבדיקת רכיבים אלקטרוניים
.
הבדלים טכניים מהותיים בין תתי-הסדרות
השוני המרכזי בין הדגמים טמון ביכולות ההגדלה, יחסי הזום והרזולוציה המקסימלית שהם מציעים:
סדרת SM7: מציעה יחס זום של 7:1, עם טווח הגדלה של גוף המיקרוסקופ הנע בין 0.8x ל-5.6x
. למערכת זו 10 שלבי עצירה (Click stops) קבועים לכיול חוזר של הגדלות, והיא מגיעה לרזולוציה מקסימלית של 618 lp/mm
.
סדרת SM12: מספקת יחס זום משופר של 12:1, המאפשר טווח הגדלה רחב יותר שבין 0.67x ל-8.0x
. היא כוללת 12 שלבי עצירה לדיוק מרבי ורזולוציה מקסימלית של 600 lp/mm
.
סדרת SM16: זוהי הסדרה בעלת יחס הזום הגבוה ביותר של 16:1, המאפשרת מעבר מהיר מתצפית כללית לבדיקת פרטים דקדקנית בטווח של 0.60x עד 9.8x
. בדומה ל-SM12, היא כוללת 12 שלבי עצירה, אך מציעה את הרזולוציה הגבוהה ביותר מבין השלוש – 666 lp/mm
.
היכולת לבחור בין יחסי זום שונים מאפשרת ללקוח להתאים את המערכת בדיוק לצורך שלו – החל מעבודה שגרתית ועד למשימות בדיקה מורכבות הדורשות רזולוציה קיצונית וטווח עבודה רחב ללא צורך בהחלפת עדשות
.
אנו מבקשים מהלקוח ליצור איתנו קשר כדי לבחור עבורו את הדגם הנכון מכל האפשרויות.
