מדריך לבחירת פלטת חימום למעבדה

פלטת חימום היא מכשיר בסיסי שניתן למצוא בכל מעבדה ומיועד בעיקר לחימום מדיה נוזלית

במקרים רבים בשילוב עם בוחש מגנטי לקבלת אחידות טמפרטורה והומוגניות טובה של הנוזל.

שימושים של פלטות חימום

בחירה נכונה של פלטת חימום למעבדה תלויה בדרישות המשתמש:

-טמפרטורת עבודה מקסימלית שדרושה

-גודל הפלטה שדרושה

-בקרת הטמפרטורה הדרושה

-מה השימוש,מה החומרים,החלקים שמחממים

-אחידות הטמפרטורה הדרושה

טמפרטורת עבודה מקסימלית שדרושה

-לטמפרטורת עבודה עד 300-400 צלזיוס משתמשים בפלטות עשויות אלומיניום

שהן בעלות מוליכות תרמית מעולה. ככל שהן עבות יותר ובעלות מסה גדולה יותר כך

אחידות הטמפרטורה בהן טובה יותר.
האחידות מטמפרטורה משתפרת ככל שמתקרבים למרכז הפלטה כי בקצוות הפלטה יש בריחת חום.

הטמפרטורה של פלטות אלומינים מוגבלת עד 370 צלזיוס,מעל 400 מעלות צלזיוס האלומיניום מתחיל לקבל דפורמציה והמשטח הישר מתעוות.

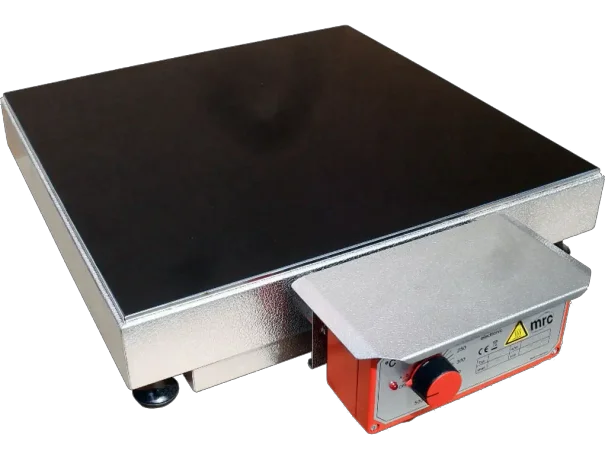

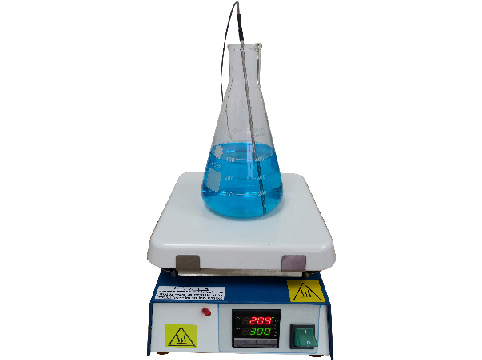

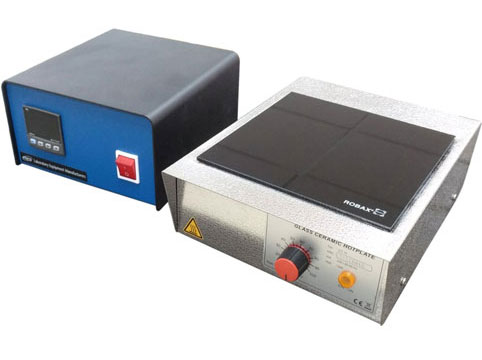

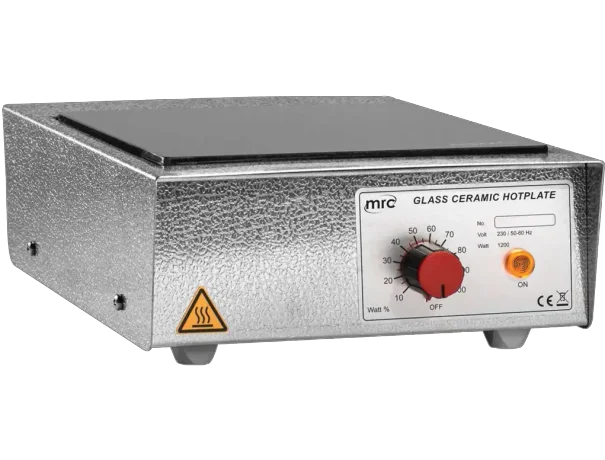

לטמפרטורת עבודה עד 400-500 צלזיוס משתמשים בפלטות עשויות ברזל או פלטות עשויות זכוכית קרמית.

העיבוד של פלטות הברזל פחות חלק משל פלטת הזכוכית הקרמית.

הזכוכית הקרמית עמידה בכימיקלים אך עלולה להישבר כתוצאה ממכות מכניות .

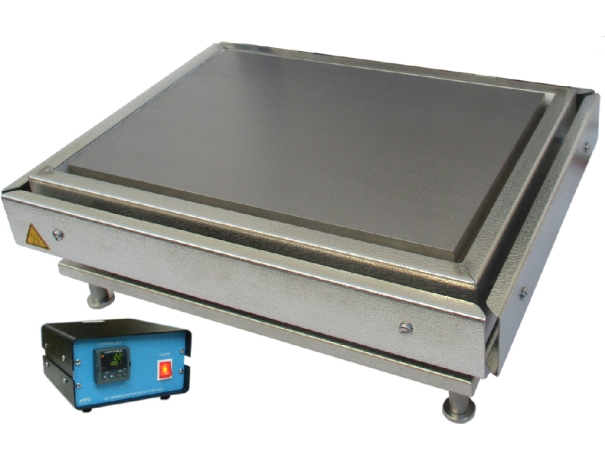

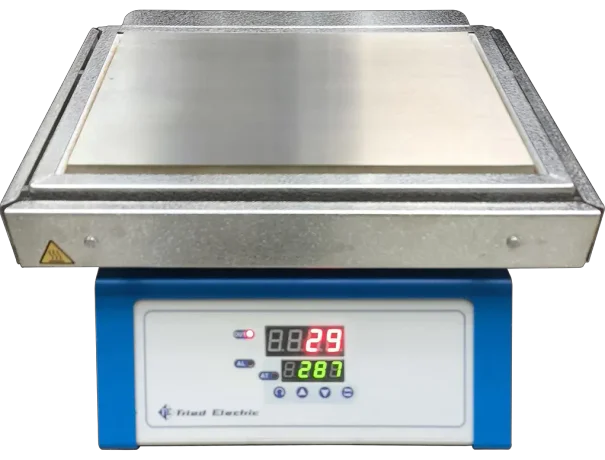

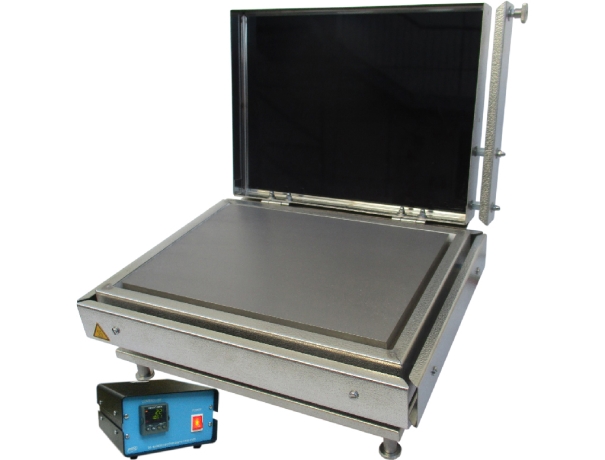

לטמפרטורת עבודה עד 600 צלזיוס עובדים עם פלטות טיטניום.

-גודל הפלטה חימום

ככל שהפלטה גדולה יותר שטח העבודה גדל וצריכת ההספק עולה,

הגודל של הפלטות הקטנות:

115*115מ"מ,175*175מ"מ

הגודל של הפלטות הבינוניות:

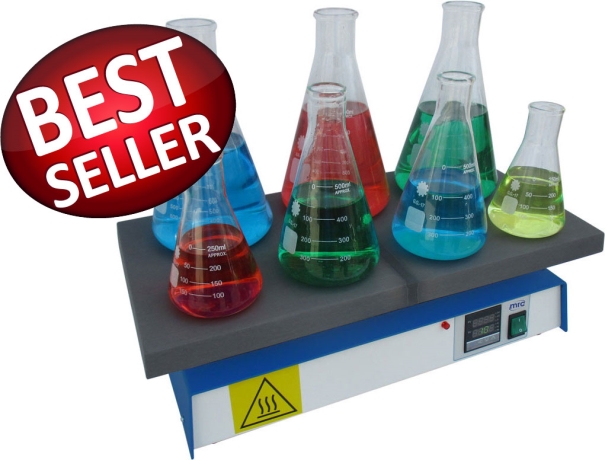

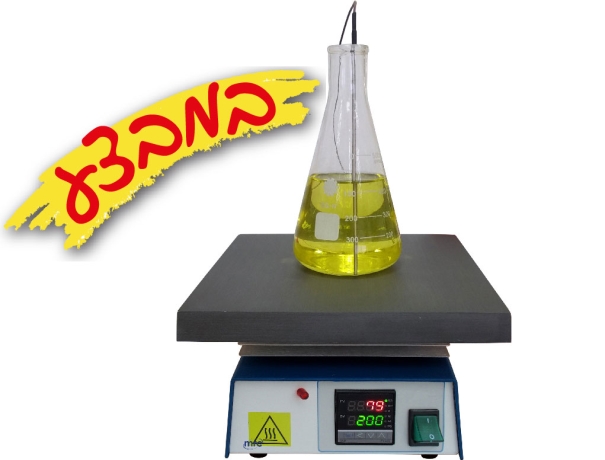

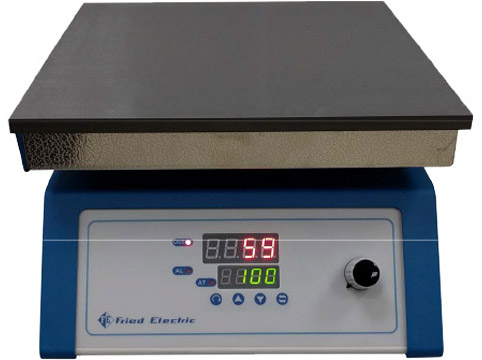

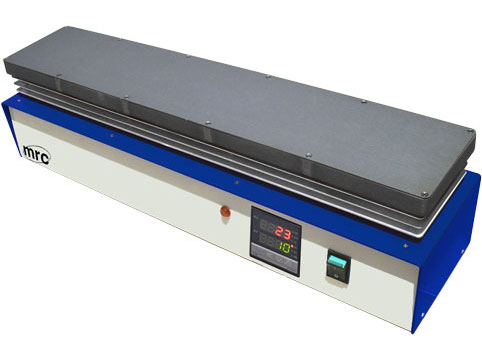

250*250מ"מ,250*500מ"מ, 300*300מ"מ,115*600מ"מ

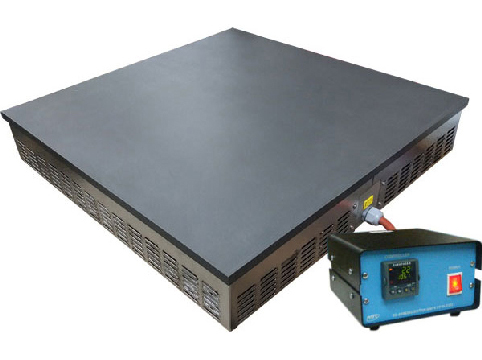

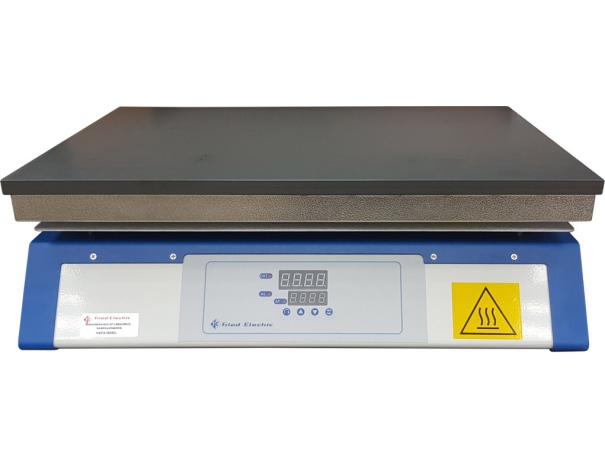

והגודל של הפלטות חימום הענקיות למעבדה

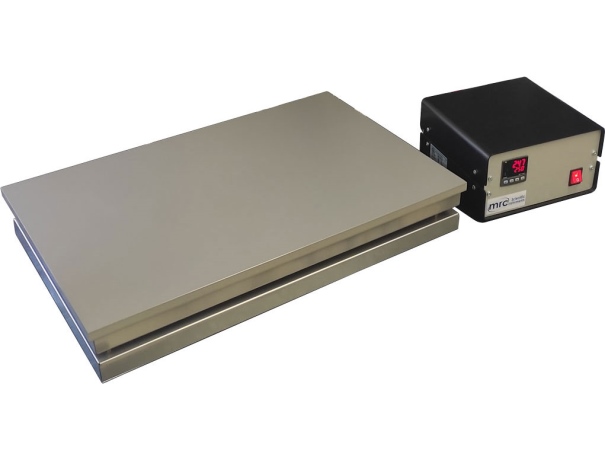

400*600מ"מ,600*600מ"מ

הפלטות הענקיות הן בעלות צריכת הספק גבוה ודורשות הזנת מתח תלת פאזית.

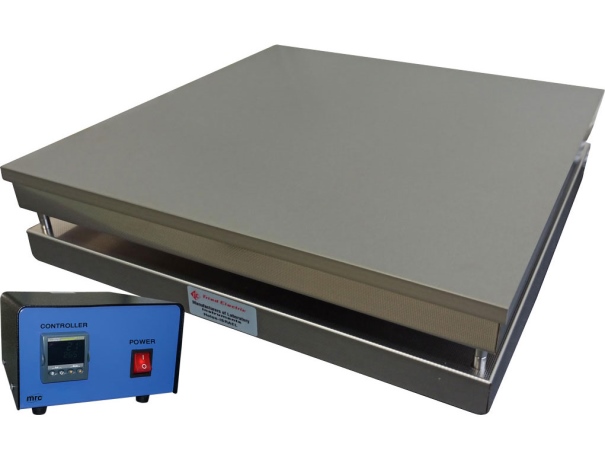

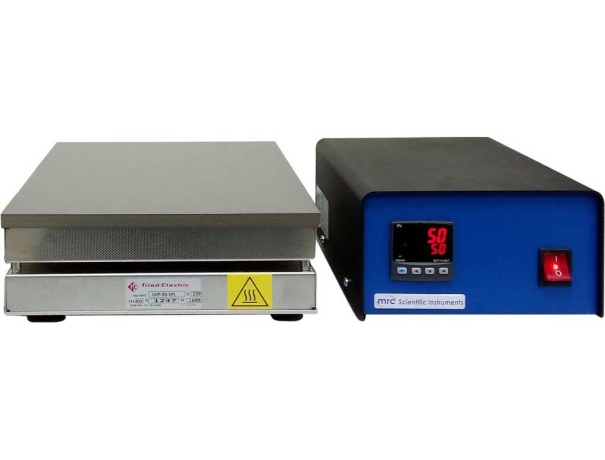

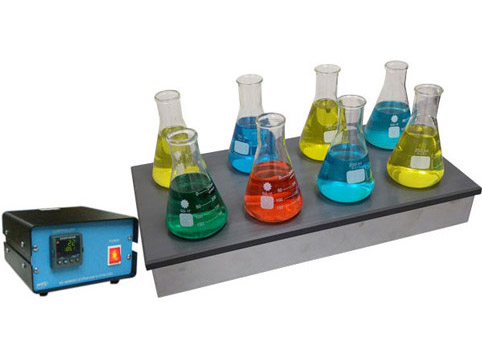

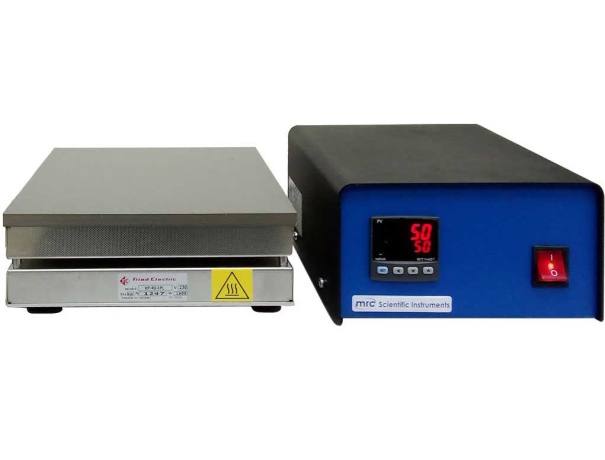

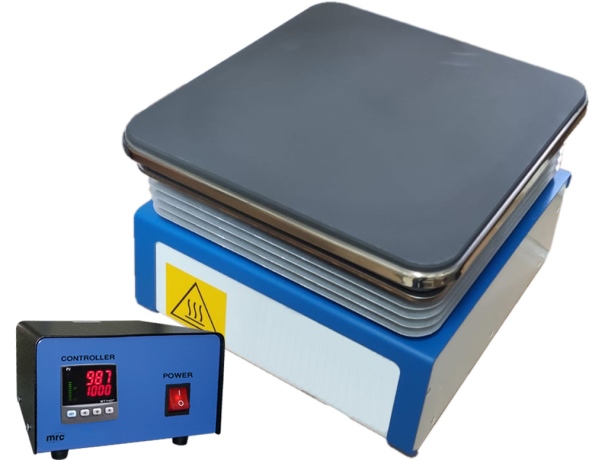

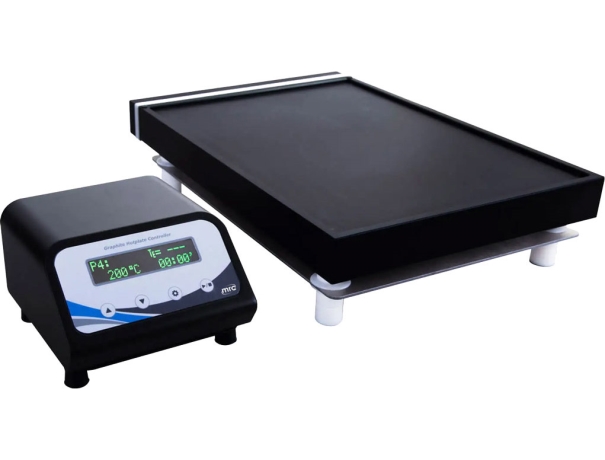

ניתן להזמין את הפלטות עם בקרת טמפרטורה נפרדת.

וניתן לייצר פלטות עם מידות על פי דרישה.

-בקרת הטמפרטורה

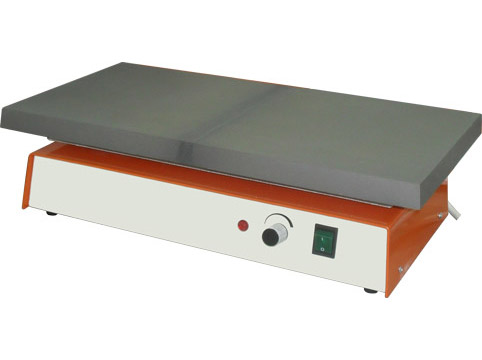

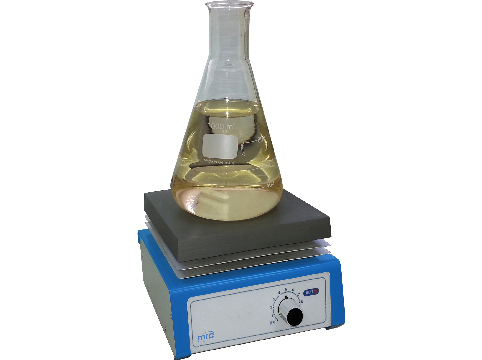

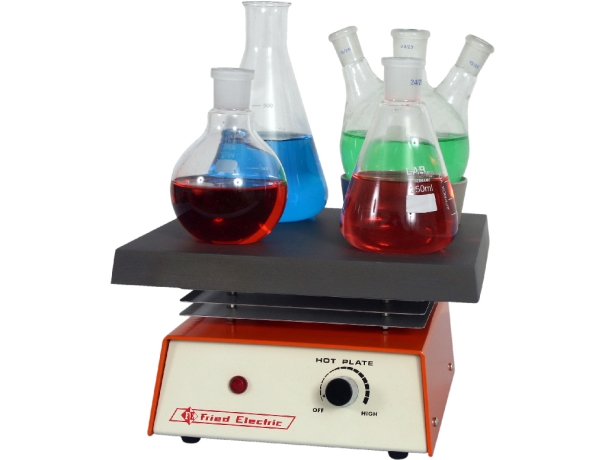

תרמוסטט אנלוגי כאשר דיוק הטמפרטורה אינו חשוב.

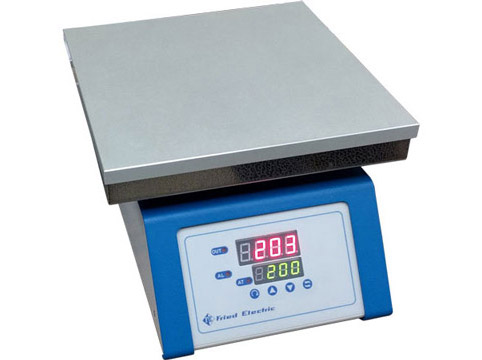

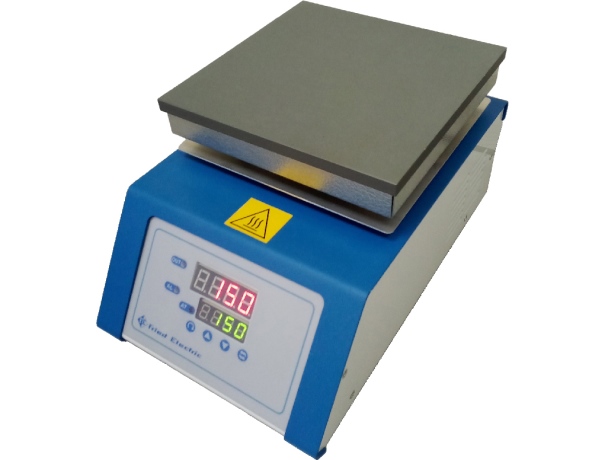

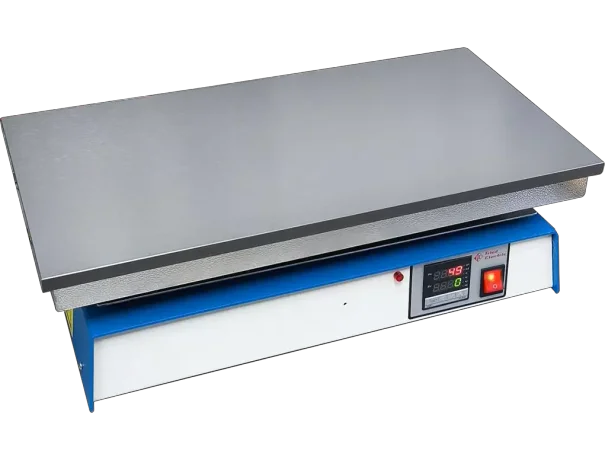

-בקרת טמפרטורה דיגיטלית תאפשר בקרת טמפרטורה מדוייקת של מעלה בודדת,אפשרות לקביעת קצב חימום,אפשרות לטיימר,אפשרות לתקשורת למחשב.

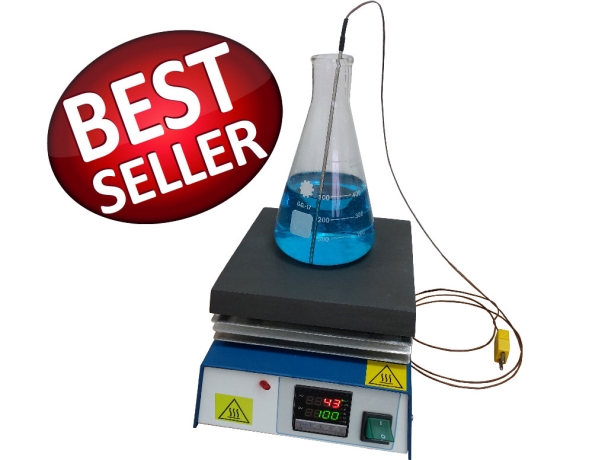

-גשש טמפרטורה חיצוני: יש הפרש בין הטמפרטורה של הפלטה לבין הטמפרטורה של המדיה או על החלק שמנחים

על הפלטה. מכיוון שחיישן הטמפרטורה נמצא בתוך הפלטה ומודד את הטמפרטורה של הפלטה,הטמפרטורה של הנוזל או של החלק שמונחים עליה נמוכים מהטמפרטורה של הפלטה.

יש אפשרות לגשש טמפרטורה חצוני שמחובר לבקר טמפרטורה של הפלטה שאותו טובלים בנוזל או מחברים לחלק שמונח על הפלטה

ואז מבקרים בצורה מדוייקת את הטמפרטורה של הנוזל או החלק.

יש בורר שמאפשר לבחור בין הגשש החצוני לבין הגשש שיושב בתוך הפלטה,

כשעובדים עם הגשש החיצוני חשוב להקפיד שיהיה טבול בנוזל או מחובר לחלק המחומם ולא להניח אותו

בטעות באוויר בצד,כי אז בקר הטמפרטורה לא יזהה עלייה בטמפרטורה וימשיך לתת פקודת חימום והטמפרטורה של הפלטה

תמשיך לעלות למקסימום הטמפרטורה של הפלטה ולגרום לשריפה .

-בקר ביטחון להגנת טמפרטורת יתר-חוג בקרה עצמאי נוסף שינתק את החימום במקרה של תקלה בחוג הבקרה הראשי.

מוסיפים בקר ביטחון בתהליכים ארוכים בלילות ובסופי שבוע כשהפלטה עובדת ללא השגחה.

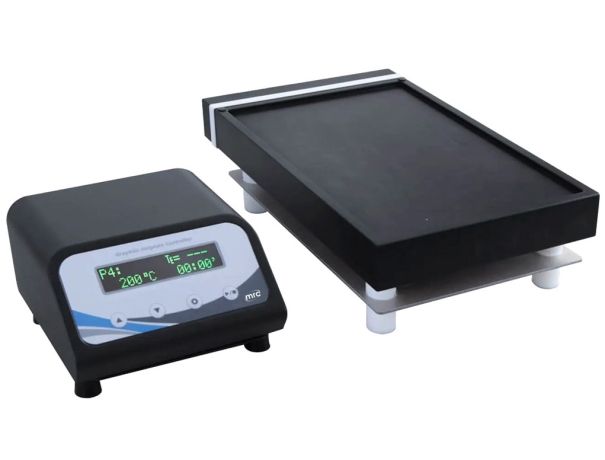

-פרוגרמר טמפרטורה-לקביעת פרופיל טמפרטורה-תוכנית או מספר תוכניות עם מספר סיגמנטים של קצבי עליי ושהייה בטמפרטורת שונות.

אחידות הטמפרטורה

את אחידות הטמפרטורה של הפלטה ניתן לבדוק עם מד טמפרטורה  וגשש שטח-גשש שטח יוצר מגע  טוב עם השטח הנמדד מכיוון שהוא

דק ,רחב וקפיצי ומאפשר למשתמש לבדוק את הטמפרטורה בנקודות שונות של הפלטה כדי לברר את אחידות הטמפרטורה שלה.

ככל שמתרחקים מהקצוות של הפלטה לכיוון פנים הפלטה, אחידות הטמפרטורה משתפרת.בקצוות יש בריחת חום ובדרך כלל השטח האפקטיבי

שבו אחידות הטמפרטורה טובה הוא השטח שמרוחק כ-20מ"מ מהקצוות.

אם רוצים לבדוק את אחידות הטמפרטורה לאורך זמן במספר נקודות על הפלטה, משתמשים באוגר נתונים של מספר ערוצי מדידה.

מדביקים חיישני חוט דקים מסוג טרמוקופל עם ראש גלוי על המשטח של הפלטה בעזרת נייר דבק לטמפרטורה גבוהה,

חשוב להקפיד שייוצר בהדבקה  מגע טוב בין החיישנים לבין הפלטה ולכן יש צורך לשטח

בעזרת מכת פטיש את ראש הטרמוקופל שבא במגע עם הפלטה כדי להגדיל את שטח המגע ביניהם.

פלטות חימום מיוחדות למעבדה

אם עובדים עם כימיקלים תוקפניים ובהתאם לשימוש שנעשה בפלטה,ניתן לצפות את הפלטה בטפלון או באנודייז.

-ניתן לייצר פלטות עשויות נחושת.

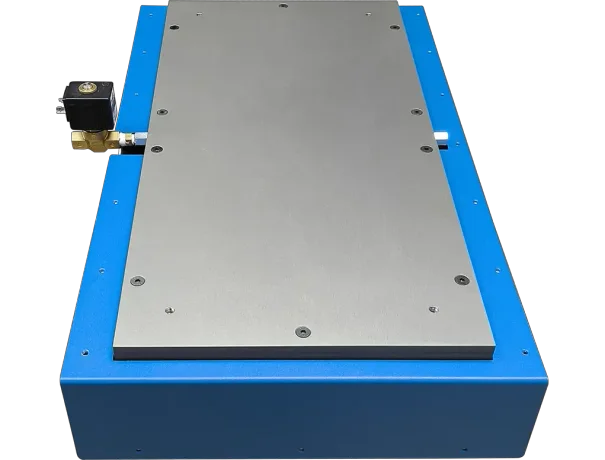

-ניתן לייצר פלטות חימום עם קירור מים או קירור של חנקן נוזלי כאשר נוזל הקירור עובר בתעלות פנימיות בתוך הפלטה.

 -יש פלטות חימום ייעודיות לחימום סליידים,יש אמבטי חול שמבוססים על פלטות חימום ומגיעים עם מסגרת.

-פלטות חימום שהן חלק משולחן העבודה.ניתן ל"שתול" פלטת חימום בשולחן העבודה או במנדף כחלק אינטגרלי של משטח העבודה.
בקרת הטמפרטורה תגיע בנפרד עם כבל מאריך.

-פלטות עם קרור

אמצעי זהירות בעבודה עם פלטת חימום

יש להרחיק מחומרים דליקים-מכיוון שהפלטה חשופה, יש להזהיר את העובדים בסביבתה ואף רצוי לתלות שלט זהירות בקרבתה.

רצוי לעבוד עם כפפות שמיועדות לעבודה בחום ועם מלקחיים.
