ציפוי של מתכות.מדידות של הממשק הכימי להגנה, צביעה והדבקה
רוב המתכות המיוצרות ברחבי העולם נצבעות, מודבקות או מסופקות בציפוי מגן בעת עיבודן. הטנסיומטרים ומכשירי מדידת זווית המגע שלנו בודקים את ההרטבה וההידבקות של חומרי הציפוי, ובכך מאפשרים להשיג איכות מוצר גבוהה ולייעל תהליכים.
יישומי ציפוי מתכת טיפוסיים

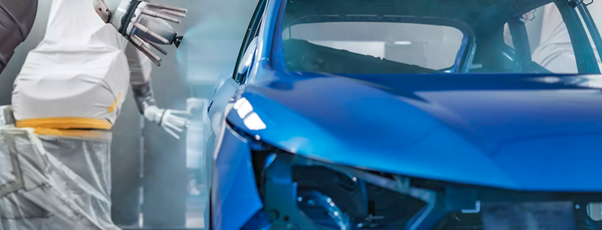

הגנה מפני קורוזיה וצביעה בתעשיית הרכב, בניית ספינות, בניית גשרים ומטוסים
צביעת מכשירי חשמל ביתיים, אלקטרוניקה ותקשורת
ציפוי של תותבות מתכת ושתלים דנטליים להתאמה ביולוגית
הדבקה עם חומרים אחרים כגון פלסטיק, זכוכית או טקסטיל
הדפסת לוחות בדפוס אופסט
הרטבה והדבקה בין הציפויים
לעתים קרובות יש להתאים צבעים ודבקים, במיוחד אלו שהם על בסיס מים, למגע עם משטח המתכת. מכשירי המדידה שלנו קובעים את האנרגיה החופשית של פני השטח ואת הקוטביות של המתכת ואת מתח הפנים של חומר הציפוי.
מידע חשוב שמתקבל על ידי שילוב התוצאות:
- מקדם ההתפשטות הוא מדד להומוגניות ומהירות ההרטבה. זהו גורם מכריע בקביעת האחידות של ציפוי הצבע .
- עבודת ההדבקה מתארת את החוזק שבו נצמד הציפוי או הדבק למשטח המתכת.
-מתח ממשק נמוך בין משטח מתכת לציפוי מעיד על קשר יציב לטווח הארוך. הוא גם קובע את הנטייה להרטבה חוזרת על ידי מים, לדוגמא, מגדיר את איכות ההגנה מפני קורוזיה או של ציפוי לוחית הדפסה.
אבטחת איכות של הגנת פני השטח
אסור שציפויים צבועים והגנות מפני קורוזיה של משטחי המתכת יורטבו על ידי נוזלים שעלולים להיות אגרסיביים כגון מים או תמיסות מלח. זווית המגע היא אפוא מדד ישיר ליעילות ההגנה.
בדיקת טיפול מקדים של פני השטח
תהליך הציפוי הוא בד"כ טיפול מקדים של המתכת. המטרה היא להגדיל את האנרגיה החופשית של פני השטח אשר מופחתת על ידי זיהום או פסיבציה של המתכת. טיפול מקדים יעיל ואחיד מוביל להרטבה טובה ואחידה ו- Surface free energy גבוהה. ניתן לבדוק מדידות אלו באמצעות מכשיר מדידת זווית המגע הנייד שלנו.
אמבטיות ניקוי מכילות חומרים פעילי שטח כחומרי הרטבה וניקוי. מתח הפנים נמדד על מנת לבדוק את יעילותם. ניתן לבדוק את תכולת החומר הפעיל של אמבטיה המכילה חומרים פעילי שטח באמצעות Mobile bubble pressure tensiometer.
מכשירי KRÜSS למפעלי ציפוי בטבילה
ציפוי אלקטרוליטי, אנודיזציה, פוספטציה ופסיבציה כימית
שליטה מדויקת על מתח פנים, הרטבה והידבקות כדי להבטיח ציפוי אחיד ונטול פגמים.
KRUSS מציעה פתרונות מדידה מתקדמים המותאמים לתהליכים אלה, המסייעים ליצרנים לשפר את ביצועי הציפוי ויציבות האמבט.

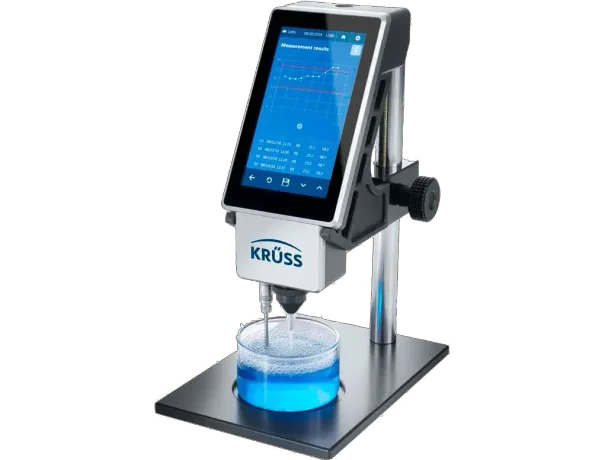

טנסיומטר בועות לחץ – בקרת מתח פנים דינמ
- מודד מתח פנים דינמי (DST) , קריטי עבור ציפוי בטבילה ותהליכי דיפ-קואטינג .
- מבטיח הרטבה טובה של צורות מורכבות** על ידי בקרה על ריכוז חומרים פעילי שטח.
- מונע היווצרות בועות ופגמים באמבטיות אלקטרוליטיות ואנודיזציה.
- דגם מומלץ: KRÜSS BPT Mobile – נייד למעקב אחר האמבט באתר.
https://www.kruss-scientific.com/en/products-services/products/bpt-mobile

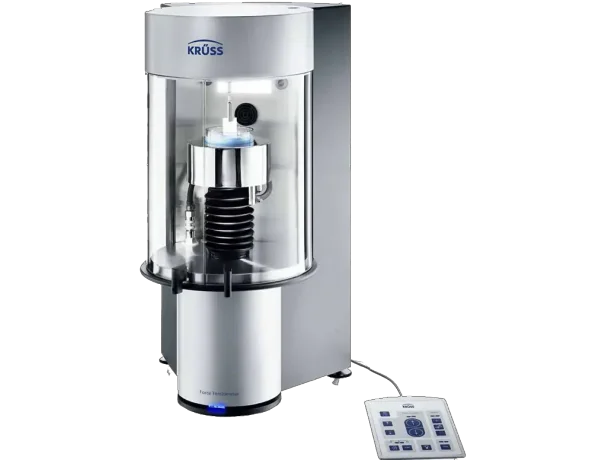

טנסיומטר כוח – מדידת מתח פנים ובין-פאזי
- מודד מתח פנים לניטור יעילות חומרי הרטבה וחומרים פעילי שטח בתמיסות ציפוי.
- בוחן מתח בין-פאזי בין הנוזל לבין המצע כדי לשפר את ההידבקות.
- חיוני לתהליכים כמו ציפוי ללא אלקטרוליזה, דיפ-קואטינג וציפויים כימיים המרתיים .
- דגם מומלץ: KRÜSS K100 Force Tensiometer – בדיקות מעבדה מדויקות.
https://kruss-scientific.com/files/kruss-bro-k100-en.pdf

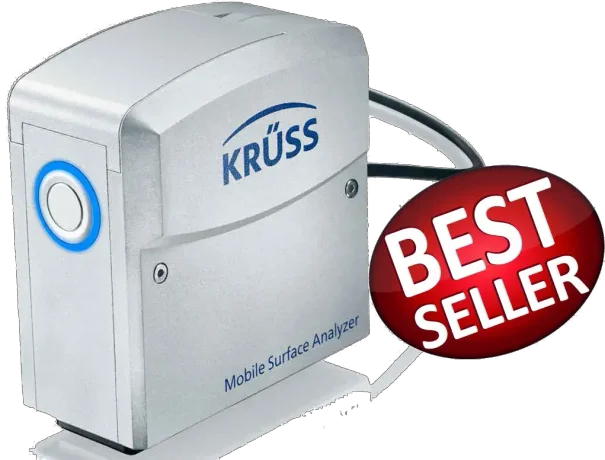

מנתח שטח נייד (MSA) – בדיקת אנרגיית פני השטח (SFE)
- מודד אנרגיית פני השטח (SFE) להערכת התאמת המצע לפני טבילה.
- מבטיח ניקיון פני השטח לשיפור הידבקות הציפוי.
- מזהה התנהגות הידרופובית או הידרופילית של משטחים לפני טיפול מקדים.
- דגם מומלץ: KRÜSS MSA One-Click SFE – בקרת איכות מהירה בקו הייצור.
https://www.kruss-scientific.com/en/products-services/products/msa-one-click-sfe

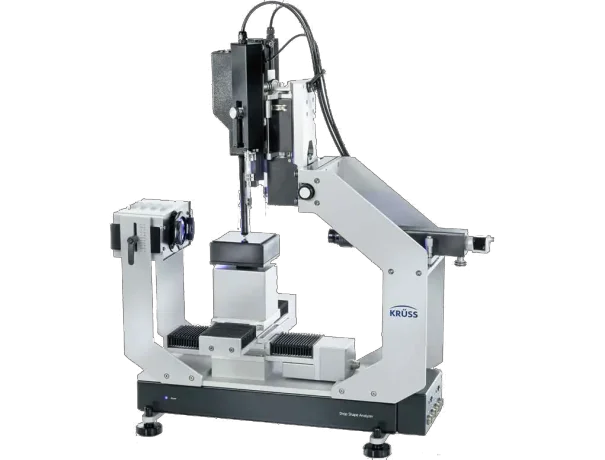

מנתח צורת טיפה (DSA) – מדידת זווית מגע והרטבה
- מודד זוויות מגע להערכת הרטבת המצע באמבטיות טבילה.
- מסייע באופטימיזציה של עובי הציפוי והאחידות שלו .
- שימושי עבור ציפויים קרמיים, פסיבציה, וסרטי הגנה .
- דגם מומלץ: KRÜSS DSA30 – פתרון גמיש לבדיקות מעבדה.
https://www.kruss-scientific.com/en/products-services/products/dsa30s
כיצד מכשירי KRÜSS משפרים תהליכי ציפוי בטבילה
✔ אופטימיזציה של הרכב האמבט – מבטיחים שריכוז החומרים הפעילים אופטימלי.
✔ שיפור אחידות הציפוי – מונעים פגמים כגון חוסר הידבקות, פסים או היווצרות קצף.
✔ שיפור הכנת פני השטח – מוודאים שהמצע נקי לפני הציפוי.
✔ הגדלת היעילות בייצור – מפחיתים בזבוז, עבודת תיקון והשבתות.
✔ שימור תוצאות עקביות – מבטיחים ביצועי ציפוי זהים בכל אצווה.
יישומים אידיאליים עבור מכשירי KRÜSS באמבטיות ציפוי
- ציפוי אלקטרוליטי (כרום, אבץ, ניקל, זהב וכו')
- אנודיזציה ופסיבציה של מתכות
- פוספטציה וציפויים כימיים המרתיים
- ציפוי בטבילה של סרטי הגנה ושכבות אנטי-קורוזיה
- צביעה תעשייתית ואמבטיות לכה
הטכנולוגיה של KRÜSS מאפשרת למפעלי ציפוי באמבטיה להשיג איכות ציפוי גבוהה יותר, הפחתת בזבוז חומרים ואופטימיזציה של תהליכי האמבט , תוך הבטחת הידבקות מעולה ועמידות גבוהה.
מה זה Dip Coater-ציפוי בטבילה?
Dip coater הוא אחד הכלים הפשוטים והרגישים ביותר לציפוי שכבות דקות ואחידות על מצעים כגון מתכות זכוכית וסיליקון.
Dip coating ציפוי מתכת בטבילה הוא תהליך שבו טובלים את המתכת לתוך תמיסה או תחמוצת-SOL מחזיקים זמן קצר לייצוב מושכים אותו החוצה במהירות מבוקרת נוצרת שכבה דקה על פני השטח ולאחר מכן מתבצע ייבוש.
שלבי התהליך
טבילה המצע נכנס לנוזל בצורה מבוקרת כדי למנוע בועות.
שהייה מאפשרת הרטבה מלאה ואיזון.
משיכה זה השלב הקריטי שבו מהירות המשיכה קובעת את עובי הציפוי.
ייבוש והתמצקות אידוי ממס ולעיתים סינטור או פולימריזציה.
פרמטרים קריטיים
מהירות משיכה מהירות גבוהה יותר תיצור שכבה עבה יותר.
צמיגות התמיסה צמיגות גבוהה יותר תיצור שכבה עבה יותר.
מתח פנים משפיע על אחידות וזרימה.
זווית מגע והרטבה חשובים במיוחד במתכות וטיפול פני שטח משפיע באופן משמעותי.
טמפרטורה ולחות משפיעות על קצב האידוי ועל היווצרות פגמים.
קביעת עובי הציפוי
עובי השכבה תלוי בצמיגות התמיסה מהירות המשיכה ומתח הפנים כאשר ההשפעה אינה לינארית ולכן נדרש כיול מדויק של הפרמטרים.
שימושים בציפויי מתכות
ציפויי sol gel כגון סיליקה טיטניה וזירקוניה.
ציפויים אנטי קורוזיביים.
שכבות פונקציונליות הידרופוביות או הידרופיליות.
שכבות אופטיות דקות.
שכבות מקדימות לפני תהליכי sintering או PVD CVD
בעיות נפוצות
נזילות או טפטוף כתוצאה ממהירות גבוהה מדי או צמיגות נמוכה.
אידוי לא אחיד הגורם לפגמים.
פסים הנוצרים מויברציות או זרימה לא יציבה.
בועות עקב טבילה לא נכונה או זיהום פני שטח.
אדהזיה נמוכה עקב חוסר טיפול פני שטח.
טיפים לעבודה עם מתכות
ניקוי כימי וטיפול פלזמה או קורונה משפרים משמעותית את האדהזיה.
שליטה בלחות משפרת את איכות הציפוי.
טווח מהירות משיכה של 1 עד 10 מילימטר לשנייה מתאים כנקודת התחלה.

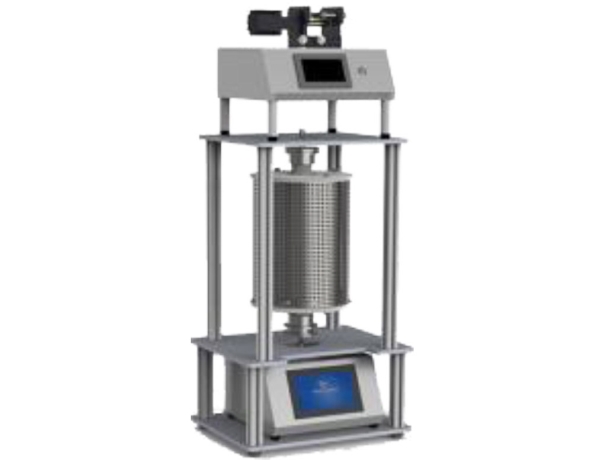

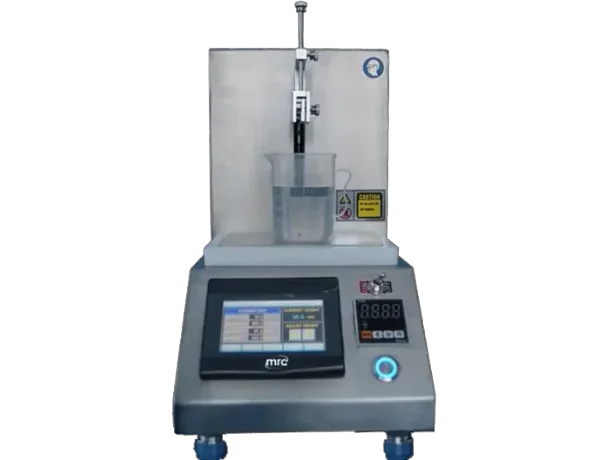

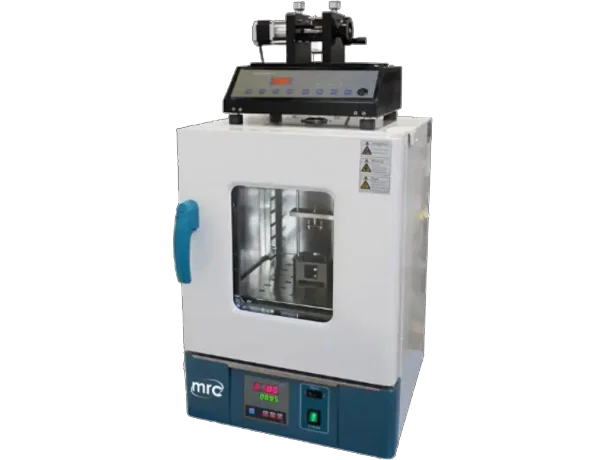

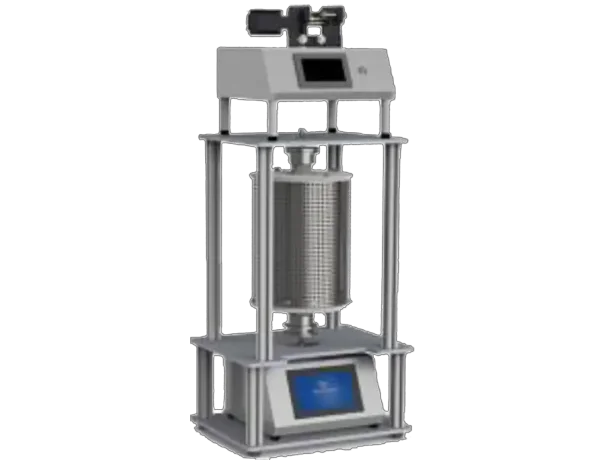

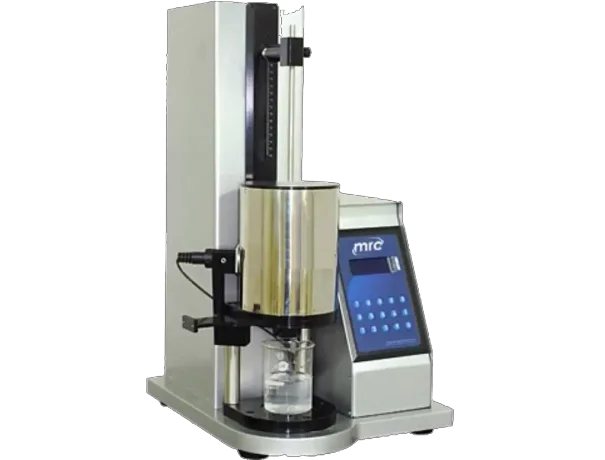

Dip coater מעבדתי מה המכשיר עושה.?
הוא מערכת שליטה מדויקת בתהליך הציפוי שמאפשרת חזרתיות ואחידות בתהליך הייצור
מבצע תנועה מבוקרת של טבילה ומשיכה במהירויות מדויקות מאוד.
שולט בזמני שהייה וזמני המתנה.
מאפשר מחזורי ציפוי חוזרים.
מספק דיוק גבוה בתנועה המאפשר שליטה בעובי הציפוי.
רכיבי המערכת
זרוע אנכית.
בקר מהירות.
מערכת שליטה בפרופילים.
מחזיק דוגמאות.
לעיתים גם מערכת סביבה מבוקרת-תנור ושליטה בטמפרטורה ואידוי.
חשיבות השימוש במכשיר
מונע שינויים לא מבוקרים במהירות.
מפחית פגמים ואי אחידות.
מאפשר מעבר מתהליך מחקרי לתהליך תעשייתי.
תחומי שימוש
ציפויי sol gel.
ציפויים אנטי קורוזיביים.
שכבות אופטיות.
ננו ציפויים.
מחקר חומרים.
המכשיר שולט בתנועה בלבד ואינו מחליף שליטה בכימיה של התמיסה ניקוי פני שטח ותנאי ייבוש
.
