צנטריפוגות המטוקריט

צנטריפוגות המטוקריט מעבדתיות: ניתוח הנדסי, קליני וטכנולוגי מורחב

פרק 1: תעשיות יעד, משתמשים ויישומים מורחבים

צנטריפוגת ההמטוקריט (Hematocrit / Micro-Hematocrit Centrifuge) מהווה מתקן הפרדה ייעודי בעל חשיבות מכרעת ברפואה הקלינית, בהמטולוגיה, ברפואת חירום ובבנקי דם. המכשיר מתוכנן במיוחד לקביעה מהירה, מדויקת והדירה של נפח כדוריות הדם הדחוסות (Packed Cell Volume - PCV) ביחס לנפח הדם הכולל. בדיקה זו מהווה אבן ראשה דיאגנוסטית להערכת יכולת נשיאת החמצן של הדם, אבחון מצבי חוסר או עודף תאי דם וקבלת החלטות טיפוליות דחופות.

1.1 דיאגנוסטיקה קלינית, המטולוגיה ורפואת תהליכים

ברפואה הקלינית, מדד ההמטוקריט הוא אחד המדדים הנפוצים והחיוניים ביותר. קביעת אחוז כדוריות הדם הדחוסות משמשת לאבחון ולמעקב במגוון רחב של תרחישים רפואיים:

אבחון ומעקב אחר מצבי אנמיה:
ירידה באחוז ההמטוקריט מעידה על ירידה במסת כדוריות הדם האדומות, כתוצאה ממחלות כרוניות, חוסר ברזל, המוליזה או כשל בייצור תאי דם במח העצם.

זיהוי פוליציטמיה ועודף תאי דם:
עלייה חריגה באחוז ההמטוקריט מצביעה על ייצור מוגבר של כדוריות דם אדומות, מצב המעלה את צמיגות הדם ומגדיל את הסיכון לאירועים תרומבואמבוליים.

הערכת דרגות התייבשות ומאזן נוזלים:
אובדן נוזלים פלזמטיים גורם להמוקונסנטרציה (ריכוז יתר של הדם), המתבטאת בעלייה יחסית באחוז ההמטוקריט. המדד מאפשר לנטר את תגובת המטופל למתן נוזלים אינטראווניים.

אבחון וניטור דימומים אקוטיים:
במצבי טראומה או דימום פנימי, ירידה הדרגתית בהמטוקריט משקפת את היקף אובדן הדם ומנחה את הצוות הרפואי לגבי הצורך במתן עירויי דם.

1.2 רפואת חירום, טיפול נמרץ ונקודות טיפול (Point-of-Care)

במחלקות לרפואת חירום, ביחידות לטיפול נמרץ ובחדרי ניתוח, הזמן הוא משתנה קריטי. צנטריפוגת ההמטוקריט מאפשרת לקבל תוצאה כמותית מדויקת בתוך 3 עד 5 דקות בלבד, ישירות ליד מיטת המטופל (Point-of-Care Testing), ללא תלות בזמני השריון והעיבוד של מעבדה המטולוגית מרכזית. יכולת זו חיונית לקבלת החלטות קריטיות בזמן אמת במהלך ניתוחים מורכבים או אירועי רב-נפגעים.

1.3 רפואת ילדים, פגיות ורפואת ילודים (Pediatrics & Neonatology)

בתינוקות, בפגים ובפגים זעירים, נפח הדם הכולל הוא קטן מאוד, וכל לקיחת דם נורמטיבית במבחנה רגילה עלולה לגרום לאנמיה יאטרוגנית. צנטריפוגת המטוקריט דורשת נפח דגימה זעיר בלבד, כ-50 עד 75 מיקרוליטר, הנלקח בקפילרת זכוכית דקה באמצעות דקירת אצבע או עקב עדינה. מאפיין הנדסי זה הופך את הטכנולוגיה לסטנדרט הטיפולי היחיד הבטוח בטיפול נמרץ יילודים.

1.4 בנקי דם, תחנות תרומת דם וניידות איסוף

בתחנות תרומת דם ובניידות איסוף דם בשטח, קיימת חובה רגולטורית לוודא שרמת ההמוגלובין וההמטוקריט של התורם תקינה בטרם אישור התרומה. צנטריפוגת המטוקריט קומפקטית מאפשרת סינון מהיר, אמין ובטוח של תורמים, ומונעת התרמת דם מאנשים הסובלים מאנמיה גבולית או לא מאובחנת.

1.5 רפואה וטרינרית, מחקר פיזיולוגי ורפואת ספורט

רפואה וטרינרית:
הערכת המטוקריט בבעלי חיים קטנים וגדולים, יונקים, ציפורים וזוחלים, לאבחון טפילים בדם, התייבשות ומחלות זיהומיות, תוך שימוש בנפחי דגימה מזעריים.

רפואת ספורט ומחקר פיזיולוגי:
ניטור נפח הפלזמה והסתגלות המטולוגית של ספורטאים לתנאי גובה, אימוני סבולת, או זיהוי שימוש בחומרי סימום המעלים את ההמטוקריט באופן מלאכותי.

פרק 2: מדריך הנדסי לבחירה (Selection Guide)

בחירת צנטריפוגת המטוקריט מבוססת על ניתוח דרישות התפקוד, העומס התפעולי והבטיחות הנדרשים בסביבת העבודה. להלן ניתוח הקריטריונים המרכזיים:

2.1 מורפולוגיה הנדסית ייחודית - רוטור דיסק קפילרי (Capillary Disc Rotor)

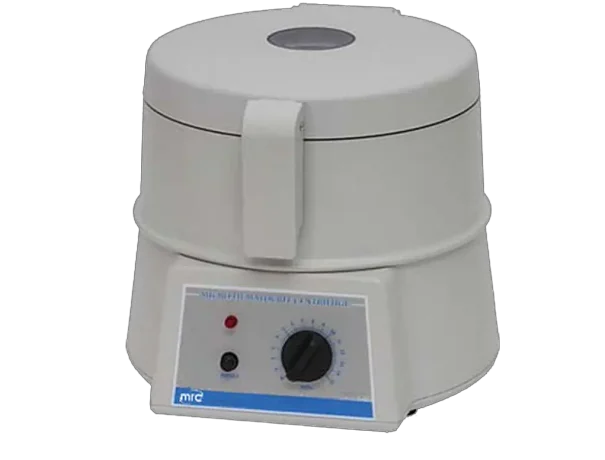

בניגוד לצנטריפוגות מעבדה סטנדרטיות המארחות מבחנות אנכיות או קונוסיות, צנטריפוגת המטוקריט מבוססת על רוטור דיסק שטוח ומאוזן. הרוטור מכיל חריצים רדיאליים מדויקים, לרוב 24 עד 30 חריצים, המתוכננים לתמוך בקפילרות הזכוכית הדקות לכל אורכן. תמיכה מבנית זו חיונית למניעת שבירת הזכוכית תחת כוחות צנטריפוגליים כבירים. במרכז הדיסק מותקן מנגנון מהדק מרכזי המבטיח קיבוע מוחלט של הקפילרות.

2.2 כוח צנטריפוגלי יחסי (RCF) וזמני הרצה להשגת דחיסה מלאה

הפרדה מלאה ודחיסה מוחלטת של כדוריות הדם בתחתית הקפילרה (Complete Red Cell Packing) מחייבות הפעלת כוח צנטריפוגלי יחסי גבוה מאוד. צנטריפוגות המטוקריט פועלות בטווח RCF של 12,000g עד 15,000g, השקול למהירויות סיבוב של 11,000 עד 15,000 סל"ד. הפעלת כוח זה במשך 3 עד 5 דקות מבטיחה אריזה צפופה של התאים ללא הותרת נוזל פלזמתי חופשי ביניהם, דבר המבטיח תוצאת המטוקריט מדויקת ובלתי תלויה בזמן.

2.3 סוגי קפילרות וטכניקות איטום

ההתאמה ההנדסית של הציוד כוללת התחשבות בסוגי הקפילרות שבשימוש:

קפילרות מצופות הפרין (Heparinized Capillaries):
משמשות לאיסוף דם נימי ישיר מדקירת אצבע. ציפוי ההפרין הפנימי מונע קרישה מידית של הדם בתוך הקפילרה במהלך האיסוף והסרכוז.

קפילרות ללא נוגד קרישה (Plain Capillaries):
משמשות לדגימות דם שכבר נלקחו במבחנות המכילות נוגדי קרישה מעבדתיים.

טכניקת איטום בשעווה (Sealing Wax):
תחתית הקפילרה נחסמת לפני הסרכוז באמצעות נעיצה במגש שעוות איטום ייעודית. אטם השעווה חייב לעמוד בלחץ ההידרוסטטי העצום שנוצר בתחתית הקפילרה במהלך הסיבוב המהיר.

2.4 אוורור התא, פיזור חום וניהול תרמי

סיבוב הדיסק במהירות גבוהה מייצר חיכוך אווירודינמי ניכר בתוך תא הסרכוז. התחממות יתר של התא עלולה לגרום להמוליזה תרמית של כדוריות הדם ולפגיעה במבנה הדגימה. לפיכך, צנטריפוגות המטוקריט כוללות מערכות אוורור אקטיביות ומעטפת אלומיניום המפזרת חום ביעילות, כדי לשמור על טמפרטורה יציבה שאינה עולה על טמפרטורת החדר.

2.5 מאפייני מבנה שולחני, יציבות ושיכוך רעידות

צנטריפוגות המטוקריט מתוכננות כמכשירים שולחניים קומפקטיים במיוחד, המותאמים לעבודה במעבדות צפופות או בתוך תחנות איסוף דם ניידות. המבנה המכני כולל רגליות יניקה אלסטומריות ובולמי זעזועים פנימיים הסופגים את התנודות הדינמיות, ומבטיחים עבודה שקטה ללא העברת רעידות למשטח העבודה.

פרק 3: אופציות, תצורות וציוד עזר

3.1 תצורות רוטורים היברידיים וכפולים

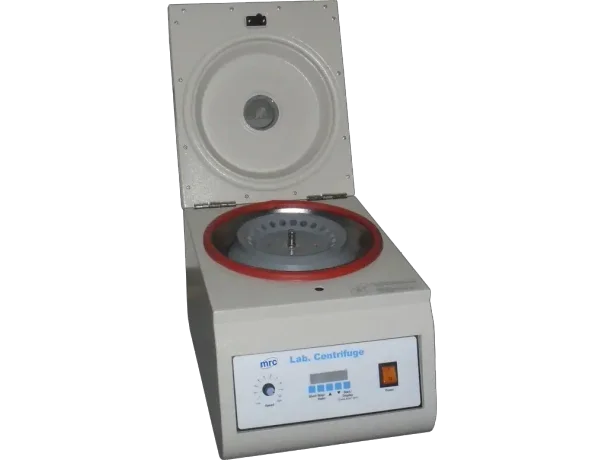

לצד רוטור הדיסק הקלאסי, קיימות תצורות מודרניות המציעות רוטורים היברידיים. רוטורים אלה כוללים חריצים רדיאליים לקפילרות המטוקריט ובמקביל קדחים לצינוריות מיקרו סטנדרטיות, 1.5 או 2.0 מיליליטר. תצורה זו מעניקה גמישות תפעולית רבה במעבדות קטנות, ומאפשרת לבצע גם סרכוז המטוקריט וגם הפרדת דגימות מולקולריות או כימיות באותו מכשיר.

3.2 מכסים ומערכות אטימה לסיכון ביולוגי (Bio-Hazard / Biocontainment)

עבודה עם קפילרות זכוכית המכילות דם טומנת בחובה סיכון בטיחותי של שבירת זכוכית והיווצרות אירוסולים נגועים. צנטריפוגות המטוקריט מתקדמות מצוידות במכסי רוטור אטומים הרמטית לאירוסולים (Bio-Containment Lids) הכוללים אטמי אלסטומר פנימיים.

המכסה הננעל מבטיח שגם במקרה של שבירת קפילרה, הדם והזכוכית ייכלאו לחלוטין בתוך הדיסק. ניתן להוציא את הרוטור הנעול במלואו ולהעבירו לחיטוי ופתיחה בטוחה בתוך מנדף בטיחות ביולוגי (Biosafety Cabinet). המכסים והרוטורים מתוכננים לעמוד בעשרות מחזורי עיקור באוטוקלאב, 121°C או 134°C.

3.3 מתקני קריאה אופטיים מובנים (Integrated Optical Readers)

לצורך פענוח אחוז ההמטוקריט בסיום הסרכוז, משתמשים במתקני קריאה אופטיים:

סרגל קריאה היקפי מובנה על המכסה (Circular Disc Reader):
מכסה הדיסק כולל סרגל אופטי מובנה המאפשר לקרוא את אחוז ההמטוקריט ישירות מעל הקפילרה מבלי להוציא אותה מהחריץ.

לוח קריאה ליניארי חיצוני (Linear Evaluation Card):
לוח מודפס שבו מניחים את הקפילרה, מתאימים את קו הבסיס של השעווה וקו הפלזמה העליון, וקוראים את קו הממשק של כדוריות הדם האדומות.

3.4 ציוד עזר נלווה לרפואת המטוקריט

מערך העזר של צנטריפוגת ההמטוקריט כולל מגשי שעוות איטום בעלי מספור קדחים, קפילרות כיול זכוכיתיות בסטנדרט גבוה, וטיימרים דיגיטליים מדויקים לבקרה תפעולית.

פרק 4: פרמטרים קריטיים ומצבי עבודה

4.1 הפרדה חדה בין שלוש הפאזות בדגימה

בסיום תהליך הסרכוז, הדם בקפילרה מופרד לשלוש פאזות מובחנות היטב:

כדוריות דם אדומות דחוסות (Packed Red Blood Cells):
הפאזה הכבדה ביותר המתמקמת בתחתית הקפילרה, בצמוד לאטם השעווה. אחוז נפח זה מתוך כלל האורך הוא מדד ההמטוקריט.

שכבת הביניים (Buffy Coat):
פס לבן-אפרפר דק המתמקם ישירות מעל כדוריות הדם האדומות. שכבה זו מכילה את כדוריות הדם הלבנות (לויקוציטים) והטרומבוציטים.

פלזמה צלולה (Clear Plasma):
הפאזה הנוזלית העליונה, הנקייה מתאים, המשמשת לעיתים גם לבדיקות כימיות או לקביעת ריכוז חלבון קפילרי.

4.2 שלמות איטום השעווה ומניעת בריחת דגימה

איכות איטום השעווה בתחתית הקפילרה היא תנאי בלעדי להצלחת הבדיקה. איטום חלקי או שעווה רכה מדי יגרמו לבריחת הדם אל מחוץ לקפילרה במהלך ההאצה, דבר המוביל לאובדן הדגימה, לזיהום תא הסרכוז ולשגיאת מדידה חמורה.

4.3 פרופילי האצה ובלימה מבוקרים

הגעה מהירה למהירות מרבית חיונית להשגת הפרדה יעילה בזמן קצר. עם זאת, שלב ההאטה והבלימה מחייב בקרת בלימה רכה (Soft Brake) בעוצמה מתונה, כדי למנוע זעזועים הידרודינמיים שיגרמו לערבוב מחדש של קו הממשק בין כדוריות הדם לפלזמה.

4.4 דיוק הקריאה הוויזואלית ומניעת טעויות זווית ראייה (Parallax Error)

בעת קריאת אחוז ההמטוקריט בסרגל המדידה, המפעיל נדרש לאפס במדויק את קו הממשק שבין השעווה לדם בתחתית, ואת קו קצה הפלזמה בחלק העליון. קריאה בזווית אלכסונית מייצרת שגיאת זווית ראייה (Parallax Error) המשנה את התוצאה באחוזים שלמים. מתקני קריאה מתקדמים כוללים זכוכית מגדלת ומכוון אנכי המבטלים שגיאה זו.

פרק 5: תקינה בינלאומית ותקני עבודה

5.1 תקינה רפואית ודיאגנוסטית (IVD / IVDR)

צנטריפוגות המטוקריט המשמשות באבחון רפואי קליני מוגדרות כציוד דיאגנוסטי חוץ-גופי וכפופות לרגולציה האירופית (IVDR) והאמריקאית (FDA). הציוד נדרש להוכיח הדירות, דיוק אנליטי ועמידות בבקרת איכות קפדנית.

5.2 תקני בטיחות חשמלית ומכנית (EN/IEC 61010-2-020)

הציוד מחויב בעמידה בתקני בטיחות לציוד מעבדתי, הכוללים מנגנוני נעילת מכסה כפולים המונעים פתיחה כל עוד הרוטור מסתובב, זיהוי אוטומטי של אי-איזון, ועמידות מבנית של המעטפת לבלימת שברי זכוכית במקרה של כשל מכני.

5.3 נהלי בקרת איכות, כיול ותחזוקה מונעת (ISO 15189 / CLSI)

שגרה מעבדתית תקינה דורשת ביצוע פרוטוקולי כיול ותחזוקה תקופתיים:

כיול מהירות סיבוב (RPM):
אימות מהירות הסיבוב באמצעות טכומטר אופטי כיולי דרך חלונית הקריאה במכסה המכשיר.

כיול טיימר בדיקה:
אימות דיוק שעון העצר המובנה במכשיר באמצעות טיימר כיולי חיצוני.

תחזוקה וחיטוי הדיסק:
ניקוי יומיומי של חריצי הדיסק משאריות שעווה, חיטוי בחומרי חיטוי מתאימים, ובדיקה חזותית תקופתית לשלילת סדקים או קורוזיה בדיסק האלומיניום.
