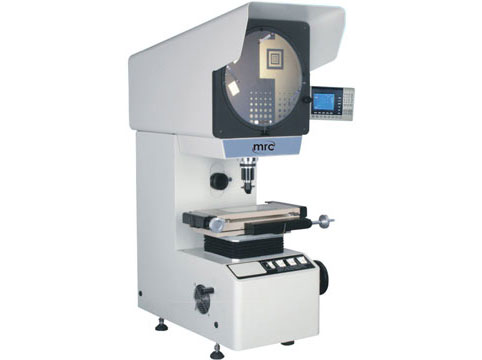

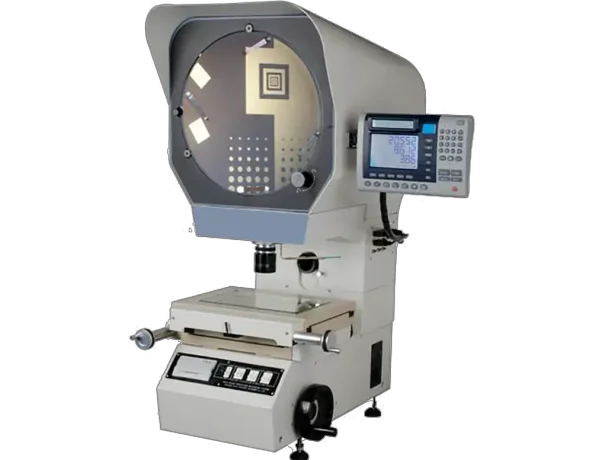

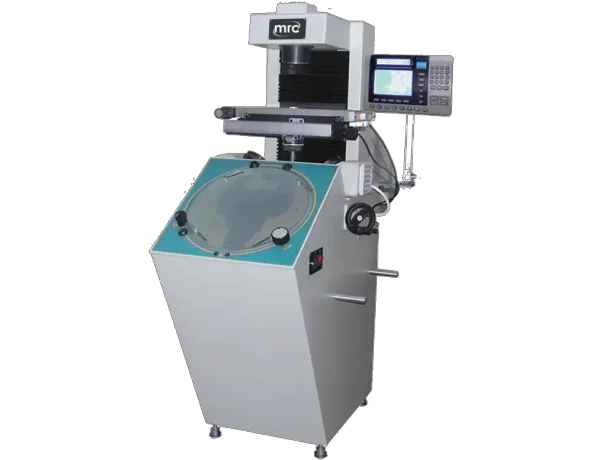

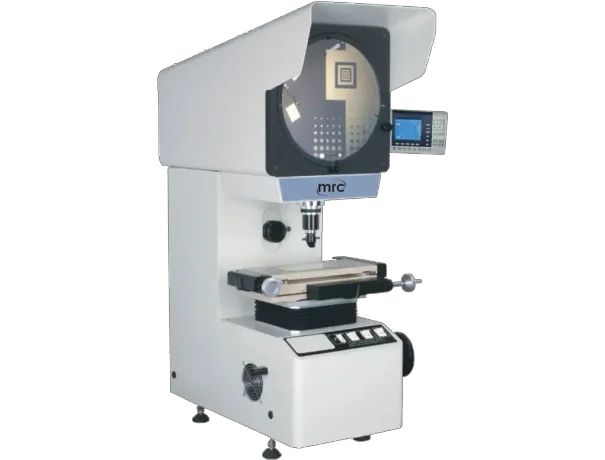

קומפרטורים-מטולי פרופיל

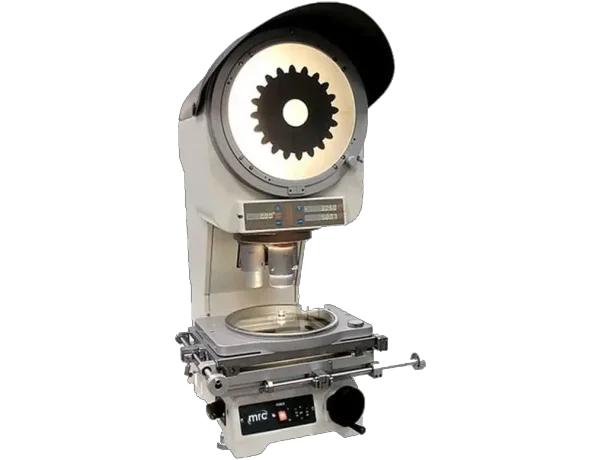

קומפרטור הוא מכשיר מדויק שנועד להגדיל ולהקרין את דמותו של אובייקט על גבי מסך לצורך מדידה ובדיקה. המכשיר נפוץ בתעשיות שונות ומשמש לניתוח מידות וגיאומטריה של חלקים קטנים ומורכבים בדיוק יוצא דופן.
קומפרטורים מיועדים לשימוש בייצור, תעשיות תעופה, תעשיית הרכב וייצור כלי עבודה, כדי לוודא שהרכיבים עומדים במפרטים מחמירים.
בתעשיות שבהן אפילו שבריר מילימטר יכול להשפיע על הביצועים, קומפרטורים מספקים את הדיוק הדרוש לשמירה על תקנים והפחתת בזבוז.

רכיבים עיקריים של קומפרטור

מערכת אופטית

עדשות ומקור אור
המערכת האופטית היא הליבה של קומפרטור. היא כוללת עדשות להגדלה ומקור אור שמאיר את האובייקט, ומבטיח הקרנה ברורה ומפורטת.

מסך ותכונות הגדלה
המסך מציג את התמונה המוגדלת, בעוד שהגדלה ניתנת להתאמה מאפשרת למפעילים לבחון היבטים שונים של האובייקט בקלות.

מנגנוני מדידה

סקאלות ותצוגה דיגיטלית
סקאלות מדידה מדויקות ותצוגה דיגיטלית מאפשרות איסוף נתונים מדויק, ומפחיתות את הסיכון לטעויות אנושיות.

שילוב תוכנה לניתוח מתקדם
קומפרטורים מודרניים מצוידים בתוכנה שיכולה לעבד נתונים מורכבים, ליצור דוחות ולאפשר ניתוח מתקדם.

מסייעים בהערכת ושיפור עיצובים של כלים ותבניות, ומבטיחים ייצור ללא פגמים.

יתרונות בשימוש בקומפרטור

בדיקה בלתי הרסנית
מאפשרים מדידה ללא פגיעה באובייקט, ובכך משמר את שלמותו.

גמישות במדידה
מבורגים קטנים ועד תבניות מורכבות, הם יכולים להתמודד עם מגוון רחב של אובייקטים.

דיוק ואמינות גבוהים
עם מערכות אופטיות ודיגיטליות מתקדמות, הם מספקים דיוק שאין לו תחרות.

כיצד לרכוש קומפרטור מתאים

הבנת צורכי המדידה שלך
נתח את האובייקטים שברצונך למדוד ובחר אחד עם תכונות מתאימות.

הערכת תכונות מפתח

הגדלה ורזולוציה
הגדלה ורזולוציה גבוהות הן קריטיות לבדיקות מפורטות.

יכולות שילוב נתונים
ודא שהקומפקטור תומך בשילוב תוכנה לניתוח מתקדם.

שיקולי תקציב
מצא איזון בין הצרכים שלך לתקציב הזמין כדי לבחור את האופציה המשתלמת ביותר.

כיצד להשתמש בקומפרטור

1. הגדרה וכיול
• הפעלת המכשיר: הפעל את פרופיל הקומפרטור ומקור האור.
• כיול: השתמשו בסטנדרט כיול (כגון סרגל זכוכית או רכיב ייחוס) כדי לוודא שהמכשיר מכויל כראוי.
• בחירת הגדלה: בחר את עדשת ההגדלה המתאימה (לדוגמה, 10x, 20x וכו') בהתאם לצורך.
2. מיקום הרכיב
• ניקוי הרכיב: וודא שהרכיב המיועד למדידה נקי מאבק ופסולת.
• מיקום על הבמה: מקם את הרכיב בבטחה על משטח העבודה (במת זכוכית) ויישר אותו לכיוון הרצוי.
• התאמת מחזיקים (אם רלוונטי): השתמשו בתפסנים או מחזיקים לפי הצורך לשמירה על יציבות החלק.
3. מיקוד התמונה
• התאמת הבמה: הזז את הבמה באמצעות ברגי מיקרומטר בצירים X ו-Y כדי למרכז את החלק תחת מקור האור.
• כפתור המיקוד: סובב את כפתור המיקוד עד שהתמונה מופיעה חדה על מסך ההקרנה.
4. יישור הרכיב
• יישור: יישר את החלק על המסך כך שתכונותיו יתאימו לצירי המדידה.
• שימוש בפרוטרקטור (אם יש): השתמש בסקאלת פרוטרקטור למדידות זוויתיות.
5. ביצוע מדידות
• מדידות ליניאריות: השתמש בסקאלות המיקרומטר בצירים X ו-Y למדידת מרחקים או מידות.
• מדידות זוויתיות: השתמש בפרוטרקטור למדידת זוויות.
• השוואה לתבנית: הנח תבנית או שבלונה (אם רלוונטי) על המסך כדי להשוות את פרופיל הרכיב למידות סטנדרטיות.
6. תיעוד מדידות
• רשמו את המדידות שנצפו. במודרניים עשויות להיות תצוגות דיגיטליות או תוכנה ללכידת ותיעוד הנתונים אוטומטית.
7. ניתוח הפרופיל
• בדוק אם קיימים סטיות או פגמים, כגון קצוות שאינם מיושרים, מידות שגויות או אי-סדירויות במשטח.
8. כיבוי המכשיר
• לאחר השימוש, כבה את מקור האור ואת המכשיר הראשי כדי למנוע התחממות יתר או שחיקה של רכיבים.

יישומים

בקרת איכות בייצור

• מדידת חלקים מורכבים: הם משמשים לבדיקת רכיבים מורכבים, כדי לוודא שהם עומדים במפרטים מדויקים לפני הרכבה.

תעשיית התעופה והרכב

• הבטחת אמינות הרכיבים: בפרויקטים קריטיים כמו תעופה ורכב, הם מאמתים את דיוק ואמינות הרכיבים.

ייצור כלים ותבניות

• הערכת גיאומטריות מורכבות: הם מסייעים בעבודה עם עיצובים מורכבים של תבניות וכלים, ומבטיחים תוצאות מדויקות.
