רפרקטומטרים

רפרקטומטר הוא מכשיר מעבדתי המודד את אינדקס הריפרקציה של חומר. אינדקס הרפרקציה של דוגמא משתנה באורכי גל שונים. זוהי תכונת פיזור האופיינית לכל חומר. לטמפרטורה יש השפעה מכרעת על מדידת אינדקס הרפרקציה, ועל כן יש לבקר את טמפ' הפריזמה וטמפ' הדוגמא.

שימושים של רפרקטומטר

-תעשיית האלכוהול: מדידת משקל סגולי לפני תהליך הפרמנטציה לקביעת כמות סוכר.

-וטרינריה-מדידת חלבונים בדם,מדידת משקל שתן

-רפואה הומאנית-מדידת משקל השתן

-משקאות-מדידת הסוכר בתמיסות מימיות

-גמולוגיה-זיהוי ואפיון איכות של אבני חן

-תעשיית הרכב-מדידת נקודת הקפאון של נוזלים לקירור מצבר

-אקווריום- מדידת רמת המליחות של המים

סוגים עיקריים של רפרקטומטר:

·        ידני

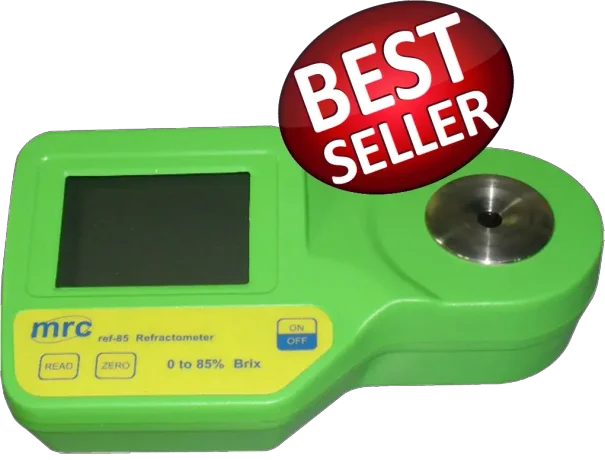

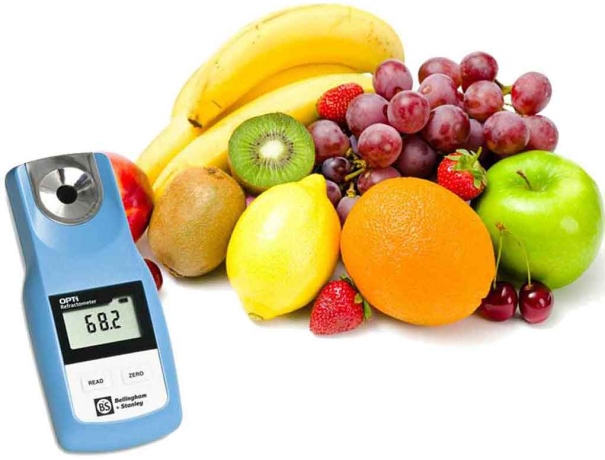

·        ידני דיגיטלי

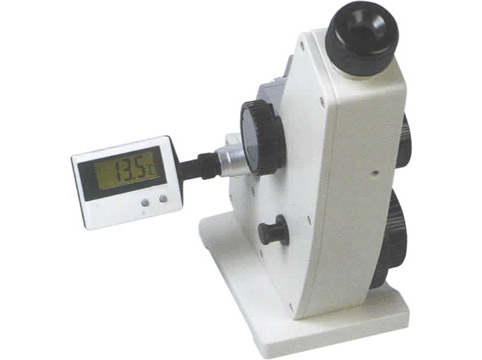

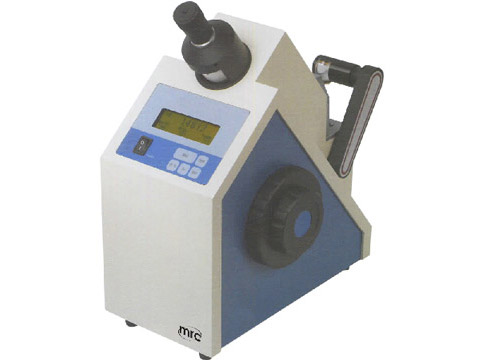

·        רפרקטומטר ABBE (על שם ממציאו, ErnstAbbe מהמאה ה-19)

·        רפרקטומטר למדידה רציפה של נוזל בעת הזרימה, בזמן תהליך

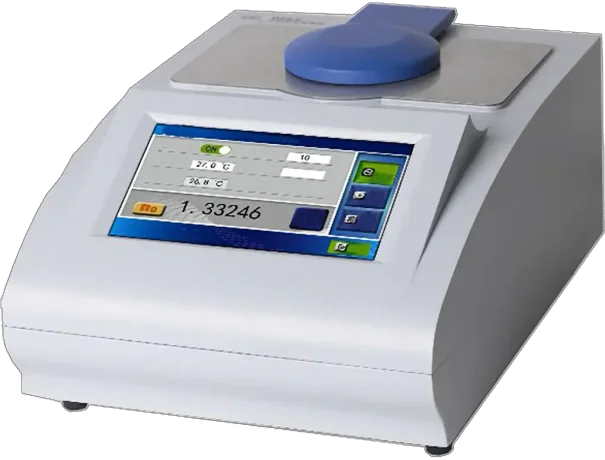

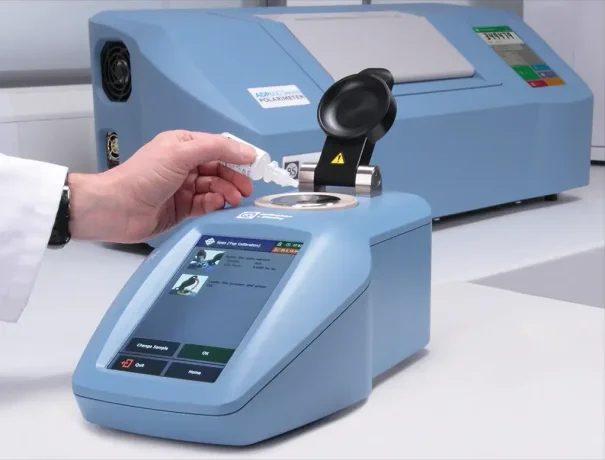

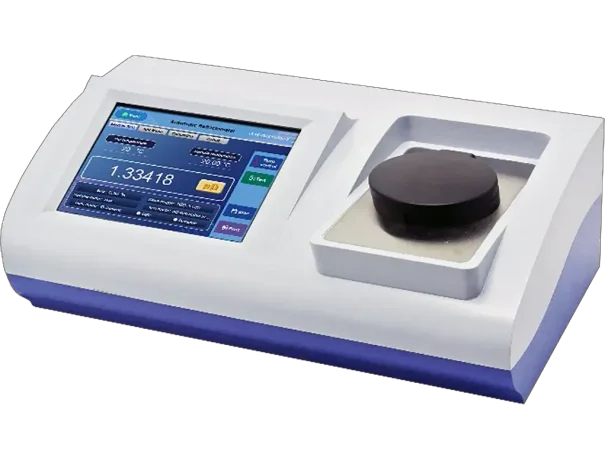

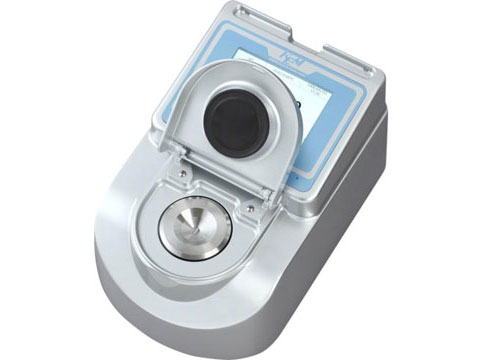

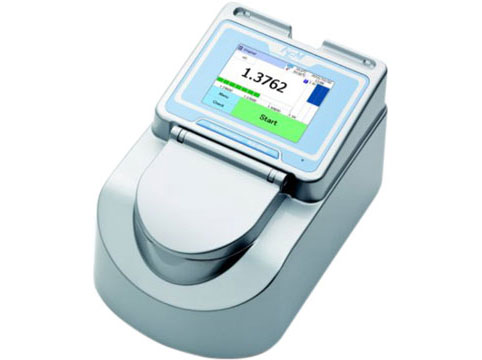

רפרקטומטר אוטומטי

רפרקטומטר אוטומטי מודד באופן אוטומטי את אינדקס הרפרקציה של דוגמא. מדידה אוטומטית זו מבוססת על קביעת הזווית הקריטית של ההחזר המלא. מקור אור LED מקרין תחת טווח רחב של זוויות על גבי משטח פריזמה, המצוי במגע עם הדוגמא. כתלות בהבדל באינדקס הרפרקציה של החומר המרכיב את הפריזמה והדוגמא, האור מועבר בחלקו או לחילופין מוחזר לחלוטין. הזווית הקריטית של ההחזר המלא נקבעת ע"י מדידת עוצמת האור המוחזר כפונקציה של זווית ההקרנה.

שיטת מדידה זו היא בלתי תלויה במאפייני הדוגמא. ניתן באמצעותה אפילו למדוד אינדקס רפרקציה של חומרים בעלי צפיפות אופטית גבוהה ובליעת אור גבוהה, או נוזלים המכילים בועות אוויר או חלקיקים מוצקים. בנוסף לכך, נפחים קטנים מאוד של מס' מיקרו ליטרים דרושים למדידה. קביעת זווית הרפרקציה היא בלתי תלויה בויברציות והפרעות סביבתיות אחרות.
