תאי סביבה

תאי סביבה למעבדה (Environmental Chambers) הם מערכות בקרה מתקדמות המיועדות לדמות תנאי סביבה מגוונים – טמפרטורה, לחות, אור ולעיתים אף גזים מסוימים – במטרה לאפשר ניסויים מדויקים, בדיקות איכות, מחקר ופיתוח במגוון תחומים מדעיים ותעשייתיים. תאים אלו מהווים כלי הכרחי במעבדות רבות, ומאפשרים שליטה קפדנית בפרמטרים סביבתיים.

יישומים עיקריים של תאי סביבה

תאי סביבה נמצאים בשימוש נרחב במגוון תחומים, להלן הבולטים שבהם:

1. תעשיית הפארמה והביוטכנולוגיה

תאים אלו משמשים לאחסון ולבדיקות יציבות של תרופות, חיסונים ותכשירים ביולוגיים בטווחי טמפרטורה ולחות משתנים, לפי תקנים כמו ICH.

2. מיקרוביולוגיה וביולוגיה מולקולרית

שימוש בתאים הכוללים תנאים סטריליים, לעיתים בתנאי חוסר חמצן (Anaerobic Chambers), לצורך גידול חיידקים/תאים רגישים, או ביצוע תגובות ביולוגיות מבוקרות.

3. תעשיית האלקטרוניקה והאלקטרו-אופטיקה

בדיקות עמידות רכיבים אלקטרוניים בטווחי טמפרטורה קיצוניים, או בשילוב עם תנאי לחות – כחלק מתהליכי בקרת איכות או פיתוח מוצר.

בתחום האלקטרוניקה, המכשירים והרכיבים חשופים לעומסים סביבתיים משתנים: חום, לחות, קרינה, שדות מגנטיים ועוד. תאי סביבה מהווים חלק בלתי נפרד מתהליך בקרת האיכות והפיתוח, ומאפשרים לחקות את התנאים שבהם יפעלו המוצרים בשטח.

יישומים עיקריים:

• בדיקות תרמיות לרכיבים אלקטרוניים:
  בדיקת מעגלים מודפסים (PCB), רכיבי SMT, שבבים, חיישנים ועוד, בטמפרטורות קיצון (למשל מ-40°C- ועד +125°C), לבחינת התנהגות, עמידות והזדקנות החומרים.
• בדיקות שילוב טמפרטורה ולחות (HAST/THB):
  בדיקות מואצות של לחות וטמפרטורה לזיהוי כשלים פוטנציאליים מוקדמים, בעיקר ברכיבים עם אריזות פלסטיות או PCB רב שכבתי.
• אלקטרו-אופטיקה (EO) ואופטואלקטרוניקה:
  תאים משמשים לבדיקה של מערכות לייזר, מצלמות תרמיות, סיבים אופטיים או מערכות אינפרה-אדום, בתנאים תרמיים משתנים או רמות קרינה מבוקרת.
• בדיקות עומס תרמי מחזורי (Thermal Cycling):
  מחזורי קירור/חימום חדים – לדוגמה, בין 0°C ל-80°C תוך דקות – כדי לבדוק תפרים, הלחמות, ושכבות דבק/אפוקסי.
• אמינות ארוכת טווח (Reliability & Lifetime Testing):
  סימולציות של שנות שימוש תוך ימים בודדים באמצעות תאי סביבה עם תוכניות הדמיה מואצות.

4. חקר חומרים ופולימרים

בדיקות עמידות חומרים בפני תנאים סביבתיים קשים, כולל שינויי טמפרטורה חדים, הקפאה והפשרה, בדיקות הזדקנות מואצת ועוד.

5. תעשיית הרכב והאווירונאוטיקה

בדיקות מאמץ סביבתי לרכיבים מכניים, גומי, פלסטיק, או מערכות שלמות – לצורך הדמיה של תנאים בשטח.

תעשיות אלו דורשות רמות אמינות מהגבוהות ביותר, שכן כל כשל ברכיב או מערכת עלול להיות קריטי. תאי סביבה משמשים כאן ככלי מחקרי-הנדסי לתכנון, תיקוף ואימות של רכיבים ומערכות שלמות.

יישומים נפוצים:

• בדיקות עמידות רכיבי פלסטיק, גומי ומתכת
  לדוגמה: בדיקת חלקי דשבורד, חיווט, כבלים, בידוד טרמי, מערכות מיזוג אוויר ועוד – בתנאי חום קיץ קיצוניים, קור חורפי, ושילוב עם תנאי לחות.
• בדיקות הרטבה/יבוש מחזוריות (Moisture Cycling)
  סימולציה של נסיעה בתנאים משתנים: טמפרטורות קיצוניות + לחות גבוהה + תנודות – כדי לבדוק קורוזיה, הצטברות עיבוי, וקצרים.
• בדיקות עמידות של לוחות פיקוד ובקרה
  תאים משמשים לבדוק את תפקוד המערכות האלקטרוניות שבתוך רכבים/מטוסים – כולל תצוגות, מחשבי רכב, מערכות ניווט – גם כשהן נתונות לזעזועים ולשינויי אקלים פתאומיים.
• בדיקות של חומרים מרוכבים (Composite Materials)
  בתעשייה האווירית והחללית, חומרים כמו קרבון/אפוקסי נבדקים בתנאים של טמפרטורה גבוהה, יובש, קרינה UV וחמצון – כדי להעריך הזדקנות והשפעת טיסות מרובות.
• בדיקות לפי תקנים מחמירים
  לדוגמה:
• IEC 60068 – בדיקות תנאי סביבה כלליות
• RTCA DO-160 – תקן לתעשיית התעופה
• MIL-STD-810 – תקני הצבא האמריקאי
• ISO 16750 – תקן לרכב

טווחי פעולה – טמפרטורה, לחות, לחץ ועוד

תאי סביבה מגיעים בקונפיגורציות שונות, בהתאם לדרישות השימוש. הטווחים משתנים לפי היישום הספציפי, אך אלו הטווחים הנפוצים:

אופציות מתקדמות

בעת בחירת תא סביבה, יש חשיבות לאופציות המותקנות בו. להלן מספר תוספות שימושיות ונפוצות:

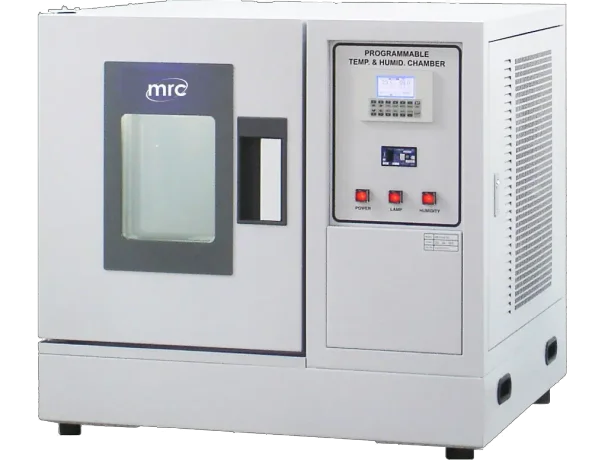

1. פרוגרמר – בקרת פרופילים דינמיים

מערכת בקרה עם תוכנה/ממשק המאפשרת לקבוע פרופילים משתנים של טמפרטורה ולחות לאורך זמן (לדוג' – עליה הדרגתית מ-10 ל-50 מעלות תוך שעתיים, שהייה, ולאחר מכן ירידה).

���� מאפשר בדיקות הדמיה של שינויי אקלים טבעיים או מאומצים (Stress Testing).

2. חורי מעבר בדופן (Access Ports)

פתחים הממוקמים בצידי התא ומאפשרים הכנסת כבלים, צינורות, סנסורים או גלאים לתוך התא – תוך שמירה על אטימות.

⚙️ קוטר נפוץ: 25–100 מ”מ. לעיתים כוללים פקק סיליקון לאיטום.

3. מערכת ניטור מתקדמת

מעקב רציף אחרי פרמטרים כגון טמפרטורה, לחות, גזים או לחץ – כולל רישום נתונים, התראות (SMS, אימייל), אינטגרציה עם מערכות GMP או 21 CFR Part 11.

���� מערכות רבות כוללות ממשק אינטרנטי, מסך מגע או יציאות RS232/USB/ETHERNET.

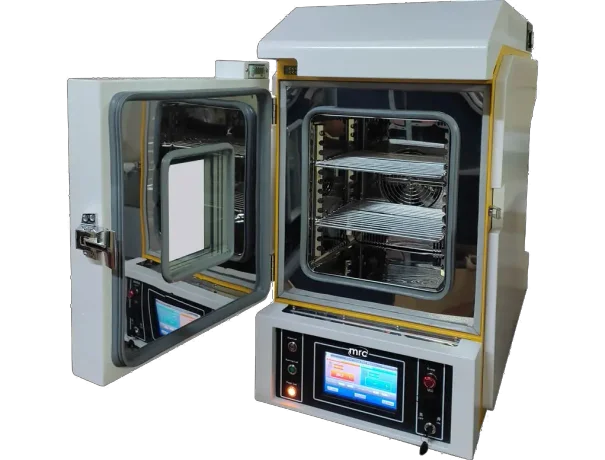

4. דלתות עם חלון וציפוי חימום

מאפשר צפייה פנימית ללא פתיחה – שימושי במיוחד במעבדות בהן יש מעקב חזותי על תהליך מתמשך.

שיקולים בבחירת תא סביבה

כאשר ניגשים לרכוש תא סביבה חדש, חשוב לשים לב למספר שיקולים מרכזיים:

• גודל פנימי: מהו נפח התא הדרוש? (נפחים נפוצים: 50–1000 ליטר).
• מהירות תגובה: תוך כמה זמן ניתן להגיע לטמפרטורה/לחות הרצויה?
• אחידות ובקרה: מהי רמת הפיזור המותרת של טמפרטורה או לחות? (בד"כ ±0.5°C, ±3% RH).
• נוחות תחזוקה וניקוי: האם קיימת גישה נוחה לניקוי רכיבים פנימיים?
• תקנים וציות רגולטורי: האם התא עומד בדרישות GMP/GLP, תקן ICH, תקני ISO או FDA?

תקנים לתאי סביבה:

orm

Low :A Testing) -2423.1-2008GB (68-2-1IEC

method testing temperature

High :B Testing) -2423.2-2008GB (68-2-2IEC

method testing temperature

life temperature High) 360.8-87GJB (F-202STD-MIL

testing

method temperature High) 150.3GBJ (D-810STD-MIL

method temperature Low) 150.4GBJ (D810STD-MIL

moist Constant :Ca Testing) 2423.3-93GB (68-2-3IEC

.method testing heat

moist Alternate :Db Testing) 2423.4-93GB (68-2-30IEC

.method testing heat

testing heat Moist) 150.9-93GJB (D-810STD-MIL

.method
