מצלמות-מדריך לשימוש במצלמות אקוסטיות ביישומים תעשייתיים

בעבר, relied heavily על חוש השמיעה האנושי לאיתור תקלות – דליפות גז, פריקות חלקיות (PD), בעיות מכניות – אך רעשי רקע הקשו על הזיהוי, והמיקום של מקור הרעש לא היה מדויק.

בהשראת מערכת הסונאר של עטלפים, פותחו מיקרופונים אולטרסוניים כיווניים שמאפשרים התמקדות בתדרים ספציפיים. אך נדרש אימון רב כדי לזהות דליפות או תקלות דרך אזניות.

מצלמות דימות אקוסטיות הביאו פריצת דרך – הן מציגות חזותית את מקור הרעש על המסך, ממיינות רעשים לפי סוג (דליפה, תקלה מכנית, PD), ומעריכות עוצמה וחומרה – כך שניתן לתעדף טיפולים בצורה חכמה.

2. המצלמה האקוסטית ואיך היא עובדת

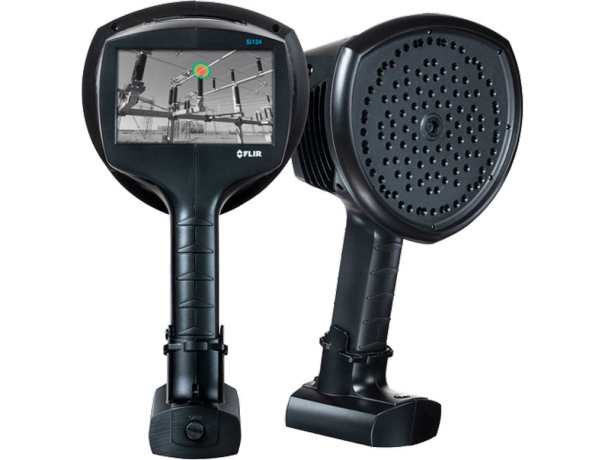

מצלמת דימות אקוסטי הינו מכשיר ידני שמאפשר להמחיש מקורות של קול ואולטרסוניק (תדרים מעל 20 קילו־הרץ). היא מורכבת ממערך מיקרופונים שמאתר את כיוון ועוצמת הרעש ויוצר "מפה אקוסטית" המשולבת עם תמונה רגילה.

שיטת עיבוד עיקרית: Beamforming – מאפשרת ריכוז הקשב לכיוון מסוים ודיכוי רעשי רקע.

3.  למה להשתמש בדימות אקוסטי?

כמו בדימות תרמי, גם כאן אנו מזהים בעיות שהאדם לא רואה/שומע.

���� זיהוי תקלות מוקדם
���� מתאים לכלי רכב, מטוסים, רכבות, מערכות לחץ וגז
⚡ מזהה PD ברכיבים חשמליים: מבודדים, שנאים, כבלים, מפסקים
���� חיסכון בעלויות – מאפשר טיפול מתוכנן ולא חירום
���� מצלמות FLIR משתמשות בלמידת מכונה כדי להבדיל בין דליפות לרעש רקע

4.  שימושים תעשייתיים

מצלמות אקוסטיות מאפשרות ניטור ותחזוקה מניעתית בכל תחומי התעשייה:

• תקלות חשמליות – PD, קורונה
• תקלות מכניות – מיסבים, רצועות, מסועים
• דליפות גז – אוויר דחוס, אדים, הליום, מתאן, מימן, CO₂ ועוד
• בדיקת כלי קיבול אטומים, קיטור במערכות חימום, מערכות ואקום

5. איך לבחור מצלמה אקוסטית מתאימה

שיקולים מרכזיים:

1. נוחות אחיזה ובטיחות – הפעלה ביד אחת
2. זרימת עבודה פשוטה – העלאת נתונים אוטומטית
3. תמיכה בהחלטות – ניתוח רעשים והערכת עלות דליפות
4. ביצועים – זיהוי מהיר של בעיות גדולות וקטנות
5. תוכנה – התאמה למדיניות ה-IT (ענן, מקומי, מובנה)
6. אנליטיקה חכמה – למידת מכונה שמבינה את סוג הרעש
7. אמינות – תקן IP54, עמידות בנפילות, סוללות חכמות להחלפה מהירה

6. ביצוע בדיקות אקוסטיות – שלב אחר שלב

הגדרה כללית:
���� פרוק והיכרות עם המצלמה
���� בחירת מצב: זיהוי דליפות / פריקה חלקית / תקלה מכנית
����️ בחירת פילטרים: Auto / Norm / High / Ultra / Full

ביצוע הסריקה:

• מצב מרובה מקורות – סריקה רחבה
• מצב מקור יחיד – בדיקה מדויקת
• צילום תמונות / וידאו / הוספת הערות

ניתוח תוצאות:

• דליפות – הצגת גודל ועלות דליפה
• פריקה – תבנית PRPD, חומרה, המלצה
• תקלות מכניות – SPL, Crest factor, Kurtosis

דו"חות וארגון נתונים:

• העלאה ל־FLIR Viewer בענן
• ייצוא ב־USB
• שימוש בתוכנת FLIR Thermal Studio לדו"חות מותאמים
