מכונות לבדיקות עייפות מיועדות לבחינת ההתנהגות והעמידות של חומרים, רכיבים ומוצרים תחת עומסים דינמיים ומחזוריים.
בניגוד לבדיקות סטטיות, שבהן מופעל עומס קבוע או חד-פעמי, בבדיקות עייפות מופעלים על הדוגמה עומסים משתנים וחוזרים, מהירויות שונות או קצבי עיוות משתנים, במטרה לדמות את תנאי העבודה האמיתיים של המוצר.
המערכות מאפשרות לקבוע תכונות מכניות כגון חוזק לעייפות, אורך חיים בעייפות, קשיחות, אלסטיות, משיכות והתנהגות בעיוות, וכן לבחון מתי וכיצד מתחילים ומתפתחים סדקים בחומר.
בדיקות אלו חשובות במיוחד בתעשיות שבהן רכיבים נתונים לעומסים חוזרים לאורך זמן, כגון תעשיית הרכב, התעופה, המתכת, הפלסטיק, האלקטרוניקה והמכשור הרפואי.
המערכות מתאימות למגוון רחב של בדיקות, ובהן:
High Cycle Fatigue – עייפות במספר מחזורים גבוה: בדיקת עמידות החומר למספר רב מאוד של מחזורי עומס.
Low Cycle Fatigue – עייפות במספר מחזורים נמוך: בדיקת החומר תחת עומסים גבוהים יחסית המביאים לעיוות משמעותי.
S-N / Wöhler Tests: קביעת הקשר בין רמת המאמץ למספר המחזורים שהחומר מסוגל לעמוד בהם עד לכשל.
Fracture Mechanics: בדיקת התחלת סדקים, התקדמותם ועמידות החומר בפני שבר.
בדיקות מתיחה דינמיות ובמהירות גבוהה.
בדיקות ניקוב, קילוף וגזירה במהירויות גבוהות.
בדיקות מחזוריות במתיחה ובלחיצה.
בדיקות פיתול ועייפות בפיתול.
בדיקות משולבות של עומס צירי ופיתול.
בדיקות רכיבים ומוצרים שלמים בתנאי עומס המדמים שימוש בפועל.
טכנולוגיות ההנעה
מערכות בדיקת העייפות יכולות להתבסס על מספר טכנולוגיות בהתאם לכוח, למהירות, לתדירות ולסוג הבדיקה הנדרש:
מערכות סרוו-הידראוליות מתאימות לבדיקות דינמיות בעומסים גבוהים, בדיקות עייפות, Low Cycle Fatigue ומכניקת שבר. הן מאפשרות גם ביצוע בדיקות במהירויות גבוהות.
מערכות תהודה משתמשות ברזוננס מכני ובהנעה אלקטרומגנטית כדי לייצר אמפליטודות כוח גבוהות בצריכת אנרגיה נמוכה יחסית. הן מתאימות במיוחד לבדיקות עייפות עם מספר מחזורים גבוה ולבדיקות מכניקת שבר.

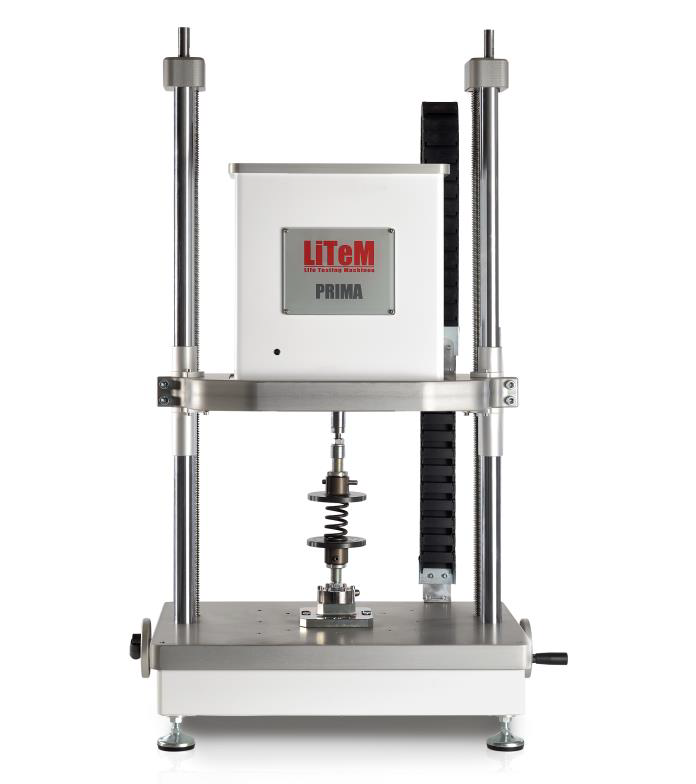

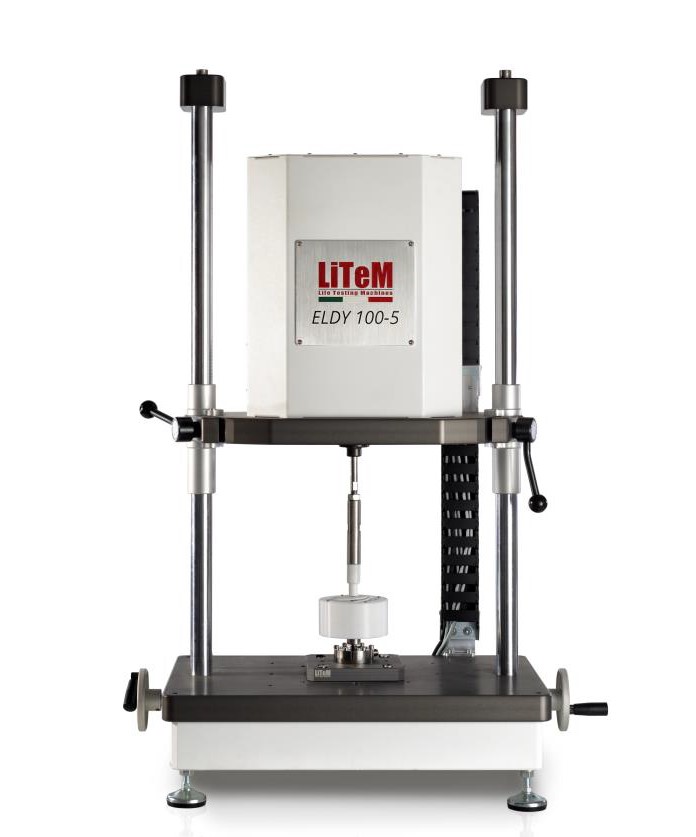

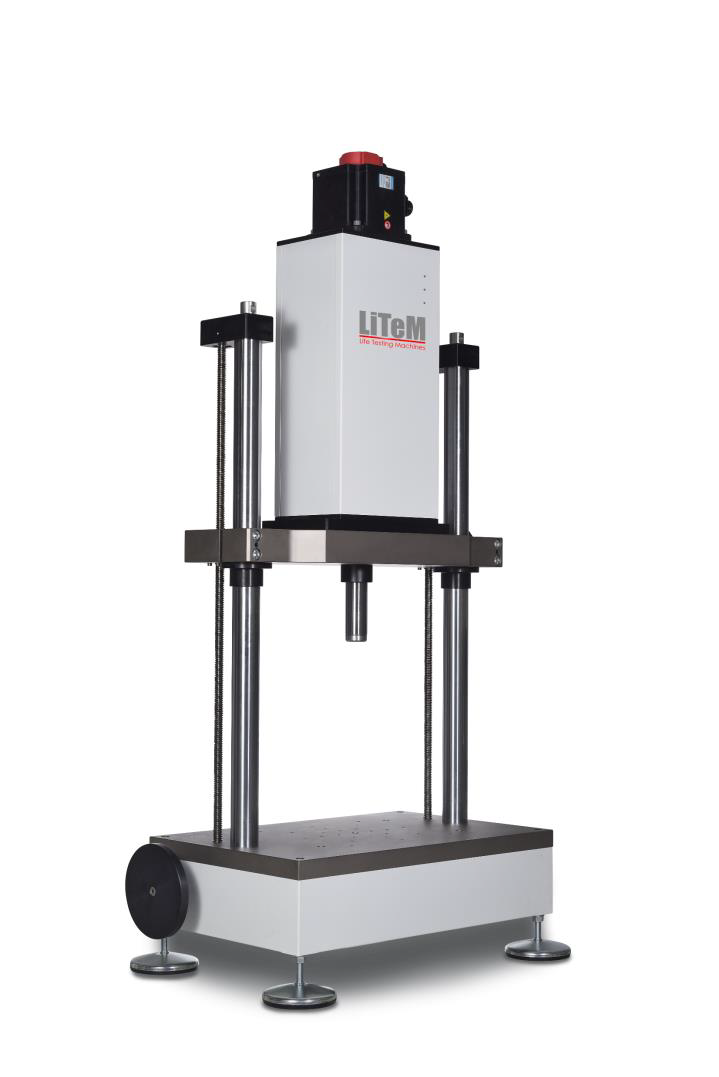

מערכות אלקטרודינמיות מבוססות על מנוע ליניארי ומתאימות הן לבדיקות עייפות דינמיות והן לבדיקות סטטיות של חומרים ורכיבים.
היתרון שלהן הוא פעולה ללא שמן וברמת רעש נמוכה, ולכן הן מתאימות במיוחד גם לתעשיות רפואיות ואלקטרוניות.

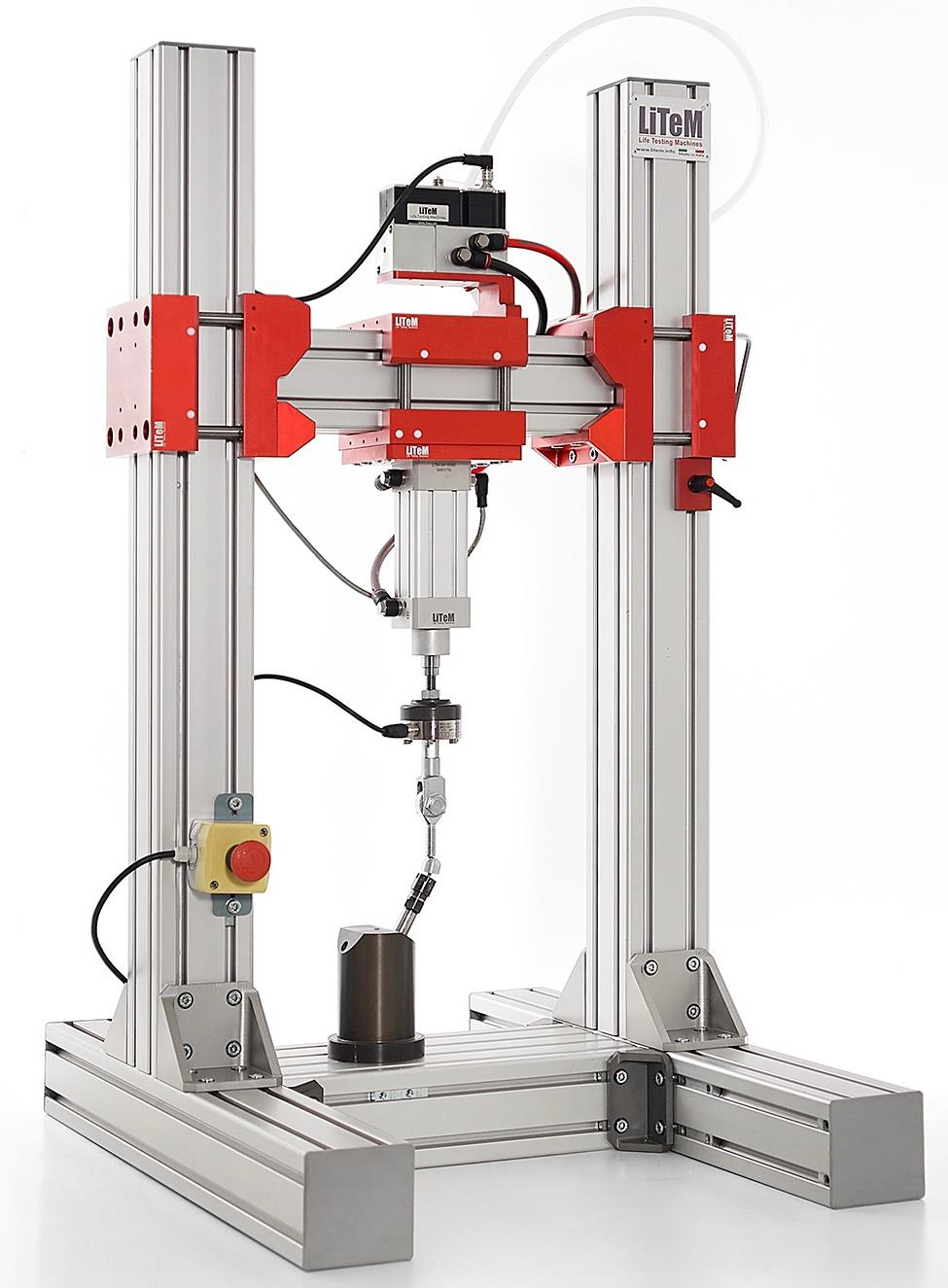

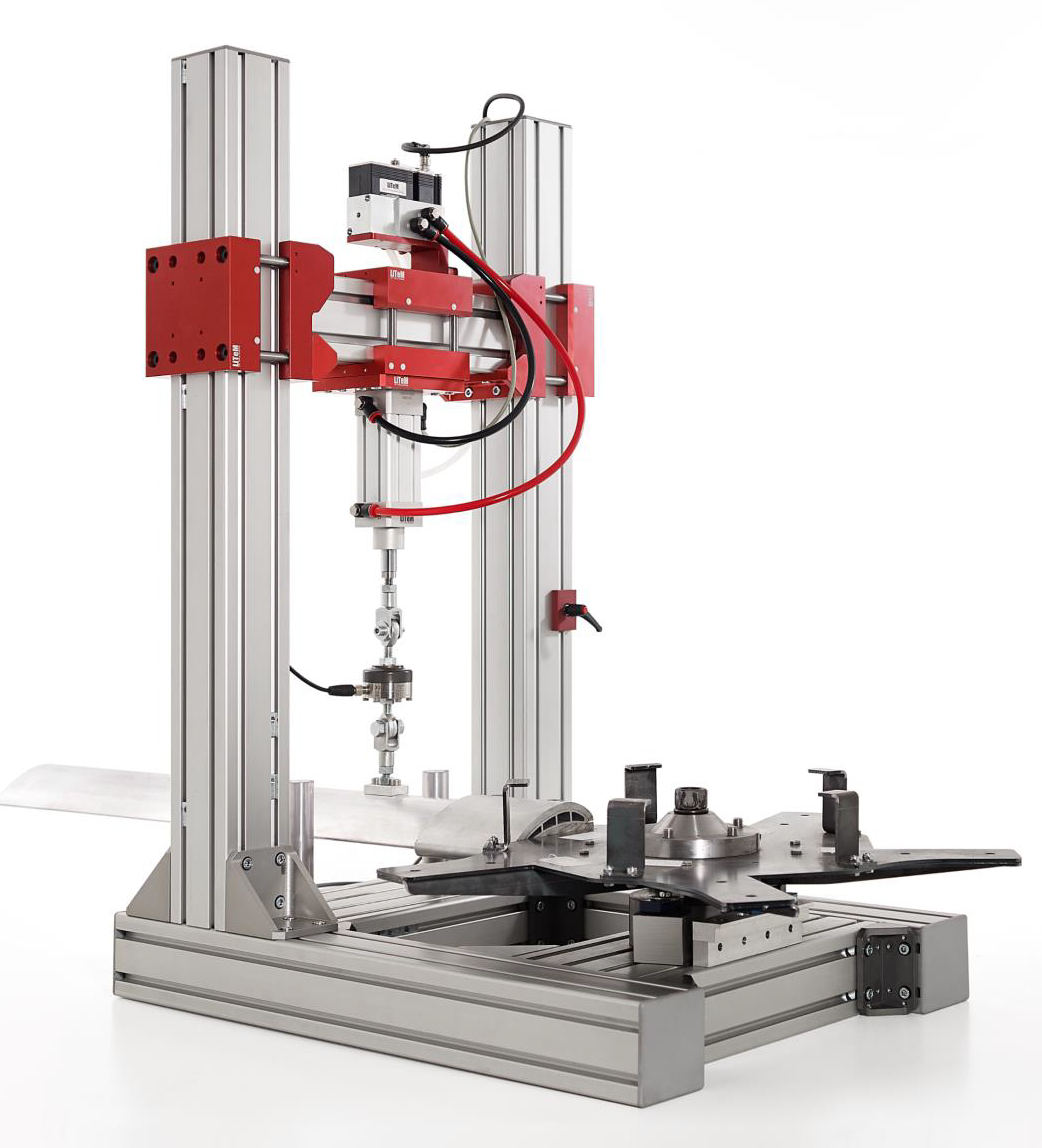

מפעילים סרוו-אלקטרומכניים מאפשרים שילוב גמיש במתקני בדיקה לצורך ביצוע בדיקות סטטיות ודינמיות, כולל בדיקות בעלות מהלך גדול, החל מבדיקת חומר בסיסי ועד לבדיקת רכיבים ומוצרים מוגמרים .
בנוסף קיימות מערכות המאפשרות שילוב של עומס צירי ופיתול , לצורך בדיקת רכיבים שנחשפים בפועל למספר סוגי מאמצים בו-זמנית.
מכונות אלו משמשות הן במחקר ופיתוח והן בבקרת איכות, לצורך הערכת אורך החיים הצפוי של חומר או רכיב, עמידותו בעומסים מחזוריים והתנהגותו בתנאי שימוש מציאותיים

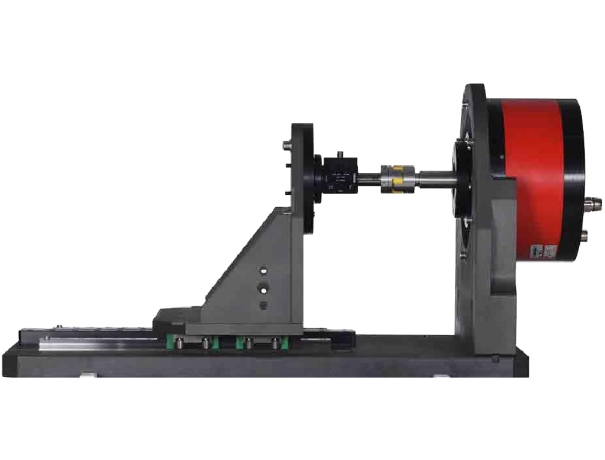

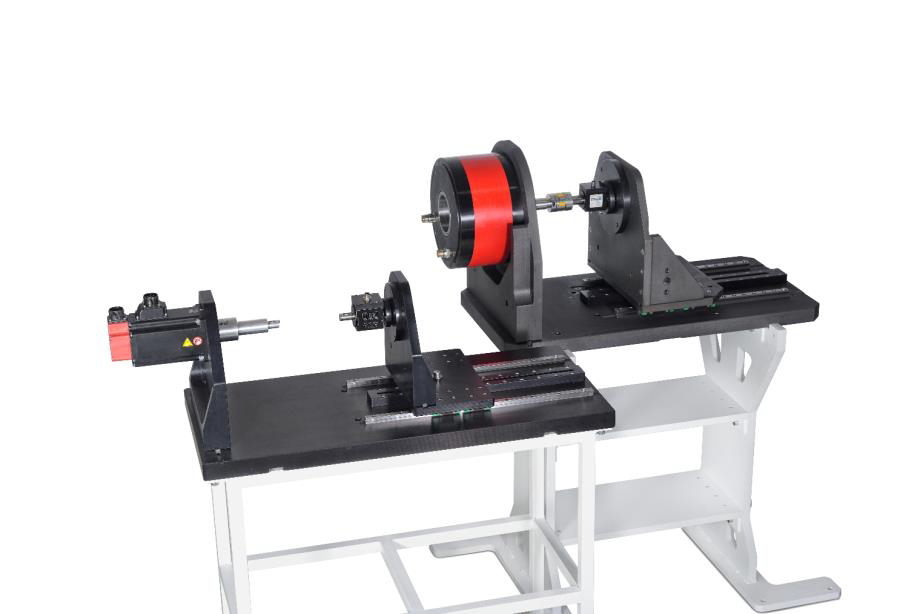

מערכות NewTOR לבדיקת התעייפות במומנט של סיבוב משתמשות במנועים ללא פחם או מנועי מומנט, ומיועדות לביצוע בדיקות סטטיות, חצי-סטטיות, דינמיות ובדיקות עייפות על סוגים שונים של רכיבים וחומרים.
הבקר RTC 9001 והתוכנה המתאימה SS9000 הופכים את מערכות NewTOR לאידיאליות לכל יישום.
החיבור הישיר, ללא תיבות הילוכים עם גיר (הנעה ישירה) הופך את המערכות הללו לאידיאליות עבור בדיקות עייפות עם עומסים גבוהים ותדרי בדיקה גבוהים.
שלדת הבדיקה בעלת הקשיחות הגבוהה, שנעשתה מבטיחה גמישות מרבית וחזרתיות בבדיקות.
מהימנות, דיוק, צריכת הספק נמוכה ופעולה ללא שמן לחלוטין.
יישומים:
מערכות NewTOR מאפשרות ליצור סוגים שונים של קונפיגורציות בזכות הגמישות של מערכות האחיזה (לוחות או ספינדלים) ואורך העבודה שמבוצע עם צמד הנגד הזז.
ביצועי המנועים, דיוק החיישנים בשימוש, והממשק הפשוט והאינטואיטיבי של התוכנה הופכים את מוצרי סדרת NewTOR לאידיאליים עבור הענפים הבאים:
- ציוד רפואי
- גומי ופלסטיק
- רכיבים וחלקים מכניים
- אובייקטים מודפסים בתלת-ממד
- קפיצי פיתול, חוטים, אוגנים
- חומרים מרוכבים
שימושים תעשייתיים של מכונת בדיקות פיתול (Torsion / Fatigue Testing)
המכשיר מיועד לבדוק עמידות של חומרים ורכיבים לעומסי פיתול מחזוריים , כלומר מצב שבו חלק מסתובב שוב ושוב עד שמתרחשת עייפות חומר או כשל. 1. תעשיית הרכב בדיקות נפוצות לרכיבים שנמצאים במאמץ סיבובי:
- קפיצי פיתול- צירי הינע (Drive shafts)- ברגים וברגי בטיחות- מחברים מכניים- רכיבי מתלים המטרה:לבדוק כמה מחזורים החלק מחזיק לפני שבירה. 2. תעשיית התעופה והחלל
בדיקות לרכיבים קריטיים: פינים ומחברים מוטות בקרהקפיציםחלקים מכניים קטנים כאן הדגש הוא על עייפות מחזורית ארוכת טווח ובקרה מדויקת של מומנט. 3. תעשיית הפלסטיק והפולימריםבדיקות על: צינורות פלסטיק חלקים מודפסים בתלת-ממד רכיבי גומי המטרה היא להבין התנהגות של חומרים רכים תחת פיתול חוזר . 4. ציוד רפואי וביו-רפואי בדיקות של:-שתלים אורתופדיים- ברגים לעצם- מחטים- חוטים רפואייםבתחום זה חשוב לבדוק עמידות לעייפות תחת עומסים מחזוריים קטנים אך רבים. 5. חוטים וקפיצים בדיקות נפוצות מאוד ל: - קפיצי פיתול- חוטי מתכת- חוטים רפואיים- כבלי מתכתבדיקות אלו מאפשרות לקבוע:- מומנט שבירה- קשיחות פיתול- מספר מחזורים עד כשל. סוגי הבדיקות שמבוצעות במכשיר
המכשיר מסוגל לבצע כמה סוגי בדיקות מכניות:-בדיקת פיתול סטטית-מסובבים את הדוגמה עד כשל.נמדדים:-מומנט- זווית פיתול-נקודת שבירה בדיקת קשיחות פיתולבודקים את הקשר בין:
-מומנט ↔ זווית פיתול-בדיקות עייפות מחזוריות -מפעילים עומס סיבובי מחזורי. נמדד:מספר המחזורים עד שבירה. בדיקות דינמיות -בדיקות במהירות גבוהה עד 50Hz .-תקנים בינלאומיים לבדיקות פיתול ועייפות תקני ASTM ASTM E143 Standard Test Method for Shear Modulus at Room Temperature by Torsion Test בדיקה לקביעת: - מודולוס גזירה- קשיחות פיתול של חומרים. ASTM A938 Standard Test Method for Torsion Testing of Wire בדיקות פיתול לחוטי מתכת. ASTM F543 תקן חשוב מאוד לרפואה: בדיקות פיתול לברגי עצם רפואיים. ASTM E2207 בדיקות עייפות מחזורית בפיתול. תקני ISO ISO 7800 Metallic materials — Wire — Simple torsion test בדיקות פיתול לחוטים מתכתיים. ISO 9649 בדיקות עייפות לפולימרים וגומי. ISO 6475 בדיקות עייפות לשתלים אורתופדיים. תקני DIN DIN 50113 בדיקות פיתול לחומרים מתכתיים. מה מודדים בפועל בבדיקה בבדיקות פיתול מודדים בדרך כלל: - מומנט (Torque)- זווית סיבוב- קשיחות פיתול- מספר מחזורים עד כשל- עייפות חומר למה מכונה כזו חשובה היא מאפשרת ליצרן: - להבטיח אמינות של חלקים מכניים- לבדוק חומרים חדשים- לבצע בקרת איכות- לעמוד בתקנים בינלאומיים.
בדיקות התעייפות (Fatigue Testing): גורמים מרכזיים שיש לקחת בחשבון
בדיקות התעייפות בוחנות כיצד חומרים מתנהגים תחת עומס מחזורי, המדמה תנאים שעלולים להוביל לכשל התעייפות. להלן הגורמים המרכזיים שיש לקחת בחשבון בעת ביצוע בדיקות אלו:
1. תכונות החומר
- הרכב ומיקרומבנה: גודל גרגר, חלוקת פאזות ואלמנטים מסגסוגת משפיעים על עמידות להתעייפות.
- מצב פני השטח: חלקות, טיפולים שטחיים או פגמים (כגון שריטות או שקעים) משפיעים על תחילת סדקים.
- מתחים שיוריים: נגרמים מתהליכי ייצור כמו עיבוד, ריתוך או טיפול בחום.
2. מאפייני העומס
- סוג העומס: עומס מתיחה, לחיצה, כיפוף, פיתול או שילוב שלהם.
- מגניטודה: העומס המקסימלי, המינימלי והממוצע במחזור.
- יחס מתחים (R): היחס בין העומס המינימלי לעומס המקסימלי \((R = \sigma_{\text{min}} / \sigma_{\text{max}})\).
- תדירות: מספר מחזורים לשנייה (Hz). עומסים בתדירות גבוהה יכולים לגרום להתחממות.
3. כוח מקסימלי (Max Force)
- למה זה חשוב: קובע את גבול המתח או העיוות שהדגימה תחווה בכל מחזור, ומשפיע ישירות על תגובת החומר ועל הסיכוי לכשל התעייפות.
- שיקולים:
- ודאו שהעומס תואם לגבולות המבצעיים של החומר.
- שקלו את חוזק המתיחה האולטימטיבי (UTS) ואת חוזק הכניעה בקביעת הכוח המקסימלי.
- בדקו את יכולת מערכת הבדיקה להתמודד עם הכוח בבטחה.
4. תדירות הבדיקה
- למה זה חשוב: תדירות גבוהה יכולה להאיץ את תהליך הבדיקה אך עשויה להכניס משתנים נוספים כמו התחממות.
- שיקולים:
- השתמשו בתדירויות נמוכות (1–5 Hz) לשליטה מדויקת וסימולציה של תנאי אמת.
- השתמשו בתדירויות גבוהות (20–100 Hz) לבדיקות מואצות אך הקפידו לנטר השפעות תרמיות.
- שקלו את תכונות הדינמיקה של מערכת הבדיקה למניעת נזק או תוצאות לא מדויקות.
5. העקירה (Displacement)
- למה זה חשוב: העקירה קשורה לעיוות החומר, במיוחד בחומרים שבהם עיוות חשוב יותר ממאמץ (כגון פולימרים או גומי).
- שיקולים:
- ודאו שמערכת הבדיקה מסוגלת למדוד ולשלוט בעקירה בדיוק.
- התאימו את גבולות העקירה לשימוש המיועד כדי לסמל דפורמציה מציאותית.
- מנעו עקירה מוגזמת שעלולה להוביל להתבקעות או כשל מוקדם.
6. תנאי סביבה
- טמפרטורה: טמפרטורות גבוהות או נמוכות משפיעות על אורך החיים בהתעייפות.
- קורוזיה: חשיפה לסביבות קורוזיביות (כמו מים מלוחים או כימיקלים) יכולה להאיץ התעייפות (התעייפות קורוזיבית).
- לחות: עלולה לתרום לכשל באמצעות סדיקה סביבתית או חמצון
7. גיאומטריה ועיצוב
- שקעים או מרוכזי מאמצים: פינות חדות, חורים ותבריגים ממקדים מאמצים ומפחיתים את חיי ההתעייפות.
- השפעות גודל: רכיבים גדולים עשויים להכיל יותר פגמים שמשפיעים על חיי ההתעייפות.
8. תנאי העומס
- משרעת קבועה לעומת משתנה: יישומים מציאותיים לרוב כוללים תבניות עומס משתנות.
- כיווניות: עומס רב-צירי לעומת חד-צירי.
- סוג המחזור: מחזור מלא (מתיחה ולחיצה), מתיחה חוזרת או מחזורים אחרים.
9. מתודולוגיית הבדיקה
- סוג הבדיקה: בדיקות התעייפות בציר, כיפוף או קרן מסתובבת.
- פרמטרי שליטה: בדיקות מבוקרות מאמץ או מבוקרות עיוות.
- סף עמידות (Endurance Limit): רמת המתח שמתחתיה החומר יכול לעמוד במספר מחזורים אינסופי ללא כשל.
10. הכנת הדגימה
- צורה וגודל: צריכים להתאים ליישום המיועד או לדרישות התקן.
- גימור פני השטח: דגימות מלוטשות מאוד עשויות לתת תוצאות אופטימיות בהשוואה ליישומים מציאותיים.
11. גילוי כשל
- תחילת סדקים: זיהוי הנקודה שבה מתחילים סדקים.
- התקדמות הסדק: מעקב אחרי קצב הצמיחה של הסדקים.
- כשל סופי: זיהוי הנקודה של כשל קטסטרופלי.
12. ניתוח נתונים
- עקומת S-N (מתח לעומת מספר מחזורים): מייצגת את הקשר בין רמות מתח למספר מחזורים עד לכשל.
- מודלים של נזק מצטבר: לשימוש בתרחישי עומס משתנים (כגון כלל Miner).
