פוטנציוסטאט הוא מכשיר מדידה ובקרה אלקטרוכימי מתקדם, המשמש למחקר, פיתוח, בדיקות איכות ואפיון תהליכים שבהם מתקיימת תגובה אלקטרוכימית בין אלקטרודה, תמיסה, חומר, ציפוי או מערכת אנרגיה. זהו אחד המכשירים המרכזיים במעבדות אלקטרוכימיה, קורוזיה, אנרגיה, חומרים מתקדמים, חיישנים, איכות מים, סוללות, תאי דלק, ציפויים ומחקר אוניברסיטאי.
הפוטנציוסטאט מאפשר לשלוט במתח החשמלי המופעל על מערכת אלקטרוכימית ולמדוד את הזרם שנוצר כתוצאה מהתגובה. באמצעות שליטה מדויקת במתח וניתוח הזרם המתקבל, ניתן להבין כיצד חומר מתנהג בתנאים שונים, עד כמה הוא עמיד בפני קורוזיה, כיצד אלקטרודה מגיבה בתמיסה, מהי יעילותו של ציפוי מגן, כיצד סוללה נטענת ונפרקת, או כיצד מתפקד חיישן אלקטרוכימי לזיהוי מזהמים, מתכות כבדות או חומרים פעילים.
במקרים רבים הפוטנציוסטאט משולב גם עם פונקציית גלוונוסטאט, המאפשרת שליטה בזרם ומדידת המתח, וכן עם יכולות EIS, כלומר Electrochemical Impedance Spectroscopy, לצורך מדידת עכבה אלקטרוכימית. שילוב זה הופך את המכשיר לתחנת עבודה אלקטרוכימית רחבה, המסוגלת לבצע מגוון גדול של שיטות בדיקה מתקדמות כגון CV, LSV, Tafel, OCP, CA, CP, GCD, EIS, Mott-Schottky, מדידות פולריזציה ועוד. בדגמי הקטגוריה באתר מופיעות יכולות כמו Potentiostat / Galvanostat / EIS, טווחי זרם רחבים, דיוק גבוה, רזולוציית זרם עד 1pA וטווחי תדר מתקדמים לבדיקות EIS.
מהו פוטנציוסטאט ומה המהות שלו?
המהות של פוטנציוסטאט היא בקרה מדויקת על מערכת אלקטרוכימית. המכשיר מחובר בדרך כלל למערכת של שתי, שלוש או ארבע אלקטרודות, בהתאם לסוג הבדיקה ולרמת הדיוק הנדרשת. במבנה נפוץ של שלוש אלקטרודות, קיימת אלקטרודת עבודה, אלקטרודת ייחוס ואלקטרודת נגד. הפוטנציוסטאט שולט בפוטנציאל של אלקטרודת העבודה ביחס לאלקטרודת הייחוס, ובמקביל מודד את הזרם הזורם במערכת.
המידע שנאסף מאפשר להבין תהליכים כימיים ופיזיקליים שמתרחשים על פני שטח האלקטרודה או בתוך החומר הנבדק. לכן פוטנציוסטאט אינו רק מכשיר מדידה רגיל, אלא כלי מחקרי המאפשר לאפיין מנגנונים, להשוות חומרים, לבדוק יציבות, לזהות תקלות, למדוד תגובות חמצון-חיזור ולבחון ביצועים של מערכות אלקטרוכימיות בזמן אמת.
בפועל, פוטנציוסטאט משמש כאשר רוצים לקבל תשובה מדעית או הנדסית לשאלות כמו: האם מתכת מסוימת רגישה לקורוזיה? האם ציפוי מגן אכן מפחית חדירת יונים? מה קיבולת הסוללה? האם חיישן מזהה מזהם בריכוז נמוך? האם חומר אלקטרודה מתאים לתאי דלק או לסופר-קבלים? כיצד משתנה התנגדות המערכת בתדרים שונים? שאלות אלה דורשות מדידה מדויקת של מתח, זרם, זמן ולעיתים גם עכבה, ולכן הפוטנציוסטאט הוא כלי מרכזי בתחומים אלה.
שימושים עיקריים של פוטנציוסטאט
פוטנציוסטאטים משמשים במגוון רחב של יישומים מדעיים ותעשייתיים. בעמודי המוצרים באתר מופיעים יישומים רבים, בהם מחקר קורוזיה, בדיקות ציפויים, בדיקות EIS, מחקר סוללות, סופר-קבלים, תאי דלק, אלקטרוקטליזה, חיישנים אלקטרוכימיים, ביוסנסורים, בדיקות מים, איתור מתכות כבדות, עבודה בתוך תא כפפות ומדידות שטח ניידות.
מחקר קורוזיה והגנה מקורוזיה
אחד השימושים החשובים ביותר בפוטנציוסטאט הוא בדיקות קורוזיה. באמצעות מדידות פולריזציה, Tafel, OCP ו-EIS ניתן לבחון את קצב הקורוזיה של מתכות, את עמידותן של סגסוגות, ואת ההשפעה של ציפויים, ממברנות וחומרי הגנה. בדיקות אלה חשובות בתחומים כמו תעשיית מתכת, תשתיות, גשרים, מבנים, מערכות ימיות, תעשייה כימית, בטון מזוין, צנרת, רכיבי תעופה, רכב וציוד תעשייתי.
באמצעות פוטנציוסטאט ניתן להשוות בין חומרים שונים ולבדוק באילו תנאים מתפתחת קורוזיה. לדוגמה, ניתן לבדוק פלדה, נירוסטה, טיטניום, אלומיניום וציפויים שונים בתמיסות מלח, סביבות חומציות או תנאי בדיקה המדמים שטח אמיתי. כאשר נדרש אפיון מעמיק יותר של שכבת הגנה או ציפוי, בדיקות EIS מאפשרות לזהות תהליכים שאינם נראים במדידה פשוטה, כגון חדירת אלקטרוליט, ירידה בהתנגדות הציפוי או שינוי בממשק שבין הציפוי למתכת.
סוללות, סופר-קבלים ותאי דלק
פוטנציוסטאט עם גלוונוסטאט משמש למחקר ופיתוח של מערכות אגירת אנרגיה, כולל סוללות ליתיום, סופר-קבלים ותאי דלק. בבדיקות אלה נדרש לעיתים לשלוט בזרם, למדוד מתח לאורך זמן, לבצע מחזורי טעינה ופריקה, לבדוק יציבות מחזורית, לאפיין קיבולת, לבחון יעילות קולומבית ולהשוות בין חומרי אלקטרודה שונים.
בדגמים בקטגוריה מופיעות יכולות המתאימות למחקר אנרגיה, כולל טווחי זרם רחבים, מדידות GCD, EIS, CV ושיטות נוספות. דגם CS350M, לדוגמה, מוצג כתחנת עבודה אלקטרוכימית חד-ערוצית מתקדמת עם יותר מ-40 טכניקות, כולל EIS, CV, LSV, GCD, Tafel, OCP, CA ו-CP, עם זרם מרבי של ±2A ואפשרות להרחבה עם בוסטר לזרמים גבוהים יותר.
אלקטרוקטליזה וחומרים לאנרגיה
בתחום האנרגיה המתחדשת והקטליזה האלקטרוכימית, פוטנציוסטאט משמש לבדיקת חומרים המיועדים לתגובות כמו HER, OER, ORR והפחתת CO₂. אלו תגובות מרכזיות בפיתוח תאי דלק, ייצור מימן, אלקטרוליזה, מערכות אגירת אנרגיה וטכנולוגיות להפחתת פליטת פחמן.
היכולת למדוד זרמים נמוכים, לעקוב אחר תגובות בזמן אמת ולבצע סריקות מתח מדויקות מאפשרת לחוקרים להשוות בין קטליזטורים, לבדוק יציבות, לחשב פעילות אלקטרוכימית ולזהות האם חומר מסוים מתאים להמשך פיתוח. במעבדות מחקר, פוטנציוסטאט הוא כלי בסיסי לבחינת אלקטרודות, ננו-חומרים, חומרים נקבוביים, מוליכים יוניים, תחמוצות מתכת וחומרים פחמניים.
חיישנים אלקטרוכימיים וביוסנסורים
פוטנציוסטאט משמש גם לפיתוח ובדיקה של חיישנים אלקטרוכימיים וביוסנסורים. חיישנים אלה מיועדים למדידת חומרים בריכוזים נמוכים, לעיתים ברמת עקבות, בתמיסות, מים, מזון, דגימות ביולוגיות או תהליכים תעשייתיים. בעמוד המוצר הנייד מופיעים יישומים כגון פיתוח חיישנים, ביוסנסורים, אנליזה של מתכות כבדות במים וזיהוי יוני Pb²⁺, Cd²⁺ ו-Zn²⁺ בשיטות סטריפינג וולטמטרי.
בתחום זה חשוב במיוחד לבחור מכשיר עם רזולוציית זרם גבוהה, רעש נמוך ויכולת למדוד זרמים נמוכים מאוד. כאשר האות החשמלי קטן, איכות המכשיר משפיעה ישירות על איכות המדידה, על גבול הגילוי ועל אמינות התוצאות. לכן פוטנציוסטאט מתאים למעבדות העוסקות באיכות מים, ניטור סביבתי, בדיקות מזון, מחקר פרמצבטי, בדיקות מזהמים ופיתוח חיישנים מתקדמים.
בדיקות איכות מים וניטור סביבתי
ביישומי איכות מים וסביבה, פוטנציוסטאט מאפשר למדוד מזהמים, יונים ומתכות כבדות, וכן לפתח שיטות לזיהוי חומרים בריכוזים נמוכים. השימוש במכשיר מתאים למעבדות ניטור, גופים סביבתיים, מוסדות מחקר, רשויות, חברות מים, תעשייה כימית ומעבדות העוסקות בבדיקת מזהמים במים, קרקע או שפכים.
היתרון של מדידה אלקטרוכימית הוא האפשרות לקבל תגובה מהירה, רגישה ולעיתים גם ניידת. במקרים שבהם נדרש לבצע מדידות מחוץ למעבדה, דגם נייד כמו CS100ME מתאים במיוחד, מאחר שהוא מיועד גם למדידות שטח, עבודה ללא חיבור חשמל, בדיקות קורוזיה בשטח ועבודה בתוך Glove Box.
סוגי פוטנציוסטאטים בקטגוריה
בקטגוריית הפוטנציוסטאטים באתר מופיעים מספר דגמים, המיועדים לרמות שונות של שימוש: מדידות ניידות, מחקר כללי, מדידות מתקדמות עם EIS, ומערכות בעלות טווח זרם או תדר גבוה יותר.

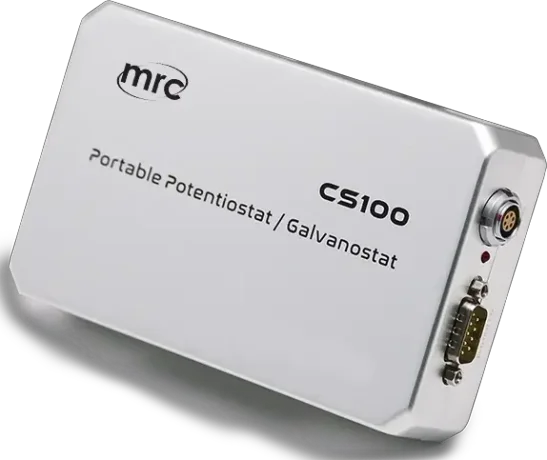

פוטנציוסטאט נייד CS100ME
דגם CS100ME הוא פוטנציוסטאט / גלוונוסטאט נייד המיועד ליישומי פולריזציה ומדידות אלקטרוכימיות בשטח ובמעבדה. עמוד המוצר מציין התאמה למחקר קורוזיה, עקומות פולריזציה, בדיקות EIS, בדיקות קורוזיה בגשרים, קרקע ומבנים, בדיקות ציפויים, סוללות, סופר-קבלים, תאי דלק, חיישנים אלקטרוכימיים, ביוסנסורים, איכות מים ועבודה בתוך תא כפפות.
היתרון המרכזי של מכשיר נייד הוא האפשרות לבצע בדיקות קרוב למערכת האמיתית, ללא צורך להעביר דגימות למעבדה. זה חשוב במיוחד כאשר בודקים תשתיות, גשרים, מבנים, מערכות מתכת גדולות, מתקנים תעשייתיים, צנרת או סביבות שבהן תנאי השטח משפיעים על התוצאה. בנוסף, מכשיר נייד מתאים למעבדות שזקוקות לגמישות, לבדיקות זמניות, למדידות חוץ או לשימוש בתוך תאי כפפות ומערכות סגורות.
CS1350Pro Potentiostat / Galvanostat / EIS
דגם CS1350Pro הוא תחנת עבודה אלקטרוכימית עם זרם מרבי של ±5A ללא צורך בבוסטר, לפי המידע שמופיע בעמוד המוצר. הדגם כולל טווח זרם של ±2nA עד ±5A, מתח מיושם של ±10V, מתח Compliance של ±18V, EIS/FRA מובנה בטווח 10μHz עד 1MHz, דיוק מתח וזרם של 0.1% מהטווח, רזולוציית מתח של 10μV ורזולוציית זרם של 1pA.
דגם זה מתאים במיוחד למעבדות הזקוקות לזרם גבוה יחסית במכשיר עצמאי, ללא מגבר חיצוני. הוא מתאים למחקר שבו הזרמים אינם נמוכים בלבד, אלא נדרשת יכולת עבודה גם במערכות בעלות צריכת זרם משמעותית יותר, כגון אלקטרודות גדולות, תאי בדיקה מסוימים, סוללות, אלקטרוליזה, תהליכי אנרגיה וחומרים שבהם נדרש טווח עבודה רחב.
CS350M Potentiostat / Galvanostat with EIS
דגם CS350M מוצג כתחנת עבודה אלקטרוכימית חד-ערוצית מתקדמת הכוללת יותר מ-40 טכניקות, ביניהן EIS, CV, LSV, GCD, Tafel, OCP, CA, CP, i-v, i-t ו-E-t. הדגם כולל Potentiostat / Galvanostat / FRA / ZRA, זרם מרבי של ±2A, טווח זרם של ±2nA עד 2A, מתח מיושם של ±10V עם אפשרות התאמה ל-±12V, מתח Compliance של ±21V, EIS/FRA מובנה בטווח 10μHz עד 1MHz, דיוק של 0.1% מהטווח, רזולוציית מתח של 10μV ורזולוציית זרם של 1pA.
זהו דגם המתאים למעבדות מחקר הזקוקות למכשיר רב-שימושי, המכסה טכניקות אלקטרוכימיות רבות. הוא מתאים למחקר חומרים, קורוזיה, ציפויים, חיישנים, סוללות, סופר-קבלים, תאי דלק ויישומים שבהם נדרשת גמישות גבוהה בבחירת שיטת המדידה.
CS350Pro Potentiostat / Galvanostat / EIS 5MHz
דגם CS350Pro הוא גרסה מתקדמת של CS350M, עם יכולת EIS בתדר של עד 5MHz. לפי עמוד המוצר, הדגם כולל זרם מרבי של ±2A, טווח זרם של ±200fA עד 2A, מתח מיושם של ±10V, מתח Compliance של ±30V, EIS/FRA מובנה בטווח 10μHz עד 5MHz, דיוק מתח וזרם של 0.1% מהטווח, רזולוציית מתח של 10μV ורזולוציית זרם של 1pA.
דגם זה מתאים במיוחד למעבדות הזקוקות למדידות עכבה מתקדמות בתדר גבוה, רגישות גבוהה יותר בזרמים נמוכים וטווח מדידה רחב. הוא יכול להתאים למחקר מתקדם של ציפויים, ממברנות, מערכות בעלות התנגדות גבוהה, חומרים אלקטרוכימיים, חיישנים, ביו-חומרים, מערכות אנרגיה ומחקר שבו ניתוח התנהגות המערכת בתדרים שונים הוא חלק מרכזי מהבדיקה.
מה ההבדל בין פוטנציוסטאט לגלוונוסטאט?
פוטנציוסטאט וגלוונוסטאט הם שתי צורות בקרה שונות באותה מערכת אלקטרוכימית. במצב פוטנציוסטאט, המכשיר שולט במתח ומודד את הזרם שנוצר. מצב זה מתאים במיוחד לסריקות מתח, מדידות וולטמטריות, בדיקות קורוזיה, מדידות פולריזציה וחקר תגובות חמצון-חיזור.
במצב גלוונוסטאט, המכשיר שולט בזרם ומודד את המתח. מצב זה חשוב במיוחד בבדיקות טעינה ופריקה של סוללות, סופר-קבלים, תהליכי אלקטרוליזה ומחקרים שבהם רוצים להפעיל זרם קבוע ולבחון את תגובת המערכת לאורך זמן.
כאשר מכשיר אחד כולל גם Potentiostat וגם Galvanostat, הוא מספק גמישות גבוהה יותר ומאפשר לבצע מגוון רחב יותר של בדיקות. לכן במעבדות מחקר רבות בוחרים תחנת עבודה אלקטרוכימית המשלבת את שתי הפונקציות, ולעיתים גם EIS.
מהי בדיקת EIS ולמה היא חשובה?
EIS, או ספקטרוסקופיית עכבה אלקטרוכימית, היא שיטה מתקדמת למדידת תגובת מערכת אלקטרוכימית בתדרים שונים. במקום למדוד רק מתח וזרם בזמן נתון, EIS מאפשרת לבחון כיצד המערכת מגיבה לאות חשמלי משתנה בתדרים נמוכים וגבוהים. כך ניתן לקבל מידע עמוק על התנגדות, קיבוליות, מעבר מטען, דיפוזיה, שכבות הגנה, ממברנות, ציפויים ותהליכים המתרחשים בממשק שבין אלקטרודה לתמיסה.
בבדיקות קורוזיה, EIS יכולה לעזור לזהות ירידה באיכות הציפוי עוד לפני שמופיע כשל גלוי. בבדיקות סוללות, היא יכולה לסייע בהבנת התנגדות פנימית, הזדקנות ותהליכי מעבר יונים. בחיישנים, היא יכולה לשמש לאפיון שכבות פעילות וממשקים ביולוגיים או כימיים. בדגמי הקטגוריה מופיעים טווחי EIS של 10μHz עד 1MHz בדגמי CS1350Pro ו-CS350M, ועד 5MHz בדגם CS350Pro.
למי מיועדים פוטנציוסטאטים?
פוטנציוסטאטים מיועדים למגוון רחב של משתמשים מקצועיים, בהם:
מעבדות מחקר באוניברסיטאות, מכוני מחקר, מעבדות אלקטרוכימיה, מעבדות חומרים, מעבדות קורוזיה, מעבדות אנרגיה, חברות המפתחות סוללות ותאי דלק, חברות בתחום הציפויים, תעשיות מתכת, תעשייה כימית, מעבדות איכות מים, גופי ניטור סביבתי, חברות פארמה, מעבדות מזון, חברות ביוטכנולוגיה, יצרני חיישנים, מהנדסי חומרים, חוקרי ננו-חומרים ומעבדות בקרת איכות.
הבחירה במכשיר המתאים תלויה בסוג המדידה, בטווחי הזרם והמתח הדרושים, בצורך ב-EIS, במספר השיטות האלקטרוכימיות הנדרשות, ברגישות המדידה, באופי הדגימה, בצורך בניידות ובשאלה האם מדובר במחקר בסיסי, פיתוח מוצר, בדיקות שטח או בקרת איכות.
איך לבחור פוטנציוסטאט מתאים?
בחירת פוטנציוסטאט צריכה להתבסס על כמה פרמטרים מקצועיים:
טווח זרם
יש לבדוק מהו טווח הזרמים הצפוי במדידה. חיישנים, ביוסנסורים ומדידות עקבות דורשים יכולת למדוד זרמים נמוכים מאוד. לעומת זאת, סוללות, אלקטרוליזה ותאים בעלי שטח אלקטרודה גדול עשויים לדרוש זרמים גבוהים יותר. לדוגמה, CS1350Pro מציע זרם מרבי של ±5A, בעוד CS350M ו-CS350Pro מציעים זרם מרבי של ±2A לפי נתוני המוצרים.
צורך ב-EIS
אם העבודה כוללת ציפויים, ממברנות, קורוזיה, סוללות, תאי דלק, חומרים נקבוביים או מערכות שבהן חשוב להבין את ההתנהגות בתדרים שונים, מומלץ לבחור מכשיר עם EIS מובנה. כאשר נדרש טווח תדר גבוה במיוחד, דגם כמו CS350Pro עם EIS עד 5MHz עשוי להתאים יותר.
ניידות
כאשר נדרשות בדיקות בשטח, בדיקות על מבנים, גשרים, קרקע, צנרת, מתקנים תעשייתיים או עבודה ללא חיבור חשמל, כדאי לשקול פוטנציוסטאט נייד כמו CS100ME. בעמוד המוצר מצוין שהוא מתאים למדידות שטח ניידות וליישומים כמו בדיקות קורוזיה בגשרים, קרקע ומבנים.
מגוון שיטות מדידה
במעבדות מחקר חשוב לבחור מכשיר שתומך בשיטות אלקטרוכימיות רבות. דגם CS350M, למשל, מוצג כמכשיר עם יותר מ-40 טכניקות, כולל CV, LSV, GCD, Tafel, OCP, CA, CP ו-EIS.
דיוק ורזולוציה
במדידות אלקטרוכימיות, במיוחד כאשר הזרמים נמוכים, רזולוציית הזרם והדיוק חשובים מאוד. בדגמים CS1350Pro, CS350M ו-CS350Pro מצוינת רזולוציית זרם של 1pA ורזולוציית מתח של 10μV, נתונים המתאימים למדידות מדויקות במעבדה.
תחומי מחקר ותעשייה שבהם משתמשים בפוטנציוסטאט
פוטנציוסטאט מתאים למחקר ופיתוח בתחומים רבים:
בתחום הקורוזיה, הוא משמש להערכת עמידות מתכות וציפויים. בתחום האנרגיה, הוא משמש למחקר סוללות, סופר-קבלים, תאי דלק ואלקטרוליזה. בתחום החיישנים, הוא משמש לפיתוח חיישנים אלקטרוכימיים וביוסנסורים. בתחום איכות הסביבה, הוא מאפשר מדידת מזהמים ומתכות כבדות במים. בתחום החומרים, הוא משמש לאפיון ננו-חומרים, ממברנות, מוליכים יוניים וחומרים אלקטרוקטליטיים. בתחום הפארמה והמזון, הוא יכול לשמש לזיהוי חומרים פעילים, ניטור תגובות ובדיקות אנליטיות שונות.
השילוב בין שליטה במתח, שליטה בזרם, מדידת עכבה ויכולת לבצע שיטות אלקטרוכימיות מתקדמות הופך את הפוטנציוסטאט לכלי עבודה חיוני במעבדות שבהן נדרשת הבנה עמוקה של התנהגות חומרים ומערכות אלקטרוכימיות.
