שייקר נפות למעבדה – שאלות ותשובות טכניות

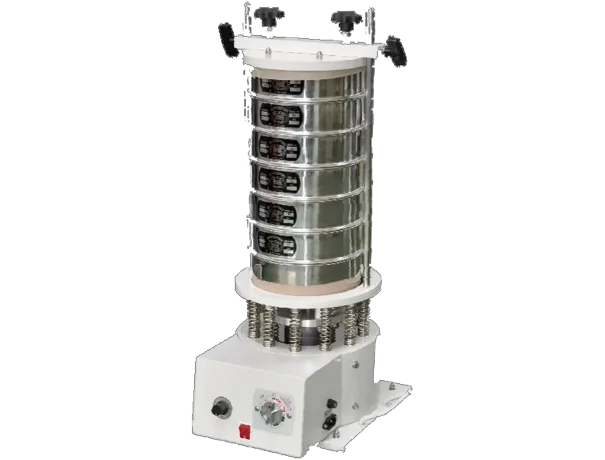

שייקר נפות למעבדה (Laboratory Sieve Shaker) היא מכשיר חיוני לקביעת התפלגות גודל החלקיקים בחומרים גרגיריים או אבקתיים. היא מבטיחה אחידות ודיוק בבקרת איכות, במחקר ובתהליכי ייצור בתחומים שונים – כגון תרופות, חומרי בניין, מזון וכימיה.

להלן תשובות מפורטות לשאלות הטכניות הנפוצות ביותר בנושא נפות רוטטות למעבדה:

1. מהו טווח האמפליטודה של נפות למעבדה?

טווח האמפליטודה מתייחס לתנועת הרטט האנכית או האופקית (עוצמת הרטט) המופעלת על הנפות בזמן הפעולה.
בדרך כלל, נפות למעבדה מציעות טווח אמפליטודה של 0.2 מ"מ עד 3 מ"מ.

• אמפליטודות נמוכות (0.2–1.0 מ"מ) מתאימות לאבקות עדינות ודגימות קלות.
• אמפליטודות גבוהות יותר (1.5–3.0 מ"מ) משמשות לחומרים גסים או צפופים יותר הדורשים אנרגיה גבוהה יותר למעבר דרך הרשת.
• דגמים דיגיטליים מתקדמים של MRC LTD מאפשרים שליטה אלקטרונית מדויקת בעוצמת הרטט.

2. כיצד מתאימים את תדירות הרטט (Frequency)?

תדירות הרטט (נמדדת בפעימות לדקה או ב-Hz) קובעת את עוצמת הניעור.
נפות מודרניות כוללות בקרה משתנה של תדירות, המאפשרת למשתמש להגדיר אותה ידנית או באמצעות מסך מגע.

• תדירות פעולה טיפוסית: 1,000–3,000 רעידות לדקה (VPM).
• ההתאמה מתבצעת לרוב באמצעות חוגה או בקרה דיגיטלית בלוח הראשי.
• דגמים מתקדמים כוללים מערכת משוב השומרת על תדירות קבועה, לקבלת תוצאות חוזרות גם תחת עומסים משתנים.

3. מהו מספר הנפות המרבי שניתן לערום?

המספר תלוי בקוטר הנפות, בגובה המסגרת ובמערכת ההידוק של המכשיר.

• מרבית שייקרים נפות למעבדה מאפשרות עד 8–10 נפות סטנדרטיות (200 מ"מ או 8 אינץ') בנוסף למכסה וקולט תחתון.
• דגמים תעשייתיים גדולים יותר יכולים להכיל עד 12 נפות.
  חשוב לא לעבור את הגבלת היצרן – ערימה מופרזת תפחית את יעילות הרטט והדיוק.

4. אילו קטרי נפות תואמים למכשיר?

התאימות משתנה לפי הדגם. הגדלים הנפוצים ביותר הם:

• 200 מ"מ (8 אינץ') – גודל סטנדרטי המשמש לרוב בדיקות גודל חלקיקים.
• 300 מ"מ (12 אינץ') – מתאים לדגימות גדולות או לחומרים גסים.
• דגמים קומפקטיים מיועדים לעיתים לנפות בקוטר 100 מ"מ (במעבדות כימיות או פרמצבטיות).
  חברת MRC LTD מציעה מתאמים לשילוב גדלים שונים של נפות באותו שייקר.

5. מהי קיבולת העומס המרבית של נפות למעבדה?

קיבולת העומס מתייחסת למשקל הכולל (נפות + דגימה) שהמכשיר מסוגל לשאת מבלי לאבד ביצועים.

• קיבולת טיפוסית: 5–8 ק"ג לדגמים מעבדתיים רגילים.
• דגמים חזקים במיוחד יכולים לתמוך בעד 15 ק"ג.
  חשוב לבדוק את דף הנתונים הטכני – עומס יתר עלול לגרום לעומס על המנוע, ירידה בעוצמת הרטט ובלאי מוקדם.

6. כיצד פועל טיימר הבקרה בדגמים מודרניים?

נפות מודרניות מצוידות בטיימר דיגיטלי המאפשר לקבוע את משך הבדיקה בדיוק – לרוב בין שנייה אחת ל־99 דקות.
בסיום הזמן שנקבע, המכשיר נעצר אוטומטית.
דגמים מתקדמים כוללים תכניות מחזוריות (ניעור לסירוגין) ומצבי הפעלה חוזרת אוטומטית, להבטחת בדיקות אחידות וללא השפעת מפעיל אנושי.

7. מאילו חומרים מיוצרים המסגרת והרשת של הנפה?

• מסגרת הנפה עשויה לרוב נירוסטה או פליז, בזכות עמידות גבוהה בפני קורוזיה ושחיקה.
• הרשת עצמה מיוצרת מנירוסטה ארוגה מסוג AISI 316, להבטחת דיוק לאורך זמן.
• ליישומים ייחודיים (מזון, תרופות וכדומה) נעשה שימוש גם בניקל אלקטרופורמי או פוליאוריתן עבור דגימות עדינות או קורוזיביות.
  חברת MRC LTD מספקת נפות מנירוסטה איכותית בהתאם לתקני ISO ו־ASTM.

8. אילו תקנים בינלאומיים חלים על נפות למעבדה?

נפות שייקר ונפות בדיקה חייבות לעמוד בתקנים בינלאומיים מוכרים להבטחת אחידות התוצאות:

• ISO 3310-1 / ISO 3310-2 – נפות בדיקה מרשת מתכת או לוחות מנוקבים.
• ASTM E11 – תקן לרשתות נפות ארוגות ולנפות בדיקה.
• BS 410 – התקן הבריטי לנפות בדיקה.

תקנים אלה מגדירים את הסבילות, גדלי הפתחים ונהלי הכיול הדרושים לניתוח מדויק ושחזור תוצאות.

9. מהם נהלי הכיול של נפות למעבדה?

הכיול מבטיח שתנועת השייקר ופתחי הנפות עומדים במפרט.

שלבי הכיול כוללים:

1. בדיקה ויזואלית של המסגרת והרשת לאיתור נזק.
2. אימות גודל הפתחים באמצעות כדורי כיול מאושרים או מדידה אופטית.
3. מדידת אמפליטודה ותדירות באמצעות מד תאוצה (Accelerometer).
4. בדיקה פונקציונלית עם חומר ייחוס סטנדרטי לוודא שחזוריות.

יש לתעד את הכיול ולהנפיק תעודות בהתאם לתקן ISO 9001.

10. באיזו תדירות יש לבצע תחזוקה או אימות תקופתי?

תחזוקה ואימות תקופתיים חיוניים לביצועים אמינים.

• תדירות שירות: כל 6–12 חודשים, בהתאם לעומס העבודה.
• אימות כיול: לפחות פעם בשנה.
  במהלך השירות יש לבדוק הידוקים רופפים, אטמים שחוקים, חוטים קרועים או חריגות ברטט.
  ניקוי וליבון סדירים מאריכים משמעותית את חיי המכשיר.

11. כיצד מבטיחים שחזוריות ודיוק בבדיקת נפות?

להבטחת תוצאות עקביות בכל הבדיקות יש להקפיד על הכללים הבאים:

• שימוש בנפות מוסמכות בהתאם לתקני ISO/ASTM.
• שמירה על פרמטרים קבועים – אמפליטודה, תדירות וזמן ניעור.
• הקפדה על משקל טעינה זהה וייבוש אחיד של הדגימות.
• ביצוע כיול תקופתי למכשיר ולנפות.
• הימנעות מעומס יתר והידוק נכון של הנפות.
• תיעוד תנאי הסביבה (לחות, חשמל סטטי וכדומה) שעלולים להשפיע על התוצאות.
