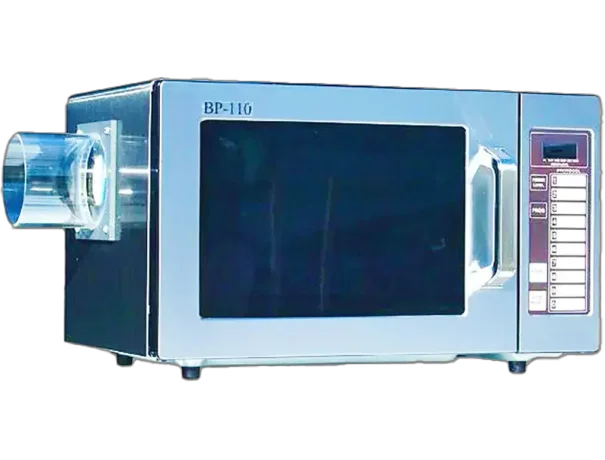

תנור מיקרוגל מעבדתי הוא מערכת חימום מבוקרת המשתמשת בקרינת מיקרוגל לחימום מהיר ואחיד של דגימות, תוך ניטור רציף של טמפרטורה, הספק ולעיתים גם לחץ. בניגוד למכשירים ביתיים, מערכות אלו מתוכננות לחזרתיות מדעית, בטיחות ועמידה בתקני מעבדה.
במה שונה מיקרוגל מעבדתי ממיקרוגל ביתי?
מבחוץ הם עשויים להיראות דומים. מבפנים מדובר בכלים שונים לחלוטין.
מיקרוגל ביתי פועל באמצעות הדלקה וכיבוי מחזוריים של ההספק. כאשר מגדירים 50 אחוז הספק, המכשיר עובד בעוצמה מלאה לפרקי זמן קצרים ונכבה לסירוגין. שיטה זו אינה צפויה ואינה מתאימה לעבודה מדעית.
מיקרוגל מעבדתי מספק הספק רציף ומבוקר עם משוב בזמן אמת. הטמפרטורה נמדדת ישירות מהדגימה, וההספק מותאם באופן דינמי.
מדוע משתמשים במעבדות בחימום במיקרוגל?
לחימום במיקרוגל שלושה יתרונות מרכזיים.
הראשון הוא מהירות. אנרגיית המיקרוגל מחממת את כל נפח הדגימה בו זמנית.
השני הוא אחידות. מערכות מתוכננות היטב מצמצמות אזורי חימום יתר.
השלישי הוא חזרתיות. כאשר הטמפרטורה וההספק מבוקרים בדיוק, ניתן לשחזר תוצאות בין דגימות, מפעילים ומעבדות שונות.
עקרון הפעולה של חימום במיקרוגל
אנרגיית מיקרוגל מגיבה עם מולקולות פולריות בדגימה. מולקולות אלו מסתובבות במהירות בתגובה לשדה האלקטרומגנטי ויוצרות חום פנימי.
תהליך זה נקרא חימום דיאלקטרי והוא שונה מהותית מחימום בהולכה או הסעה.
חימום נפחי והמשמעות שלו
בחימום קונבנציונלי החום עובר מהשכבה החיצונית פנימה, מה שיוצר גרדיאנטים ועיכובים.
בחימום במיקרוגל האנרגיה נוצרת בתוך החומר עצמו, דבר המקצר משמעותית את זמן התהליך ומשפר אחידות.
אינטראקציה בין מיקרוגל לחומרים
לא כל החומרים מגיבים באותה צורה למיקרוגל. מים, חומצות וממסים רבים סופגים אנרגיית מיקרוגל היטב. חומרים לא פולריים עשויים לדרוש תוספים או כלים ייעודיים.
הבנה של האינטראקציה הזו חיונית לפיתוח שיטות עבודה בטוחות.
בקרת טמפרטורה ומדידה
חיישני טמפרטורה מובנים
תנורי מיקרוגל מעבדתיים משתמשים במדידת טמפרטורה ישירה. החיישנים עשויים להיות סיב אופטי בתוך הדגימה, חיישני אינפרא אדום למדידת פני שטח או תרמוקפלים ביישומים מסוימים.
סיב אופטי לעומת אינפרא אדום ותרמוקפל
חיישני סיב אופטי חסינים להפרעות אלקטרומגנטיות ומתאימים לסביבות כימיות קשות.
חיישני אינפרא אדום מודדים טמפרטורת פני שטח ללא מגע, אך אינם תמיד מייצגים את הטמפרטורה הפנימית.
תרמוקפלים עמידים, אך דורשים הגנה מתאימה.
חשיבות המשוב בזמן אמת
ללא משוב טמפרטורה בזמן אמת, חימום במיקרוגל הופך לניחוש. חיישנים מדויקים מאפשרים התאמת הספק מיידית ומונעים התחממות יתר או פירוק כימי.
בקרת הספק ופלט מיקרוגל
ויסות הספק רציף
מערכות מעבדתיות מווסתות הספק בצורה רציפה ולא בהפעלה וכיבוי גסים, וכך נשמרת יציבות תרמית.
אלגוריתמי PID
בקרי PID מנתחים את הפער בין הטמפרטורה הרצויה לטמפרטורה בפועל ומכוונים את ההספק בהתאם.
פרופילי חימום, השהיה וקירור
מערכות מתקדמות מאפשרות הגדרת פרופילים מורכבים החיוניים לעיכול דגימות, תגובות כימיות ובדיקות חומרים.
מערכות בטיחות בתנורי מיקרוגל מעבדתיים
ניטור לחץ וגזים
יישומים רבים כוללים כלים אטומים. חיישני לחץ מובנים מזהים חריגות ומפסיקים את הפעולה בעת הצורך.
עקרונות הגנה מפני פיצוץ
תנורים מתוכננים עם תאים מחוזקים, מנגנוני שחרור לחץ ונתיבי אוורור מבוקרים.
מנגנוני נעילה וכשל בטוח
הדלת אינה ניתנת לפתיחה במהלך עבודה, והמערכת נכבית מיידית במקרה של תנאי סיכון.
יישומים נפוצים של מיקרוגל מעבדתי
עיכול דגימות
שיטה נפוצה להכנת דגימות לניתוח יסודות, תוך פירוק מהיר ויעיל של מטריצות.
קביעת תכולת לחות
ייבוש במיקרוגל מאפשר קבלת תוצאות מהירות בהשוואה לתנורי ייבוש רגילים.
סינתזה כימית
תגובות מסוימות מתקדמות מהר ונקי יותר תחת חימום מיקרוגל אחיד.
בדיקות פולימרים וחומרים
בדיקות יציבות תרמית, תהליכי הקשיה ותגובות לחימום מהיר.
כלי דגימה והתאמה
כלים פתוחים לעומת סגורים
כלים סגורים מאפשרים טמפרטורות ולחצים גבוהים יותר. כלים פתוחים מתאימים לתהליכים עדינים.
כלים מדורגים ללחץ
הכלים חייבים להיות מאושרים לטווחי הלחץ והטמפרטורה הרלוונטיים.
בחירת חומר לכלי הדגימה
חומרים נפוצים כוללים PTFE, קוורץ וחומרים מרוכבים עמידים לכימיקלים ושקופים למיקרוגל.
תפוקה, קיבולת ויכולת הרחבה
דגימה בודדת לעומת עבודה באצווה
יש מעבדות המעדיפות תפוקה גבוהה ויש המתמקדות בדיוק לכל דגימה.
אוטומציה ושמירת שיטות עבודה
שמירת שיטות מאומתות מפחיתה טעויות ומגבירה אחידות.
דיוק, חזרתיות ואימות
פיתוח שיטות
שיטות מאומתות מפחיתות שונות ומגבירות אמון בתוצאות.
תקנים ודרישות ISO
עקיבות, כיול ותיעוד חיוניים בסביבות מבוקרות.
